Kontrola szczelności urządzeń chłodniczych w zakładzie produkcyjnym
Kontrola szczelności urządzeń chłodniczych to okresowe badanie obiegu czynnika, które wykrywa ubytki, zanim doprowadzą do spadku wydajności lub awarii sprężarki. Obowiązek wynika z przepisów F-gazowych, czyli regulacji o fluorowanych gazach cieplarnianych, i obejmuje instalacje zawierające co najmniej 5 ton ekwiwalentu CO2. W zakładzie produkcyjnym stawka jest jednak wyższa niż sama zgodność z prawem. Powolny wyciek najpierw rozregulowuje proces, a dopiero później staje się widoczny dla obsługi, dlatego regularny przegląd chroni przede wszystkim ciągłość produkcji i powtarzalność wyrobu.
Jak często należy wykonywać kontrolę szczelności urządzeń chłodniczych?
Częstotliwość zależy od ilości czynnika przeliczonej na ekwiwalent CO2 oraz od tego, czy układ posiada stały system wykrywania wycieków. Zgodnie z rozporządzeniem F-gazowym 2024/573 obowiązują następujące terminy:
- Od 5 do 50 ton ekwiwalentu CO2: kontrola co najmniej raz na 12 miesięcy, a przy stałym detektorze raz na 24 miesiące.
- Od 50 do 500 ton ekwiwalentu CO2: kontrola co 6 miesięcy, a z detektorem co 12 miesięcy.
- Powyżej 500 ton ekwiwalentu CO2: kontrola co 3 miesiące, a z detektorem co 6 miesięcy. Powyżej tego progu stały system wykrywania wycieków jest obowiązkowy.
Poniżej 5 ton ekwiwalentu CO2 kontrola nie jest wymagana, choć w instalacji procesowej i tak warto ją prowadzić. Co więcej, nowe przepisy objęły dodatkowo czynniki z grupy HFO, na przykład R1234ze, gdzie próg liczy się już od 1 kg napełnienia.
Czym jest ekwiwalent CO2 i jak przeliczyć próg napełnienia
Ekwiwalent CO2 to masa czynnika w tonach pomnożona przez jego współczynnik globalnego ocieplenia, czyli GWP. Dlatego dwie instalacje z tą samą ilością gazu mogą podlegać zupełnie innym obowiązkom, w zależności od rodzaju czynnika chłodniczego. Przeliczenie jest proste, a jego skutki bywają zaskakujące:
- R410A (GWP około 2088): już niespełna 2,4 kg czynnika daje 5 ton ekwiwalentu CO2.
- R134a (GWP około 1430): próg 5 ton wypada przy około 3,5 kg.
- R404A (GWP około 3922): wystarczy około 1,3 kg, aby instalacja trafiła pod obowiązkową kontrolę.
W praktyce oznacza to, że nawet niepozorny agregat na R404A bywa objęty rocznym przeglądem. Z tego powodu przed ustaleniem harmonogramu zawsze sprawdzamy tabliczkę znamionową i rzeczywiste napełnienie układu, a nie samą moc chłodniczą.
Dlaczego w instalacji procesowej nieszczelność najpierw widać w jakości produktu
W chłodnictwie procesowym ubytek czynnika rzadko zaczyna się od głośnej awarii. Najpierw spada przegrzanie i dochłodzenie, sprężarka pracuje dłuższymi cyklami, a temperatura nośnika zaczyna pływać wokół nastawy. Dla operatora hali oznacza to subtelne wahania, które w mleczarni, przetwórni czy zakładzie farmaceutycznym przekładają się na odchylenia parametrów produktu. Zanim klasyczny objaw wycieku stanie się widoczny, proces może już generować braki.
Właśnie dlatego traktujemy szczelność układu jako element stabilności procesu, a nie wyłącznie pozycję w protokole. Jeżeli temperatura na Twojej linii zaczyna się wahać bez wyraźnej przyczyny, opisz nam objaw, a wskażemy zakres diagnostyki i kolejne kroki.

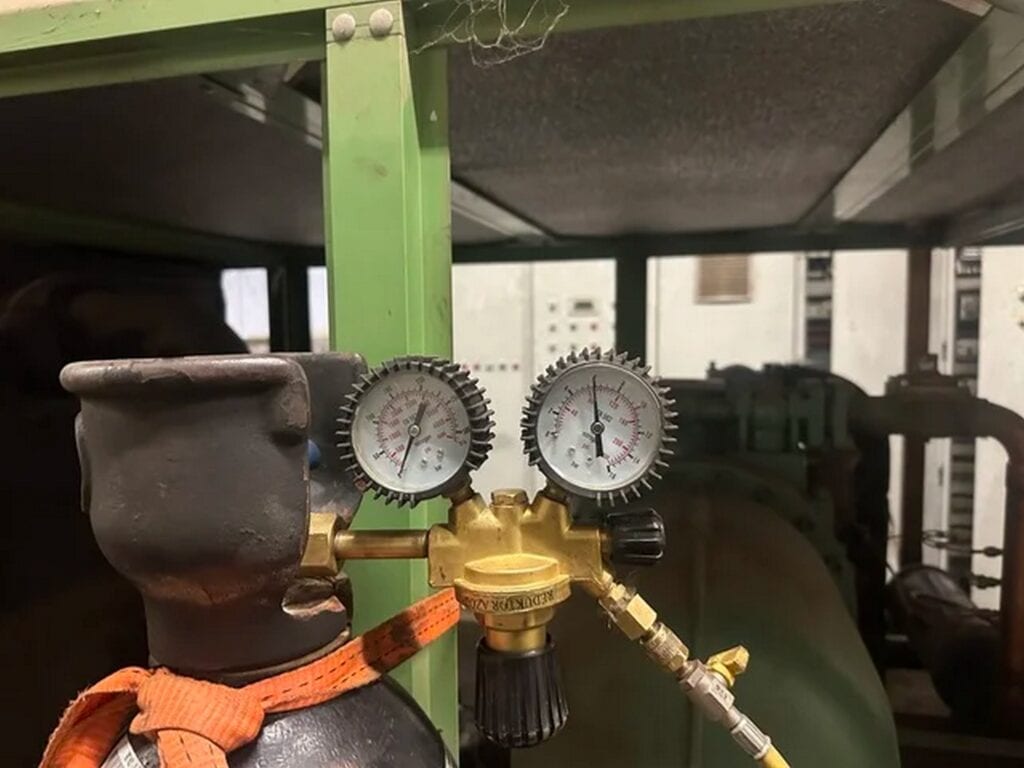

Jak przebiega profesjonalna kontrola szczelności instalacji chłodniczej
Kontrola szczelności urządzeń chłodniczych łączy dwie metody: bezpośrednią i pośrednią. Metoda pośrednia opiera się na analizie parametrów pracy, czyli ciśnień, przegrzania, dochłodzenia i poboru prądu, natomiast metoda bezpośrednia wykorzystuje detektor czynnika, pianę kontrolną lub wprowadzenie znacznika. W zależności od konstrukcji układu łączymy obie ścieżki, ponieważ tylko tak nie przeoczymy nieszczelności na trudno dostępnych połączeniach.
Sprzęt również podlega rygorom. Ręczny detektor musi mieć czułość co najmniej 5 g na rok oraz zweryfikowaną kalibrację, którą sprawdza się przynajmniej raz na 12 miesięcy. Po zakończeniu przeglądu pozostawiamy protokół z konkretnymi wartościami i zaleceniami, dzięki czemu kolejna wizyta startuje od porównania ze stanem odniesienia, a nie od zera.
Gdzie najczęściej powstają nieszczelności w instalacji wody lodowej
Z doświadczenia w terenie wycieki rzadko pojawiają się przypadkowo. Najczęściej dają o sobie znać w miejscach narażonych na drgania, zmęczenie materiału i korozję. W typowej instalacji procesowej zwracamy szczególną uwagę na:
- Połączenia lutowane i kielichowe przy sprężarce, gdzie kumulują się drgania i cykle temperaturowe.
- Króćce wymienników i parowników, ponieważ tam naprężenia spotykają się z agresywnym środowiskiem nośnika.
- Zawory serwisowe, wzierniki i przyłącza presostatów, czyli elementy ruchome i często odkręcane.
- Złącza po wcześniejszych naprawach, gdzie jakość wykonania bywa różna.
Mapowanie tych punktów skraca diagnostykę, ponieważ kontrolę zaczynamy od stref o najwyższym prawdopodobieństwie wycieku, a nie od początku obiegu.
Obowiązkowa kontrola po usunięciu nieszczelności
Wiele zakładów pomija jeden istotny obowiązek. Po naprawie nieszczelnego urządzenia stacjonarnego trzeba wykonać dodatkową kontrolę szczelności urządzeń chłodniczych, nie później niż w ciągu miesiąca, ale nie wcześniej niż po 24 godzinach od naprawy. Dzięki temu potwierdza się, że usunięto rzeczywistą przyczynę, a nie jedynie jej objaw. Pominięcie tego kroku oznacza formalną niezgodność, nawet jeśli sama naprawa była poprawna.
Szczelność, glikol i hydraulika, czyli dlaczego patrzymy na cały układ
Nieszczelność po stronie czynnika to jeden problem, jednak w instalacji wody lodowej równie często winę za spadek mocy ponosi nośnik. Zaniżone stężenie glikolu etylenowego lub propylenowego pogarsza wymianę ciepła, natomiast zapowietrzenie i niezrównoważona hydraulika obniżają przepływ przez parownik. W efekcie agregat zgłasza brak wydajności, choć jego część chłodnicza pozostaje sprawna. Dlatego kontrolę szczelności urządzeń chłodniczych łączymy z oceną medium i równoważenia obiegu.
Takie ujęcie wynika z modelu kompleksowej obsługi inwestycji. Gdy jeden partner techniczny projektował, montował i serwisuje układ, zna jego słabe punkty i nie diagnozuje instalacji od zera przy każdym zgłoszeniu. Każdą większą zmianę poprzedzamy audytem instalacji, ponieważ dopiero pomiar pokazuje, gdzie naprawdę ucieka energia.
Podsumowanie i kontakt
Kontrola szczelności urządzeń chłodniczych chroni jednocześnie zgodność z przepisami F-gazowymi, budżet energetyczny oraz stabilność procesu. Próg liczony w ekwiwalencie CO2, obowiązkowa kontrola po naprawie i powiązanie szczelności z glikolem oraz hydrauliką decydują o tym, czy instalacja pracuje przewidywalnie. Jeżeli chcesz ustalić harmonogram przeglądów lub potrzebujesz oceny całego układu, umów konsultację techniczną pod swój proces albo zleć nam serwis instalacji chłodniczych dla przemysłu. Zadzwoń pod numer +48 501 179 381 lub napisz na info@coolingflow.pl, a dobierzemy zakres prac i mediów technologicznych do Twojej instalacji.
Co grozi za brak kontroli szczelności urządzeń chłodniczych?
Brak wymaganych przeglądów oznacza naruszenie przepisów F-gazowych oraz ustawy o substancjach zubożających warstwę ozonową i F-gazach. W polskim porządku prawnym kary administracyjne sięgają od 600 do 30 000 zł, a przy poważnych naruszeniach grozi wstrzymanie działalności lub cofnięcie certyfikatu F-gazowego. Oprócz sankcji dochodzi realna strata, ponieważ niewykryty wyciek podnosi koszty energii i prowadzi do droższej awarii. Dlatego regularna kontrola jest tańsza niż jej zaniechanie.
Kto może wykonać kontrolę szczelności instalacji chłodniczej?
Kontrolę szczelności urządzeń stacjonarnych może przeprowadzić wyłącznie osoba z certyfikatem F-gazowym odpowiedniej kategorii. Wymóg dotyczy zarówno przeglądów okresowych, jak i kontroli kończącej naprawę nieszczelności. Firma serwisowa musi ponadto dysponować zweryfikowanym detektorem o czułości co najmniej 5 g na rok. Dzięki temu wynik kontroli ma wartość dokumentacyjną i jest uznawany podczas inspekcji.
Czy urządzenia hermetycznie zamknięte wymagają kontroli szczelności?
Nie zawsze. Urządzenie oznakowane jako hermetycznie zamknięte jest zwolnione z kontroli, jeżeli zawiera mniej niż 10 ton ekwiwalentu CO2 czynnika z załącznika I lub mniej niż 2 kg czynnika z grupy HFO i HCFO. Po przekroczeniu tych wartości obowiązek wraca. W praktyce większość przemysłowych agregatów wody lodowej nie spełnia warunku hermetyczności, dlatego podlega standardowym terminom przeglądów.
Kto wpisuje dane do Karty Urządzenia w CRO?
Wpis do Centralnego Rejestru Operatorów prowadzi operator, czyli podmiot sprawujący faktyczną kontrolę nad urządzeniem. Firma serwisowa dostarcza dokument z wynikiem kontroli oraz ilością czynnika, natomiast to operator uzupełnia na jego podstawie Kartę Urządzenia. Dane w CRO muszą być spójne z protokołami serwisowymi, ponieważ podlegają weryfikacji przez organy kontrolne. Dlatego warto przechowywać komplet dokumentów z każdej wizyty.
