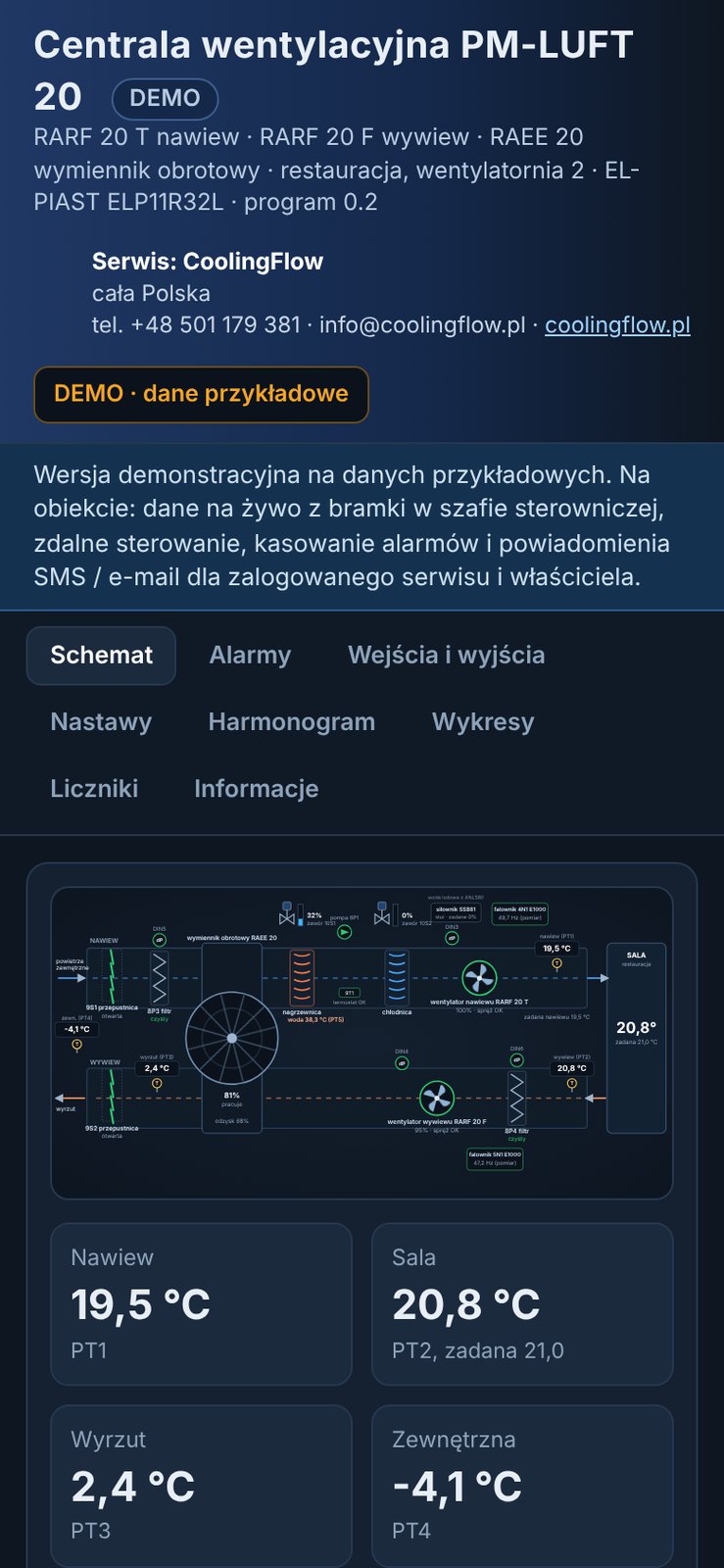

Zdalny podgląd centrali wentylacyjnej pokazuje w przeglądarce na komputerze i telefonie to samo, co serwis widzi przy szafie: temperatury, pracę wentylatorów, wymiennika, nagrzewnicy i chłodnicy, alarmy, nastawy i wykresy. Niżej sprawdzisz demo na danych przykładowych. Pytania: +48 501 179 381, pracujemy w całej Polsce.
Spis treści:
Centrala i sterowanie w tym przykładzie
Centrala PM-LUFT wielkości 20 ma wentylatory nawiewu i wywiewu z silnikami Dahlandera 10,5 i 2,2 kW sterowane z falowników, obrotowy wymiennik odzysku ciepła z napędem RAVA, nagrzewnicę wodną 60 kW z pompą i zaworem oraz chłodnicę 116 kW zasilaną glikolem 40 procent z agregatu wody lodowej. Zawór chłodnicy ma siłownik trzypunktowy.
Fabryczny sterownik wymieniliśmy na EL-PIAST ELP11R32L z naszym programem. Program obsługuje harmonogram pracy z trybem ECO, regulację temperatury sali przez temperaturę nawiewu, ochronę nagrzewnicy przed zamarzaniem, kontrolę presostatów wentylatorów i filtrów oraz 19 alarmów z podpowiedzią, co sprawdzić.
Demo zdalnego podglądu centrali wentylacyjnej
Wejdź w zakładki Wykresy, Wejścia i wyjścia, Nastawy i Harmonogram. W demie możesz zmieniać nastawy, zapisują się tylko w Twojej przeglądarce. Na obiekcie zapis idzie do sterownika dopiero po potwierdzeniu i jest sprawdzany odczytem kontrolnym.

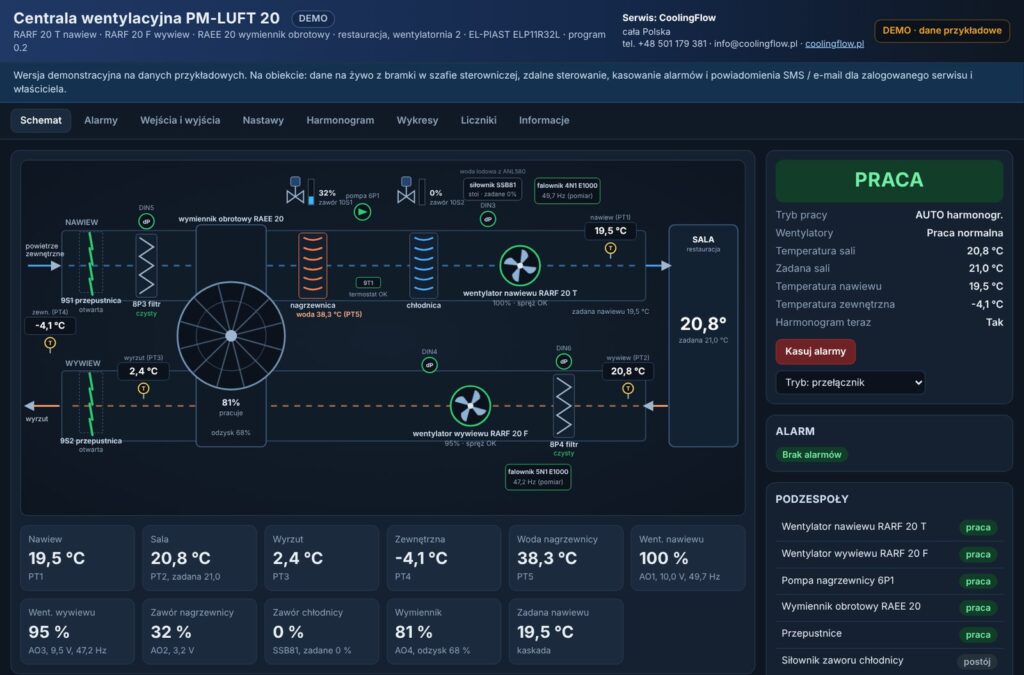

Co widać w przeglądarce
- Schemat na żywo: przy każdym elemencie zacisk sterownika i jego stan, wentylatory, przepustnice, wymiennik, zawory
- Pasek diagnostyczny: stan, tryb, temperatury, błędy czujników PT, aktywne alarmy
- Wejścia i wyjścia: stan każdego wejścia DIN z opisem obwodu, pomiary PT1000 i wyjścia 0 do 10 V
- Wykresy z wyborem zmiennych i zakresu czasu od 15 minut do 24 godzin, pobieranie CSV
- Nastawy i harmonogram z zakresem każdej wartości
- Liczniki pracy wentylatorów, pompy, wymiennika i filtrów od wymiany
Kto może sterować centralą zdalnie
Serwis ma pełny dostęp do nastaw, harmonogramu, testu wyjść i liczników. Właściciel obiektu i wyznaczone przez niego osoby widzą centralę na żywo, mogą ją włączyć i wyłączyć, zmienić prędkość wentylacji i temperaturę zadaną oraz skasować alarmy, których przyczyna już ustąpiła. Zmiany są możliwe tylko w zakresach ustawionych przez serwis. Każda operacja trafia do historii: kto, kiedy, co zmienił, wartość przed i po. Próba zmiany czegoś innego jest odrzucana i też zapisywana.
Wybór trybu zapisuje się w pamięci sterownika, nie w internecie. Po zaniku zasilania centrala w trybie WŁĄCZ startuje sama, w AUTO startuje, jeśli wypada czas pracy, a w trybie WYŁĄCZ zostaje wyłączona. Brak internetu albo bramki nie zatrzymuje centrali.
Menu sterownika 2×16 dla obsługi na miejscu
Przy szafie obsługa korzysta z wyświetlacza sterownika z menu po polsku: stan centrali, alarm, kasowanie alarmów, tryb pracy, temperatury i zadana sali. Gałąź serwisowa jest chroniona hasłem. Do szafy dołączamy instrukcję obsługi i naklejkę z najważniejszymi czynnościami.
Otwórz symulator menu sterownika
Inne wizualizacje, w tym panel układu glikolowego z chillerem, oraz koszt wdrożenia opisujemy na stronie wizualizacja układu chłodzenia. Jeśli centrala ma też problem mechaniczny, robimy serwis central wentylacyjnych.
Pytania i odpowiedzi
Czy zdalny podgląd da się dodać do centrali z innym sterownikiem?
Często tak, jeśli sterownik ma port Modbus i znamy mapę jego zmiennych. Gdy sterownik jest zamknięty albo uszkodzony, wymieniamy go na EL-PIAST z własnym programem, tak jak w tym przykładzie.
Jak dane trafiają z centrali do przeglądarki?
Bramka w szafie czyta sterownik po Ethernecie albo USB i wysyła dane na serwer tylko połączeniem wychodzącym HTTPS, przez router LTE albo sieć obiektu. Nie trzeba otwierać portów w sieci.
Czy dostanę powiadomienie o awarii?
Tak. Alarm krytyczny i brak łączności z bramką mogą przychodzić SMS-em i e-mailem. Ten sam alarm wysyłamy najwyżej raz na 30 minut, żeby nie zasypać telefonu.
Chcesz zdalny podgląd swojej centrali? Przygotuj zdjęcie tabliczki centrali, zdjęcie sterownika i szafy oraz informację, czy na obiekcie jest internet. Zadzwoń: +48 501 179 381, napisz: info@coolingflow.pl albo wyślij formularz kontaktowy. Od poniedziałku do soboty, 8:00 do 16:00.
