Panel HMI chillera do chłodzenia formy. Alarmy, trendy i blokady

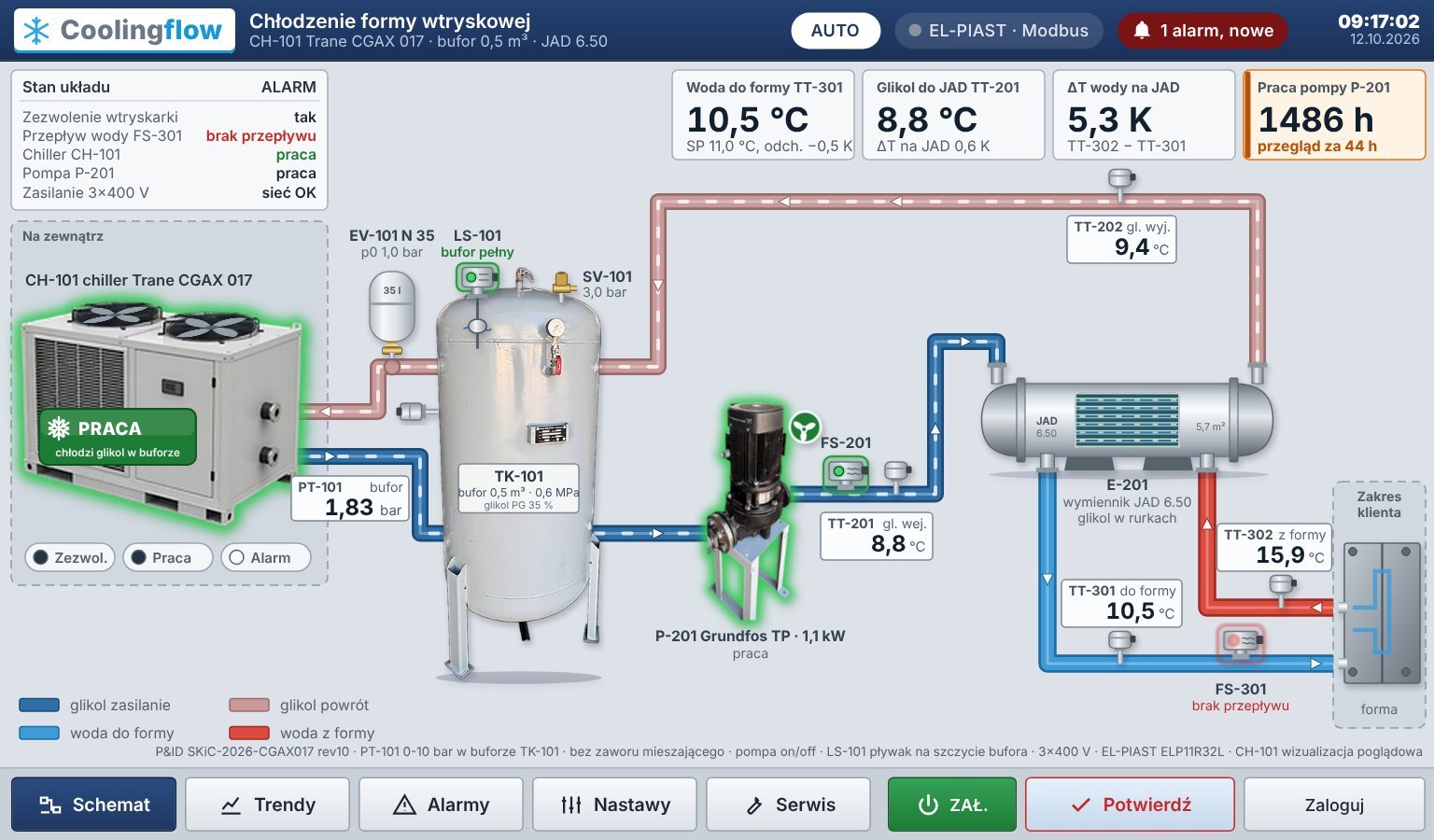

Alarm braku przepływu wody do formy na schemacie układu glikolowego z chillerem
()

Panel HMI chillera w tym układzie pokazuje na jednym ekranie cały obieg chłodzenia formy wtryskowej: chiller, bufor glikolu, pompę, wymiennik i wodę do formy. Obsługa widzi temperatury, przepływ i ciśnienie, a przy alarmie dostaje podpowiedź, co sprawdzić. Demo działa niżej w przeglądarce. Pytania: +48 501 179 381, pracujemy w całej Polsce.

Układ, który obsługuje panel

Chiller Trane CGAX 017 o mocy 47,9 kW chłodzi glikol propylenowy 35 do 40 procent w zamkniętym buforze 500 l. Pompa Grundfos TP 1,1 kW podaje glikol do wymiennika ciepła JAD 6.50, a woda z wymiennika płynie do formy z zadaną temperaturą 11 °C. Przy 47,9 kW i różnicy 5 K przez wymiennik płynie około 9 m³/h glikolu.

Sterowanie stoi w szafie 500×600 mm ze sterownikiem EL-PIAST ELP11R32L. Na drzwiach jest panel dotykowy Weintek MT8106iP 10,1 cala, przełącznik AUTO, 0, RĘKA i lampki pracy oraz alarmu. Panel rozmawia ze sterownikiem po Modbus RTU.

  • TT-201 i TT-202: glikol na wejściu i wyjściu wymiennika, czujniki Pt1000
  • TT-301 i TT-302: woda do formy i z formy
  • PT-101: ciśnienie w buforze, przetwornik 4 do 20 mA, zakres 0 do 10 bar
  • FS-201 i FS-301: przepływ glikolu i wody do formy
  • LS-101: poziom glikolu w buforze
  • Sygnały chillera: zezwolenie pracy, praca sprężarek i alarm zbiorczy

Demo panelu HMI chillera na żywo

Demo działa na danych przykładowych, tak samo jak podgląd na żywo z obiektu. Przyciski na dole symulują awarie: brak przepływu glikolu (FS-201), brak przepływu wody (FS-301), brak glikolu w buforze, awarię chillera i pompy, zanik zasilania, wyciek z bufora, otwarcie szafy i urwanie czujnika TT-301. W zakładce Alarmy jest Lista alarmów: wszystkie 21 alarmów z opisem, kiedy się pojawiają, co robią z układem, jak się kasują i co sprawdzić.

Otwórz panel na pełnym ekranie

Ekrany panelu i kto z nich korzysta

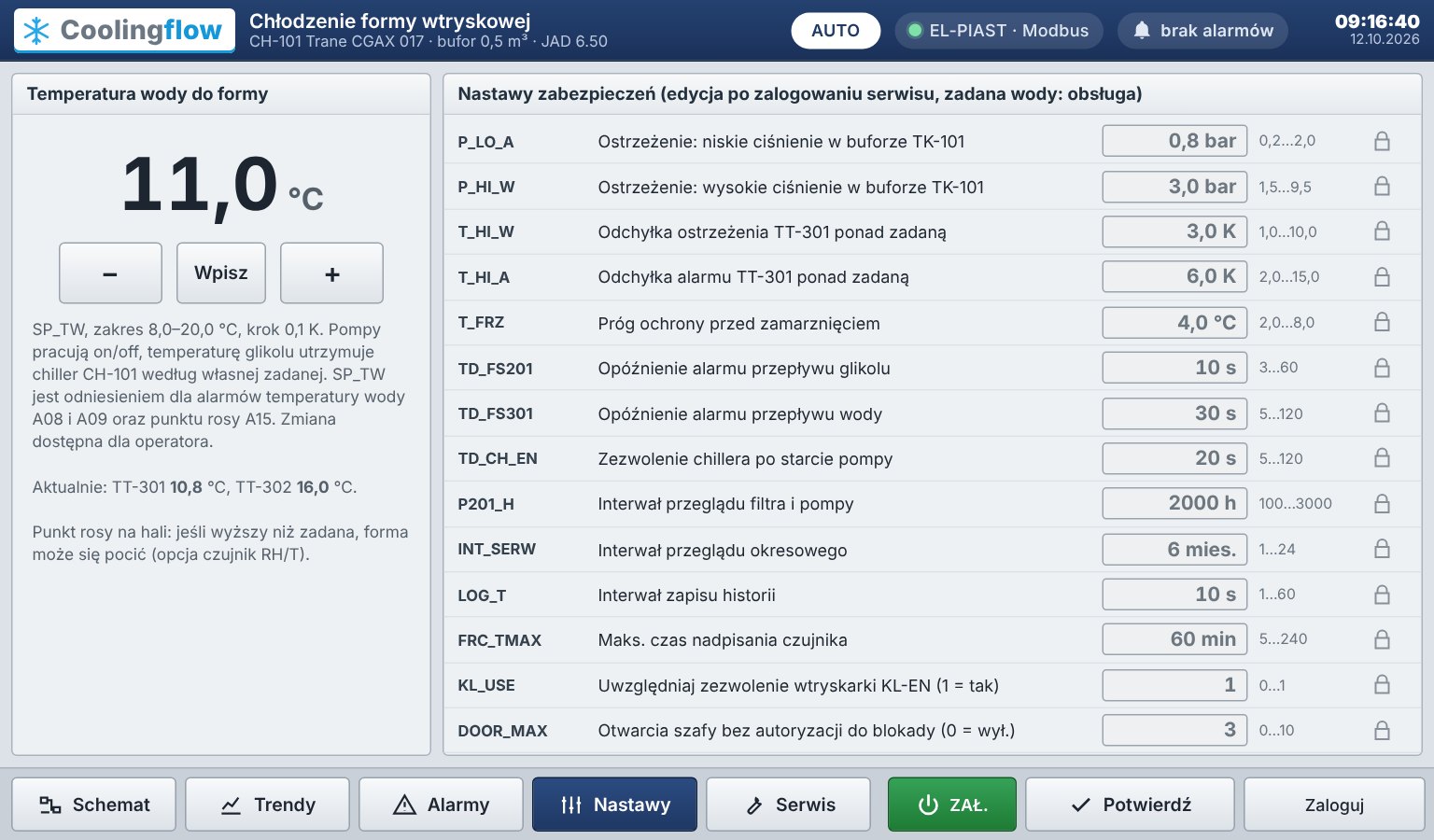

Nastawy temperatury wody do formy i progi alarmów na panelu HMI chillera

  • Schemat: cały obieg na żywo, stan chillera i pompy, ΔT na wymienniku, godziny pracy pompy do przeglądu

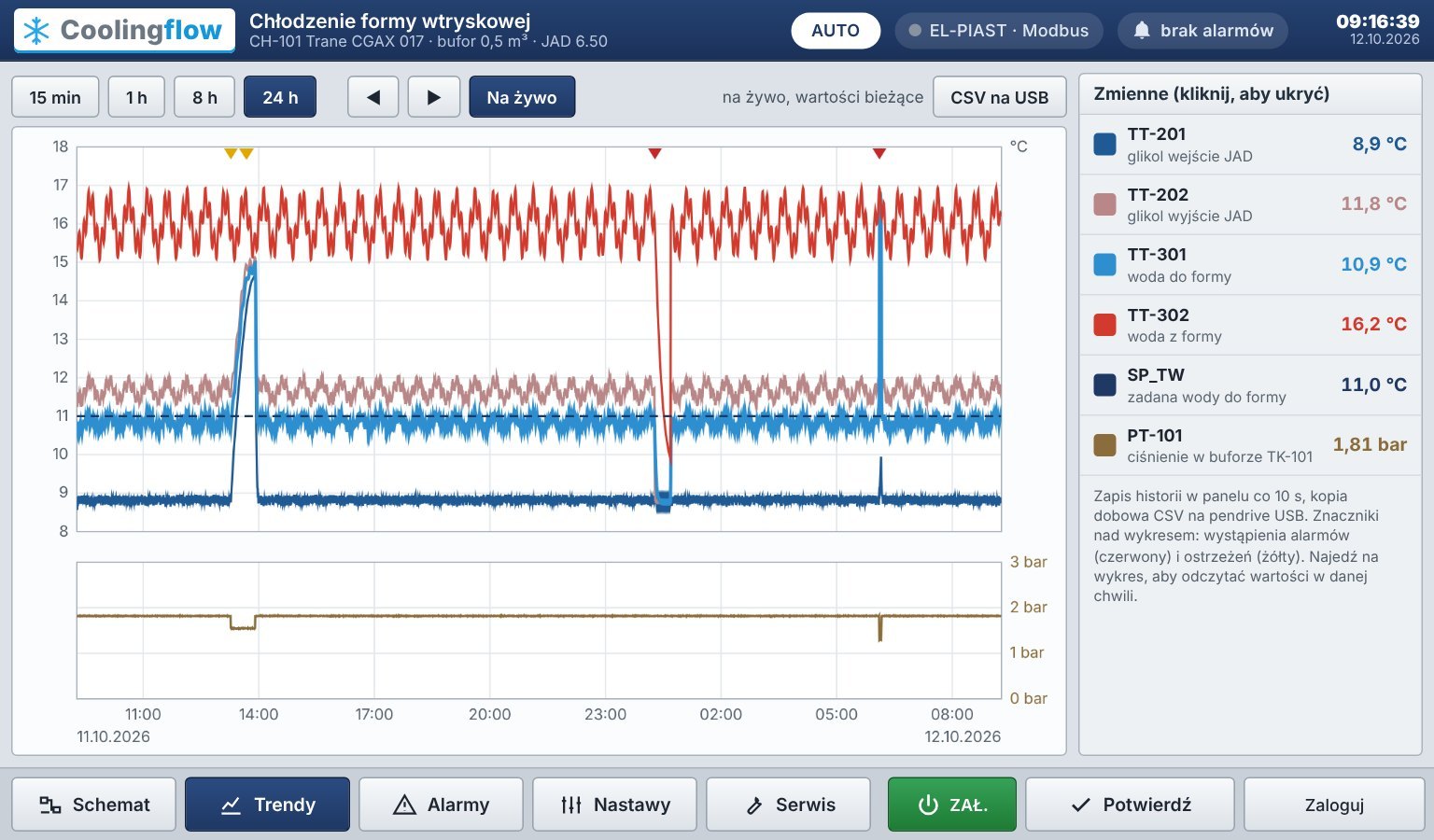

  • Trendy: od 15 minut do 24 godzin, znaczniki alarmów, zapis historii co 10 s i kopia dobowa CSV na pendrive
  • Alarmy: aktywne z podpowiedzią, historia i dziennik zmian nastaw
  • Nastawy: obsługa zmienia tylko zadaną temperaturę wody do formy w zakresie 8 do 20 °C, serwis progi i opóźnienia alarmów

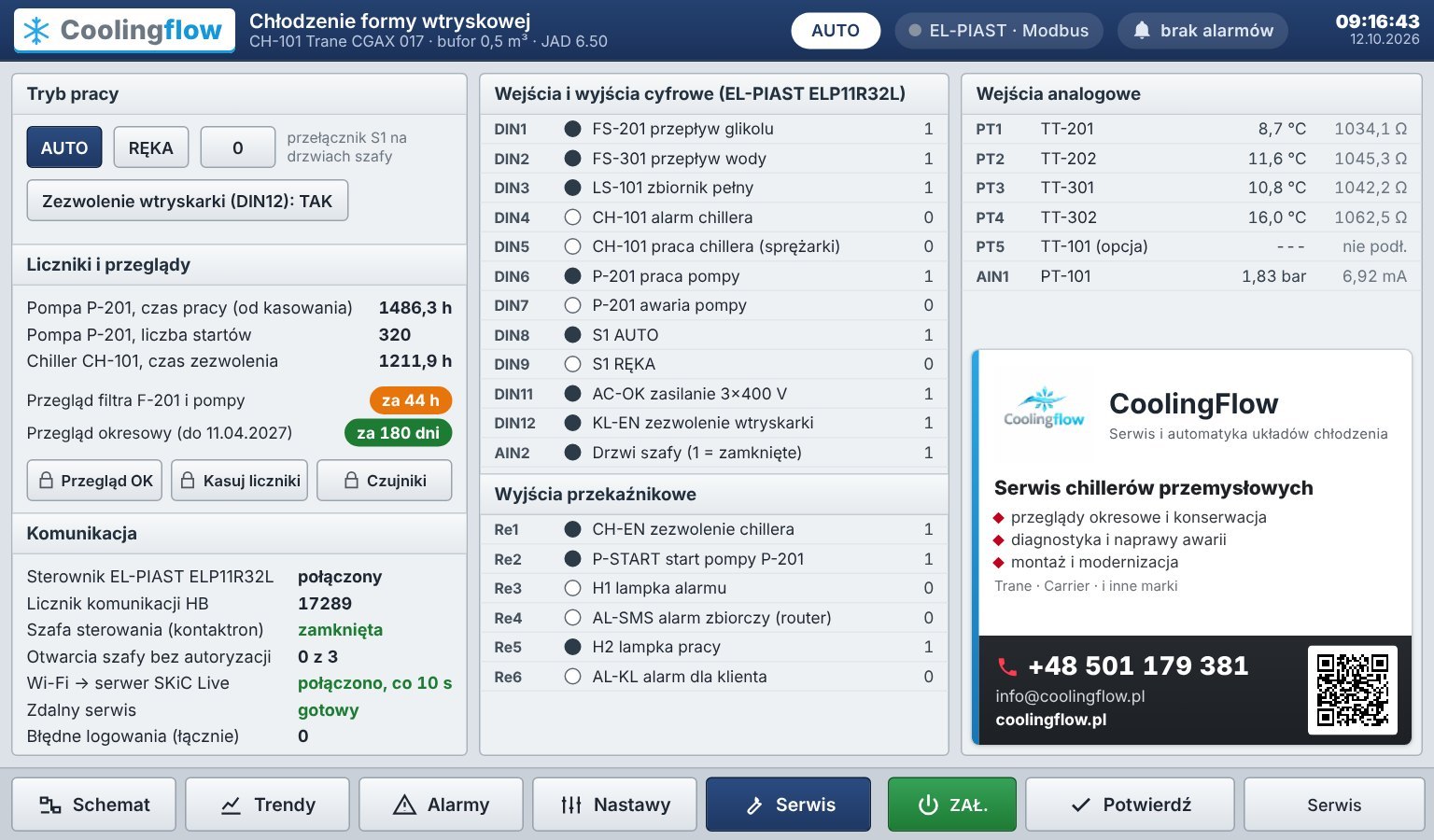

  • Serwis: wejścia i wyjścia sterownika, liczniki, terminy przeglądów, stan komunikacji
  • Czujniki: kalibracja i czasowe nadpisanie pomiaru na czas wymiany czujnika, najwyżej 60 minut

Logowanie jest na PIN. Po trzech błędnych PIN-ach panel blokuje logowanie na 15 minut i zapisuje próbę w dzienniku. Serwis wylogowuje się sam po 10 minutach bez dotyku ekranu.

Zdalny podgląd i konta pracowników na coolingflow.pl

Ten sam układ widać na żywo w przeglądarce, po zalogowaniu na coolingflow.pl. Bramka SKiC czyta sterownik co kilka sekund i wysyła dane na serwer, a historia i trendy zostają na serwerze także wtedy, gdy panel w szafie ulegnie awarii. Po przerwie internetu bramka dosyła zaległą historię.

Konta pracowników zakłada i prowadzi serwis. Każda osoba ma profil, na przykład Podgląd, Operator albo Kierownik utrzymania ruchu:

  • co widzi: schemat i alarmy zawsze, do tego trendy, ekran serwisowy i dziennik zmian według profilu;
  • co może zmieniać: włączenie i wyłączenie układu, potwierdzanie alarmów, wybrane nastawy, na przykład zadaną temperaturę wody do formy w zakresie ustalonym przez serwis;
  • które powiadomienia dostaje: alarmy, ostrzeżenia i brak łączności, e-mailem albo SMS-em.

Zabezpieczenia, takie jak ochrona wymiennika przed zamarzaniem czy opóźnienia przepływu glikolu, zmienia tylko serwis. Każda zmiana nastawy przechodzi przez serwer, który sprawdza uprawnienie i zakres, a sterownik potwierdza ją odczytem kontrolnym. Wszystko trafia do dziennika z nazwiskiem osoby.

21 alarmów i co robią z układem

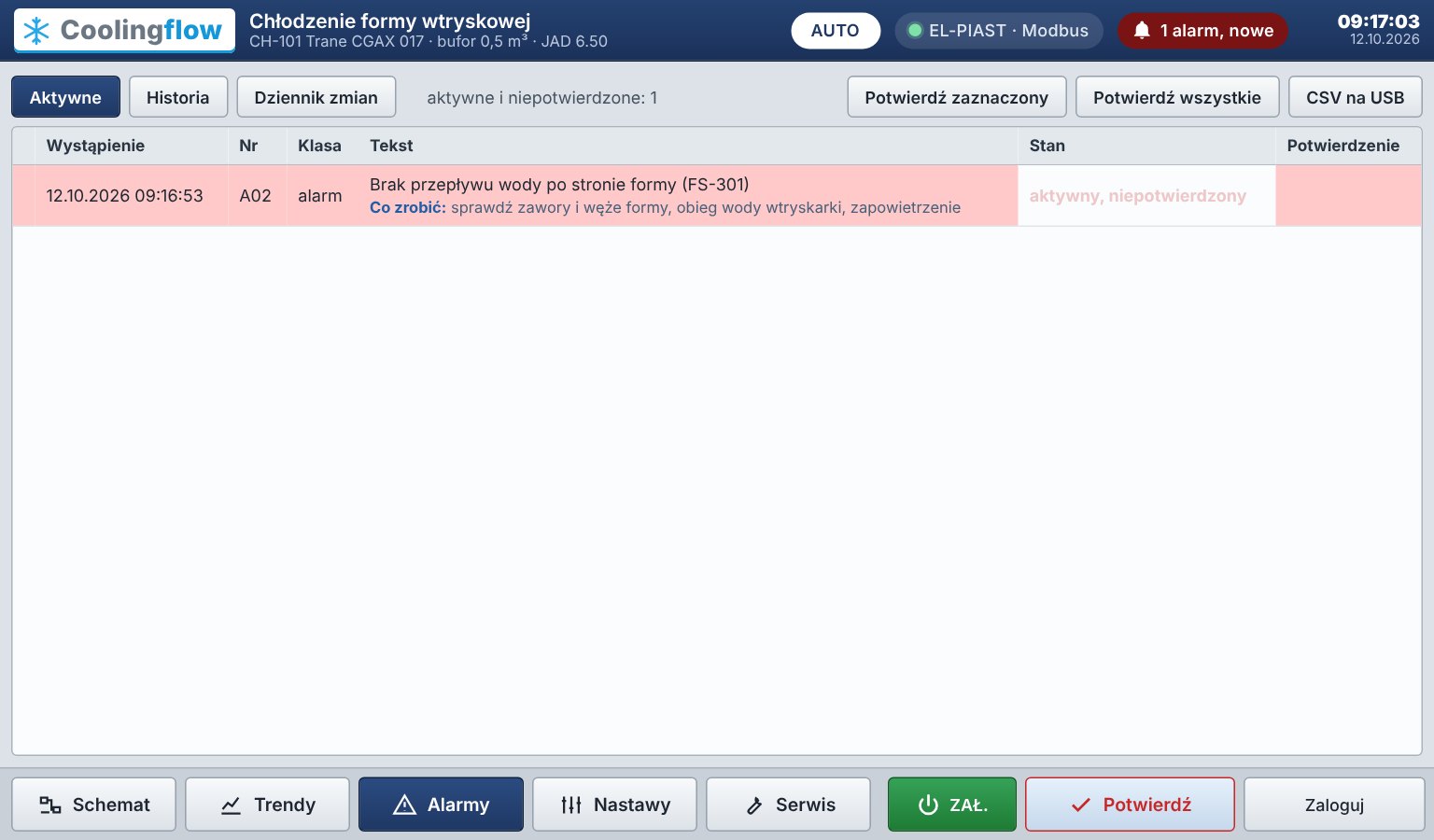

Lista aktywnych alarmów z podpowiedzią, co sprawdzić, na panelu HMI układu glikolowego

Każdy alarm ma klasę: ostrzeżenie nie zatrzymuje chłodzenia, alarm zatrzymuje to, co jest zagrożone. Najważniejsze:

  • Brak przepływu glikolu: chiller staje, pompa rusza ponownie po 60 s, a trzecie zatrzymanie w ciągu godziny czeka na Potwierdź
  • Brak przepływu wody do formy przez 30 s oraz niski poziom glikolu w buforze
  • Ciśnienie w buforze: ostrzeżenie poniżej 0,8 bar i powyżej 3,0 bar, a poniżej 0,1 bar przez 10 s stop pompy
  • Woda do formy cieplejsza od zadanej o 3 K przez 5 minut to ostrzeżenie, o 6 K to alarm
  • Ochrona przed zamarzaniem: woda poniżej 4 °C wyłącza chiller
  • Awaria chillera, awaria pompy, zanik fazy zasilania
  • Przegląd filtra i pompy co 2000 godzin pracy

Blokady, które chronią formę i pompę

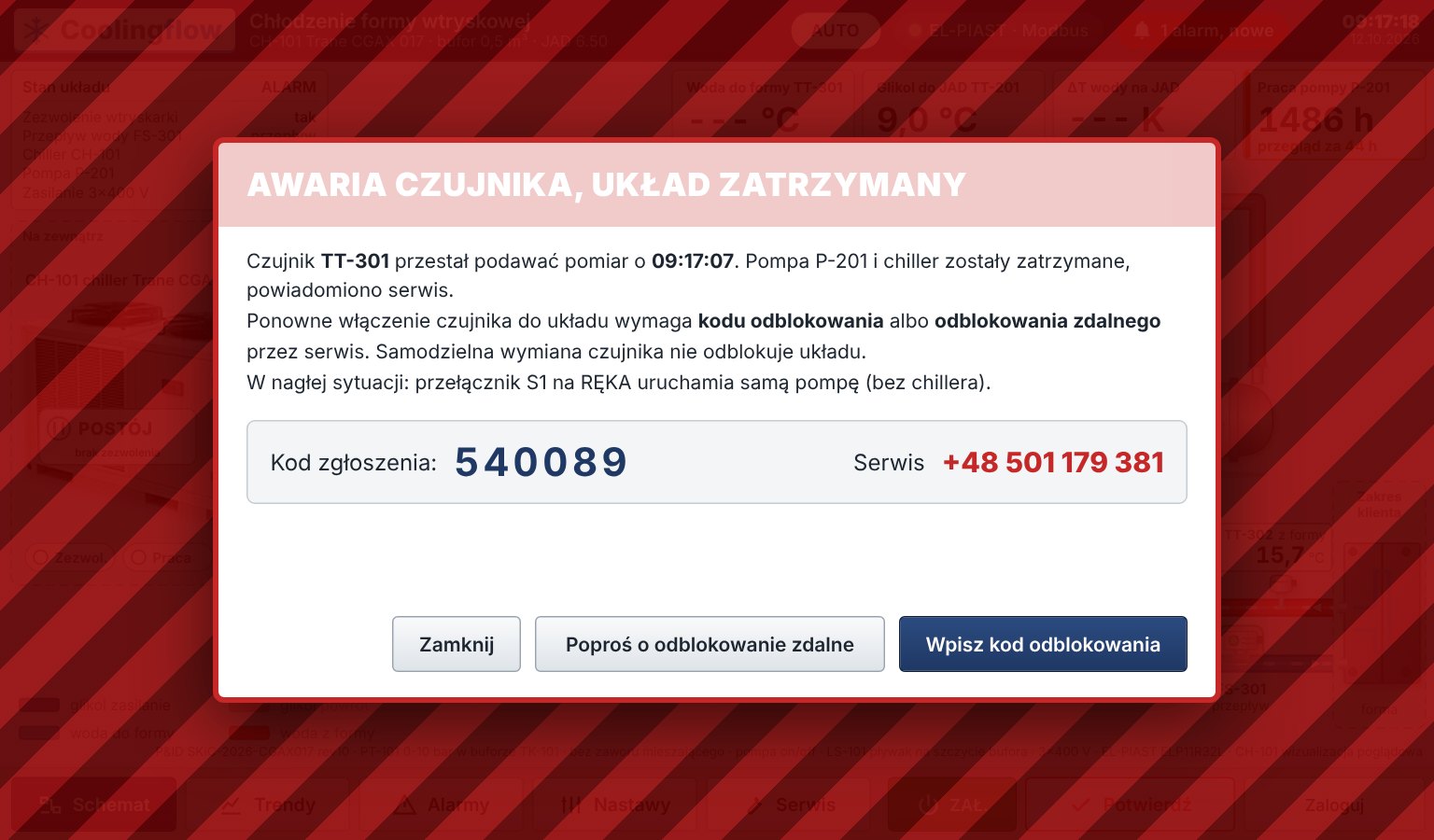

Gdy czujnik temperatury albo ciśnienia przestaje podawać pomiar (A12), układ zatrzymuje pompę i chiller. Po naprawie czujnika wystarczy Potwierdź, bez kodu z serwisu. Samo wyłączenie zasilania nie zdejmuje zatrzymania, a każde zdarzenie zostaje w historii.

Brak przepływu glikolu (A01), brak glikolu w buforze (A03) i awaria pompy (A07) kasują się same 60 s po ustąpieniu przyczyny. Przy trzecim zatrzymaniu w ciągu godziny układ czeka na Potwierdź.

Panel liczy też otwarcia szafy bez zalogowania serwisu. Po trzech takich otwarciach układ staje (A20), a po zamknięciu szafy wystarczy Potwierdź. W nagłej sytuacji przełącznik w pozycji RĘKA uruchamia samą pompę bez chillera, więc forma nie zostaje bez przepływu.

Program sterownika i panel przeszły testy na stole w naszym warsztacie, z czujnikami Pt1000 i przetwornikiem ciśnienia, a cały program przeszedł symulację wszystkich alarmów przed wgraniem. Opis innych wizualizacji i koszt wdrożenia znajdziesz na stronie wizualizacja układu chłodzenia.

Pytania i odpowiedzi

Czy taki panel HMI pasuje do innego chillera niż Trane?

Tak. Panel steruje obiegiem, a chiller dostaje od sterownika zezwolenie pracy i oddaje sygnały pracy, gotowości i alarmu. Taki zestaw sygnałów ma większość chillerów przemysłowych, niezależnie od marki.

Co się dzieje, gdy panel przestanie działać?

Sterowanie zostaje w sterowniku, więc układ pracuje dalej według ostatnich nastaw. Panel pokazuje brak komunikacji, a sterownik ma własny wyświetlacz z menu po polsku do podstawowej obsługi.

Czy alarmy mogą przychodzić SMS-em?

Tak. Alarm zbiorczy idzie wyjściem przekaźnikowym do routera z modułem SMS albo do bramki zdalnego podglądu, a panel może wysyłać e-mail o alarmach i próbach nieuprawnionego dostępu.

Kto może zmienić nastawy przez stronę?

Tylko konto z takim uprawnieniem, nadanym przez serwis w oknie Konta i uprawnienia. Serwis ustala, które nastawy dana osoba widzi i które zmienia, oraz w jakim zakresie. Zmiany zabezpieczeń zostają po stronie serwisu.
