Naprawa chillera Technotrans w drukarni offsetowej rzadko dotyczy tylko jednej usterki. W opisanym przypadku model beta.c 120 L miał jednocześnie trzy problemy: nieszczelność po stronie czynnika, źle ustawiony czujnik przepływu i zabrudzony układ dozownika alkoholu AZR. Każdy z nich osobno potrafi zatrzymać maszynę drukującą, dlatego diagnostykę prowadziliśmy równolegle.
Poniżej opisujemy, co znaleźliśmy, jak przebiegała praca w ciągu dwóch dni i jakie wnioski przekazaliśmy użytkownikowi. Na końcu znajdziesz także wskazówki, jak przygotować zgłoszenie, żeby technik przyjechał z właściwymi narzędziami.
Spis treści:
Chillery Technotrans w poligrafii
Chillery Technotrans spotykamy w drukarniach niemal tak często jak agregaty montowane przy maszynach KBA. Urządzenie schładza wodę oraz wodę z dodatkiem alkoholu, czyli roztwór nawilżający. Oprócz tego współpracuje z obiegiem chłodzenia wałków i układem temperacji. W jednej obudowie pracuje więc układ chłodniczy, obieg wody, wymienniki płytowe, a często również dozownik alkoholu AZR.
Taka budowa ma zalety, ponieważ jedno urządzenie zastępuje kilka osobnych. Jednak usterka w jednym obiegu szybko przenosi się na pozostałe. Na przykład brudna woda zaburza pomiary dozownika, a zbyt wysoka temperatura medium wywołuje kolejne alarmy. Dlatego przy chillerze Technotrans patrzymy na całość, a nie tylko na kod błędu. Szerzej opisujemy to na stronie o tym, jak wygląda serwis urządzeń technotrans w drukarniach.

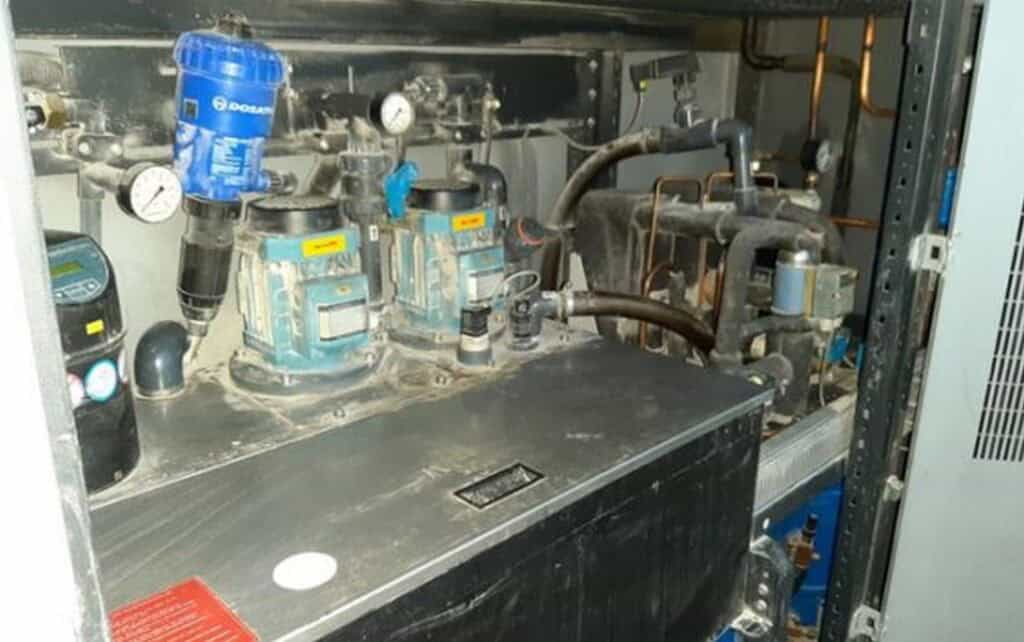

Trzy usterki w chillerze beta.c 120 L
Po przyjeździe na miejsce stwierdziliśmy trzy niezależne problemy:
- Chiller nie osiągał temperatury zadanej przez personel. Przyczyną okazała się nieszczelność po stronie czynnika chłodniczego. Dzięki szybkiemu zgłoszeniu urządzenie wyłączono z pracy bez zwłoki.
- Ktoś obrócił czujnik przepływu (flow switch) o 180 stopni. Nie wiemy, czy zrobił to wcześniejszy serwis, czy obsługa maszyny. W efekcie urządzenie przechodziło w tryb awarii krytycznej.
- Dozownik alkoholu AZR działał niewłaściwie. W układzie IPA zalegały grube osady farby, które zakłócały jego pomiary.
Naprawa chillera Technotrans krok po kroku
Dzień pierwszy: czynnik, mycie i czujnik przepływu
Najpierw zajęliśmy się ubytkiem czynnika. Miejsca wycieku szukaliśmy pianką oraz elektronicznym detektorem gazu. Te metody jednak nie wskazały nieszczelności, dlatego odzyskaliśmy cały czynnik z instalacji i go zważyliśmy. Następnie dodaliśmy do układu barwnik kontrastowy i napełniliśmy instalację do wymaganej ilości. Kontrolę przełożyliśmy na kolejny dzień, ponieważ barwnik musi najpierw krążyć razem z olejem. Podobne metody stosujemy przy każdej kontroli, co opisujemy w tekście o tym, jak wyglądają testy szczelności chillera.
W tym samym czasie umyliśmy obieg wody środkiem chemicznym. Dzięki temu usunęliśmy zalegającą farbę i proszek, które odkładały się w układzie. Zabrudzony obieg gorzej oddaje ciepło, a osady trafiają także do czujników. Podczas prac znaleźliśmy również źle zamontowany czujnik przepływu. Po ustawieniu go we właściwej pozycji chiller znowu mógł się bezpiecznie załączać.
Dozownik AZR i temperatura medium
Problem z dozownikiem alkoholu miał dwie przyczyny. Pierwszą był brudny obieg wody, drugą zbyt wysoka temperatura medium. Dozownik pokazywał przekłamany pomiar, a po 10 minutach sam się restartował. Po myciu układu chiller osiągnął zadane 10°C i od tego momentu AZR działał poprawnie. To dobry przykład, że błąd dozownika bywa tylko skutkiem problemu w innym miejscu. Więcej o samych dozownikach piszemy w artykule o naprawie dozowników alcosmart AZR.
Dzień drugi: szukanie wycieku lampą
Kolejnego dnia sprawdziliśmy układ lampą do wykrywania barwnika. Następnie zdjęliśmy osłony wokół skraplacza, instalacji chłodniczej i sprężarki. Mimo dokładnych oględzin nie znaleźliśmy śladów wycieku na zewnątrz. Wniosek był jeden: czynnik uchodzi przez któryś z wymienników płytowych. W grę wchodzą dwa: wymiennik obiegu chłodzenia wałków albo wymiennik układu temperacji.
Z tego powodu rozstrzygnie to dopiero obserwacja wanny z wodą do chłodzenia wałków. Jeśli z czasem pojawią się w niej charakterystyczne żółte plamy oleju, wyciek jest na tym wymienniku. W przeciwnym razie pozostaje wymiennik w układzie temperacji.
Kiedy zgłosić chiller Technotrans do serwisu
Warto reagować, zanim usterka zatrzyma druk, ponieważ wczesna naprawa chillera Technotrans zwykle wymaga mniej pracy. Najczęstsze sygnały ostrzegawcze to:
- Chiller nie dochodzi do temperatury zadanej albo osiąga ją coraz wolniej.
- Dozownik alkoholu pokazuje niestabilne wartości lub sam się restartuje.
- Po starcie pojawia się alarm przepływu albo awaria krytyczna.
- W wannie z wodą widać tłuste, żółte plamy.
- Sprężarka pracuje długo, a woda mimo to pozostaje ciepła.
Jeśli podejrzewasz ubytek czynnika, nie dopełniaj go na próbę. Najpierw trzeba znaleźć i usunąć nieszczelność. Zresztą rozporządzenie F-gazowe (UE) 2024/573 wymaga naprawy wykrytych wycieków bez zbędnej zwłoki.
Co wpływa na koszt naprawy chillera Technotrans
Koszt zależy przede wszystkim od liczby usterek, które występują jednocześnie. Rozliczamy diagnostykę, roboczogodziny techników oraz dojazd według kilometrów. Do tego dochodzą materiały, na przykład czynnik chłodniczy, barwnik, środek myjący czy nowy wymiennik płytowy. W opisanym przypadku praca rozłożyła się na dwa dni, ponieważ barwnik potrzebował czasu. Po diagnostyce przygotowujemy kosztorys naprawy, a prace zaczynamy dopiero po jego akceptacji. Dzięki temu wiesz z góry, za co płacisz.
Jak przygotować zgłoszenie
Przed kontaktem zbierz kilka informacji. Skrócą one diagnostykę i pozwolą zabrać właściwe części:
- Model i numer seryjny z tabliczki znamionowej, na przykład beta.c 120 L.
- Treść alarmów albo zdjęcie wyświetlacza.
- Temperaturę zadaną i rzeczywistą.
- Informację, czy przy chillerze pracuje dozownik alkoholu AZR.
- Opis ostatnich prac przy urządzeniu, także tych wykonanych przez obsługę.
Ostatni punkt ma natomiast duże znaczenie. W opisanej realizacji problem z czujnikiem przepływu wynikał właśnie z wcześniejszej ingerencji.
Pytania o naprawę chillera Technotrans
Czy uszkodzony chiller trzeba wymieniać w całości
Zwykle nie. Wymieniamy uszkodzony podzespół, na przykład wymiennik płytowy, czujnik albo zawór. O opłacalności naprawy rozmawiamy po diagnostyce.
Dlaczego dozownik AZR pokazuje błędne wartości
Często winny jest brudny układ IPA albo zbyt wysoka temperatura medium. Dlatego najpierw sprawdzamy chiller, a potem sam dozownik. Pomaga też regularna kalibracja dozowników alkoholu w maszynach offsetowych.
Jak szukacie wycieku, którego nie widać
Używamy pianki, detektora elektronicznego i barwnika kontrastowego. Jeśli wyciek jest wewnątrz wymiennika, pomagają obserwacje po stronie wody, na przykład plamy oleju w wannie.
Czy obsługujecie inne urządzenia w drukarniach
Tak, pracujemy także przy chillerach i urządzeniach peryferyjnych marek Technotrans, KBA, Baldwin, MGE oraz Quint.
Zgłoś chiller do diagnostyki
Masz problem z chillerem w drukarni? Zadzwoń pod numer +48 501 179 381 albo napisz na info@coolingflow.pl. Pracujemy od poniedziałku do soboty w godzinach 8:00 do 16:00, a termin przyjazdu ustalamy przy zgłoszeniu.
