Chłodzenie hali produkcyjnej zaczyna się od pytania, skąd w budynku bierze się ciepło i co właściwie ma być chłodzone. Inaczej projektuje się instalację dla komfortu ludzi, a inaczej dla stabilnej temperatury procesu i maszyn. W tym artykule porządkujemy źródła zysków ciepła, dostępne rozwiązania, problem wilgoci oraz sposób etapowania inwestycji.
Spis treści:
Skąd biorą się zyski ciepła w hali
W typowej hali produkcyjnej ciepło pochodzi z kilku źródeł jednocześnie. Ich udział bywa bardzo różny, dlatego warto je rozpisać osobno, zanim wybierze się technologię.
- Maszyny i procesy: wtryskarki, lasery, prasy, piece, sprężarki powietrza i napędy oddają do hali dużą część pobieranej mocy elektrycznej.
- Dach i ściany: nasłoneczniony dach o słabej izolacji nagrzewa się latem i oddaje ciepło do górnej strefy hali.
- Ludzie: przy cięższej pracy fizycznej każdy pracownik jest dodatkowym, stałym źródłem ciepła i wilgoci.
- Oświetlenie: starsze oprawy wyładowcze grzeją znacznie bardziej niż LED, co w dużej kubaturze ma znaczenie.
- Powietrze zewnętrzne: otwierane bramy i wentylacja wprowadzają ciepłe i wilgotne powietrze.
W wielu zakładach to maszyny odpowiadają za największą część obciążenia. Właśnie dlatego sposób chłodzenia procesu ma decydujący wpływ na całą koncepcję.
Bilans ciepła i cel chłodzenia hali
Pierwszym krokiem jest bilans ciepła. Sumuje się moc oddawaną przez maszyny, zyski przez przegrody, od ludzi, oświetlenia i wentylacji. Następnie trzeba jasno określić cel, bo od niego zależy dobór urządzeń.
Jeżeli celem jest komfort pracowników, wystarczy zwykle obniżyć temperaturę w strefie przebywania ludzi, czyli do około dwóch metrów nad posadzką. Warunki mikroklimatu na stanowiskach pracy opisuje m.in. Centralny Instytut Ochrony Pracy w materiale o mikroklimacie na stanowiskach pracy. Jeżeli natomiast liczy się stabilna temperatura procesu, tolerancje wymiarowe lub praca elektroniki, wymagania są ostrzejsze i dotyczą konkretnych miejsc lub urządzeń.
Dopiero zestawienie bilansu i celu pozwala ocenić, czy chłodzić całą kubaturę, wybrane strefy, czy same maszyny. Często najrozsądniejsze okazuje się połączenie kilku rozwiązań. Przykładowo maszyny chłodzi się wodą procesową, a w strefach pracy obniża się temperaturę powietrza tylko tam, gdzie przebywają ludzie.
Systemy chłodzenia hali produkcyjnej
Poniższe zestawienie pokazuje, do czego najczęściej pasują poszczególne rozwiązania. To punkt wyjścia do rozmowy, a nie gotowy dobór.
| Rozwiązanie | Kiedy się sprawdza | Na co uważać |
|---|---|---|
| Woda lodowa z chillera | Duże obiekty, wiele odbiorników, chłodzenie powietrza i maszyn | Hydraulika, glikol, izolacja rur |
| Rooftop | Proste hale i magazyny bez dużych zysków z procesu | Nośność dachu, ograniczona rozbudowa |
| Chłodzenie miejscowe | Wysokie hale z wyraźnymi strefami pracy | Przeciągi, rozkład nawiewu |
| Woda procesowa do maszyn | Maszyny oddające większość ciepła | Jakość wody, filtracja, stężenie glikolu |

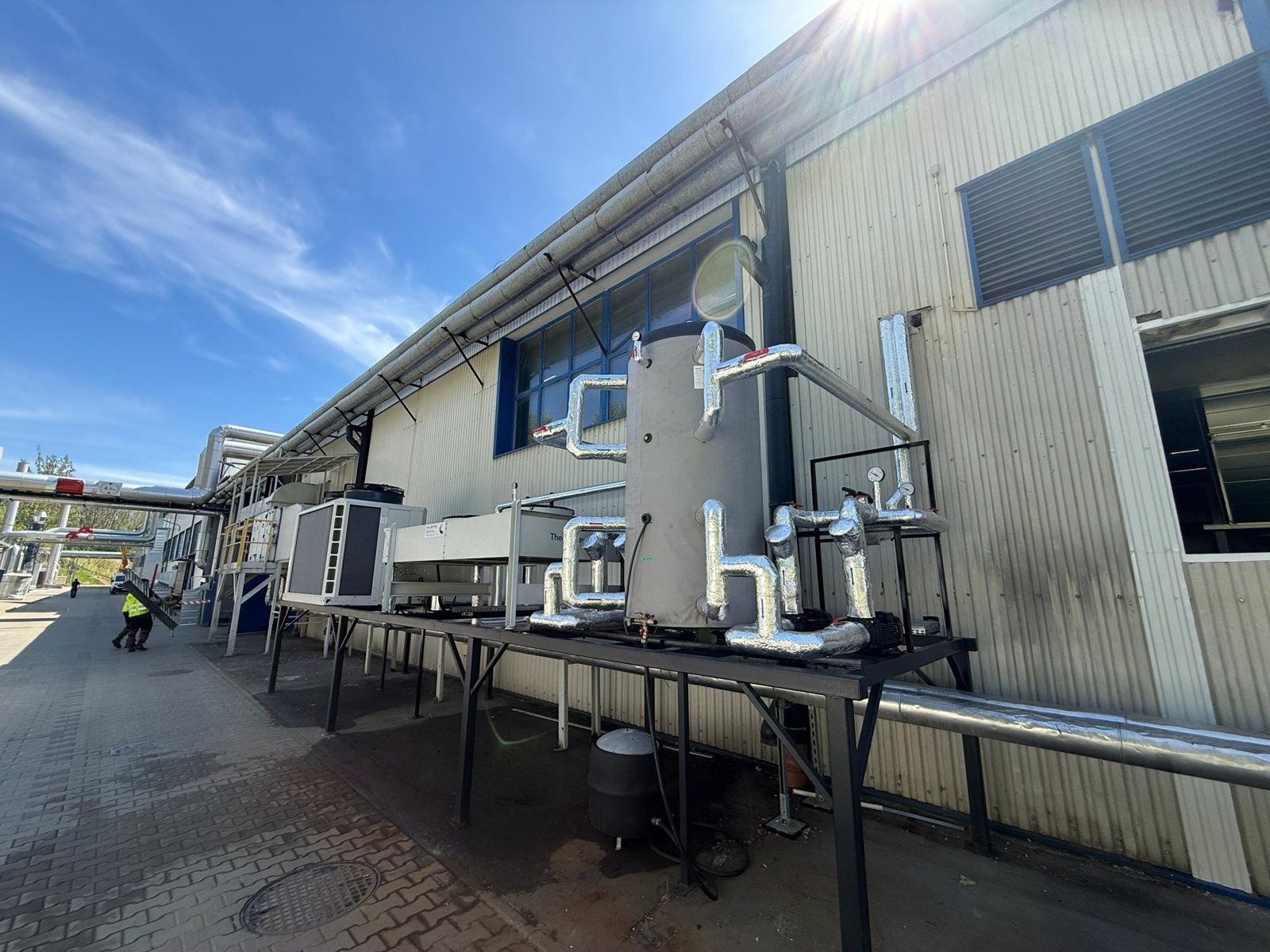

Woda lodowa z chillera

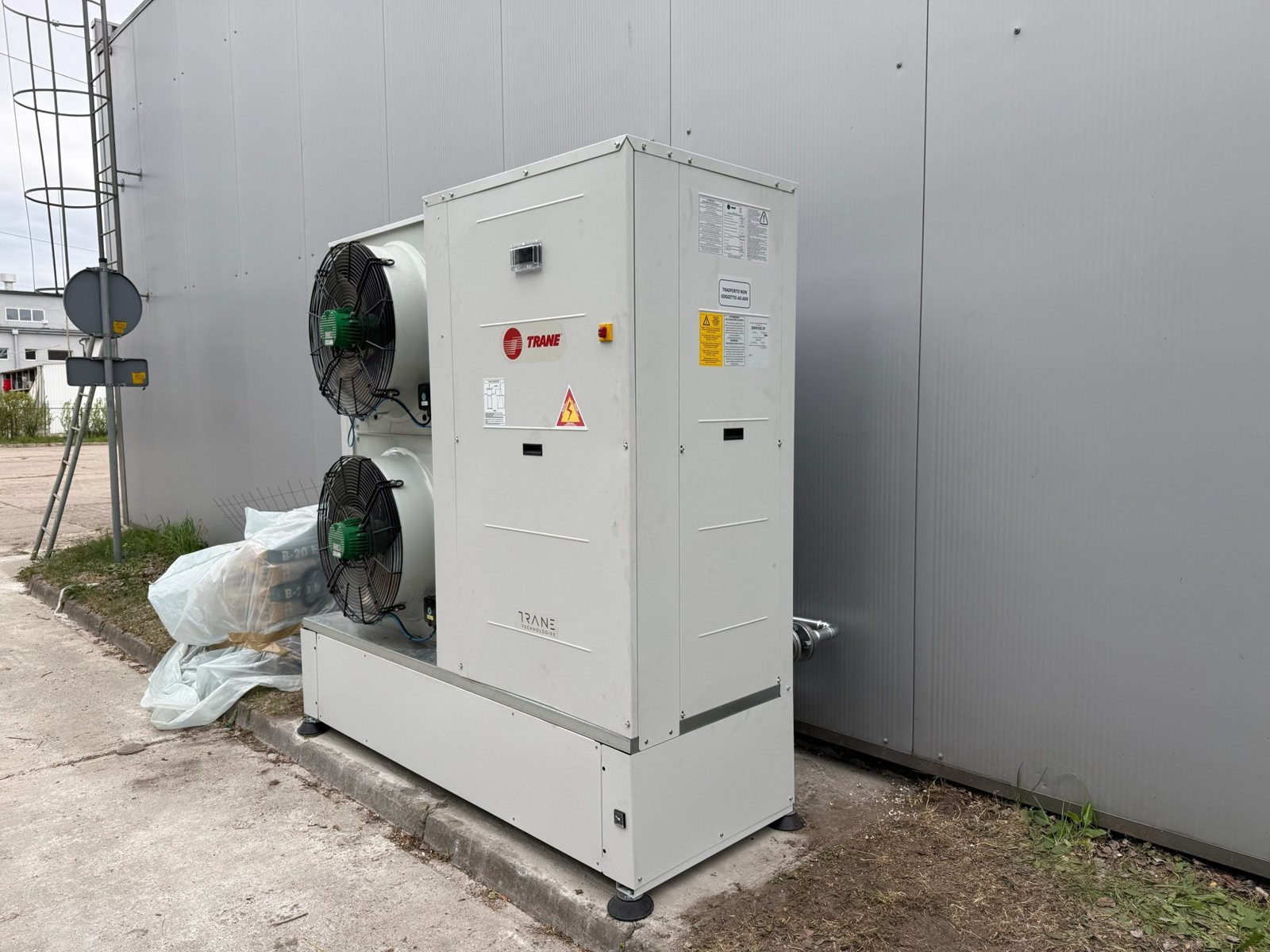

Agregat wody lodowej przygotowuje czynnik, który rurociągami trafia do klimakonwektorów, nagrzewnic pracujących w trybie chłodzenia lub chłodnic w centralach wentylacyjnych. Taki układ dobrze się skaluje i pozwala zasilać z jednego źródła zarówno chłodzenie powietrza, jak i maszyny. Więcej o budowie takich instalacji piszemy w tekście o systemach chłodzenia wodą lodową. Typowe temperatury zasilania to kilka do kilkunastu stopni Celsjusza, jednak decyduje dokumentacja producenta i projekt.
W instalacjach pracujących zimą obieg wypełnia się roztworem glikolu. Jego stężenie trzeba regularnie sprawdzać, ponieważ zbyt słaby roztwór grozi zamarznięciem wymienników, a zbyt mocny pogarsza wymianę ciepła. Równie ważne jest odpowietrzenie, filtracja i poprawne ustawienie przepływów na poszczególnych odbiornikach.
Rooftopy
Rooftop to samodzielne urządzenie dachowe, które chłodzi i wentyluje halę bez rozbudowanej hydrauliki. Sprawdza się w obiektach o prostym układzie, na przykład przy chłodzeniu hali magazynowej. Ograniczeniem jest nośność dachu oraz mniejsza elastyczność przy późniejszej rozbudowie. Przy kilku rooftopach każdy z nich jest osobnym urządzeniem z własnym obiegiem czynnika, więc serwis obejmuje więcej punktów.
Chłodzenie miejscowe stanowisk
Zamiast schładzać całą przestrzeń, można kierować chłodne powietrze bezpośrednio na stanowiska pracy. Rozwiązanie jest tańsze w eksploatacji przy wysokich halach, w których ludzie pracują w kilku wyraźnych strefach. Źródłem chłodu może być ta sama woda lodowa, która zasila centrale. Ważne jest takie ustawienie nawiewu, aby nie powodował przeciągów i nie wychładzał detali na stole roboczym.
Chłodzenie maszyn wodą procesową

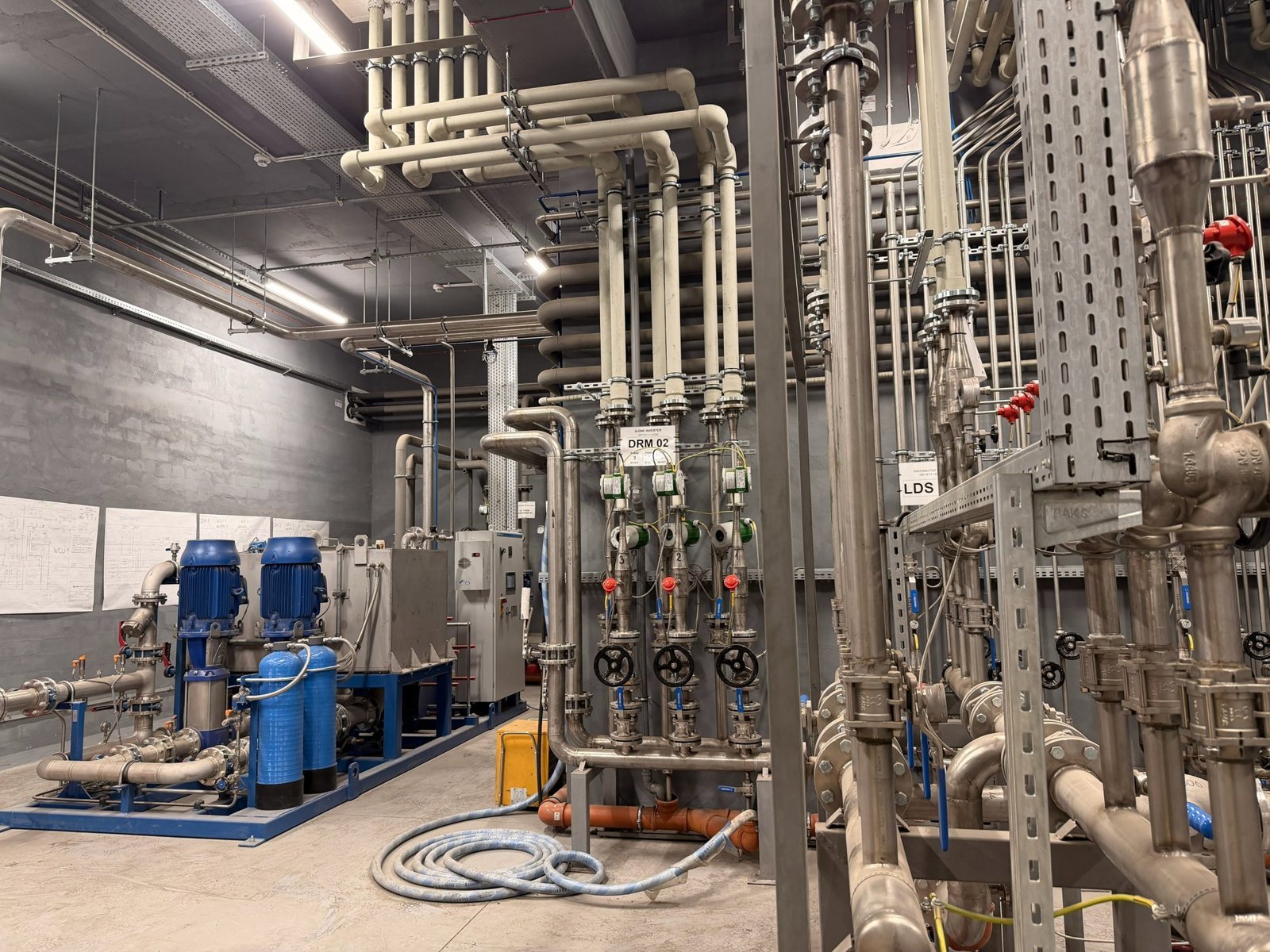

Jeżeli maszyny oddają większość ciepła, warto odebrać je u źródła. Obieg wody procesowej lub glikolu chłodzi formy, oleje hydrauliczne, wrzeciona czy źródła laserowe, zanim ciepło trafi do hali. Opisujemy to szerzej w artykule o chłodzeniu procesowym w przemyśle. Efekt jest podwójny: proces pracuje stabilniej, a obciążenie klimatyzacji przemysłowej wyraźnie spada.
Free cooling, wentylacja nocna i wilgoć
Free cooling
Przy niskiej temperaturze zewnętrznej glikol można schłodzić w wymienniku powietrznym bez pracy sprężarek. W chłodzeniu procesowym działającym cały rok daje to duże oszczędności energii. Free cooler może pracować samodzielnie w chłodne miesiące lub wspierać chiller w okresach przejściowych. Wymaga jednak glikolu o odpowiednim stężeniu i czystych lamel wymiennika.
Wentylacja nocna
Latem noce bywają wyraźnie chłodniejsze od dni. Intensywne przewietrzanie hali po zakończeniu zmiany wychładza konstrukcję i posadzkę, co opóźnia nagrzewanie w ciągu dnia. Metoda nie zastąpi chłodzenia przy dużych zyskach ciepła, ale skutecznie je wspiera. Do jej działania potrzebna jest automatyka, która porównuje temperaturę wewnątrz i na zewnątrz oraz uruchamia wentylatory lub otwiera klapy tylko wtedy, gdy przynosi to korzyść.
Wilgoć i kondensacja
Każda powierzchnia chłodniejsza od punktu rosy powietrza zbiera skropliny. Dotyczy to rur wody lodowej, kanałów, obudów maszyn, a nawet form wtryskowych. Kapiąca woda niszczy izolację, korozyjnie atakuje konstrukcję i może zatrzymać produkcję. Dlatego potrzebna jest szczelna izolacja paroszczelna, rozsądna temperatura zasilania oraz kontrola wilgotności w strefach, gdzie chłodzimy intensywnie. Częstym błędem eksploatacyjnym jest obniżanie nastawy wody bez analizy wilgotności w hali.
Inne powtarzające się błędy to brudne filtry i wymienniki, nieodpowietrzona instalacja oraz praca agregatu przy zbyt małym przepływie. Każdy z nich obniża wydajność, a w skrajnym przypadku prowadzi do awarii sprężarki. Regularny serwis chillerów pozwala wychwycić takie problemy przed sezonem letnim.
Etapowanie inwestycji i przygotowanie do rozmowy
Chłodzenie hali produkcyjnej nie musi powstać w jednym kroku. Rozsądny plan zaczyna się od chłodzenia procesowego najbardziej obciążonych maszyn, a potem obejmuje strefy pracy. Przy takim podejściu od początku warto przewidzieć rezerwę w hydraulice, miejsce na kolejny agregat i odpowiednie przekroje rurociągów. Wskazówki dotyczące mocy i parametrów znajdziesz w poradniku o doborze agregatu wody lodowej.
Do pierwszej rozmowy technicznej przygotuj:
- kubaturę hali oraz wysokość do dachu lub podciągu,
- listę maszyn z mocą elektryczną i informacją, które mają już własne chłodzenie,
- rzut hali z zaznaczeniem stanowisk pracy, bram i możliwych miejsc na urządzenia,
- zdjęcia hali, dachu, istniejących instalacji i tabliczek znamionowych,
- oczekiwane temperatury dla ludzi i dla procesu oraz godziny pracy zakładu.
Takie dane pozwalają szybko odróżnić problem procesu od problemu komfortu. Ułatwiają też ocenę, czy istniejące urządzenia da się wykorzystać po przeglądzie i naprawie.
Pytania i odpowiedzi
Czy chłodzenie hali produkcyjnej wymaga chillera?
Nie w każdym przypadku. Przy umiarkowanych zyskach ciepła wystarczą rooftopy lub wentylacja nocna, a chiller ma sens przy dużej mocy maszyn, wielu odbiornikach albo potrzebie stabilnej temperatury procesu.
Co jest tańsze w eksploatacji: chłodzenie całej hali czy samych maszyn?
Zwykle odprowadzenie ciepła prosto z maszyn wodą procesową zużywa mniej energii niż schładzanie całej kubatury. Ostateczną odpowiedź daje bilans ciepła dla konkretnego obiektu.
Czy free cooling działa w polskim klimacie?
Tak, przez znaczną część roku temperatura zewnętrzna pozwala schłodzić glikol bez pracy sprężarek. Opłaca się to szczególnie przy chłodzeniu procesowym pracującym przez cały rok.
Dlaczego na rurach i kanałach w hali skrapla się woda?
Powierzchnia jest zimniejsza niż punkt rosy powietrza w hali. Pomaga izolacja, właściwa temperatura zasilania i kontrola wilgotności w strefie.
Czy można rozbudować chłodzenie hali w kolejnych latach?
Tak, jeśli od początku zaplanuje się rezerwę w hydraulice, miejsce na drugi agregat i odpowiednie przekroje rur. Dzięki temu kolejne etapy nie wymagają przebudowy instalacji.
