Serwis chillera Trane CGAM 140 w układzie technologicznym zakładu
Serwis chillera Trane CGAM 140 to zaplanowany przegląd agregatu wody lodowej ze sprężarkami Scroll, który obejmuje kontrolę szczelności układu chłodniczego, pomiar ciśnień i temperatur czynnika, sprawdzenie strony wodnej oraz diagnostykę automatyki, a kończy się protokołem z wynikami pomiarów. Taki przegląd traktujemy jako element utrzymania powtarzalnych warunków procesu, nie jako formalność.
W zakładzie produkcyjnym agregat nigdy nie pracuje sam. Zasila wymienniki, płaszcze, formy albo linie chłodzenia produktu, dlatego każde odchylenie temperatury medium przenosi się na proces. Właśnie z tego powodu patrzymy na chiller razem z obiegiem wody lodowej, pompami, buforem i glikolem. Jeden protokół z pomiarami po obu stronach mówi o zakładzie więcej niż dwie osobne wizyty różnych ekip.
Co obejmuje przegląd serwisowy chillera Trane CGAM 140?
Zakres wynika wprost z budowy urządzenia. Po pierwsze, agregat łączy układ chłodniczy, stronę wodną i automatykę. Po drugie, sprawdzenie tylko jednego z tych obszarów daje obraz niepełny. Planowy przegląd obejmuje zatem następujące czynności:
- Kontrola szczelności układu chłodniczego oraz weryfikacja ilości czynnika w instalacji
- Pomiar ciśnień roboczych i temperatur czynnika chłodniczego, z wyliczeniem przegrzania i dochłodzenia

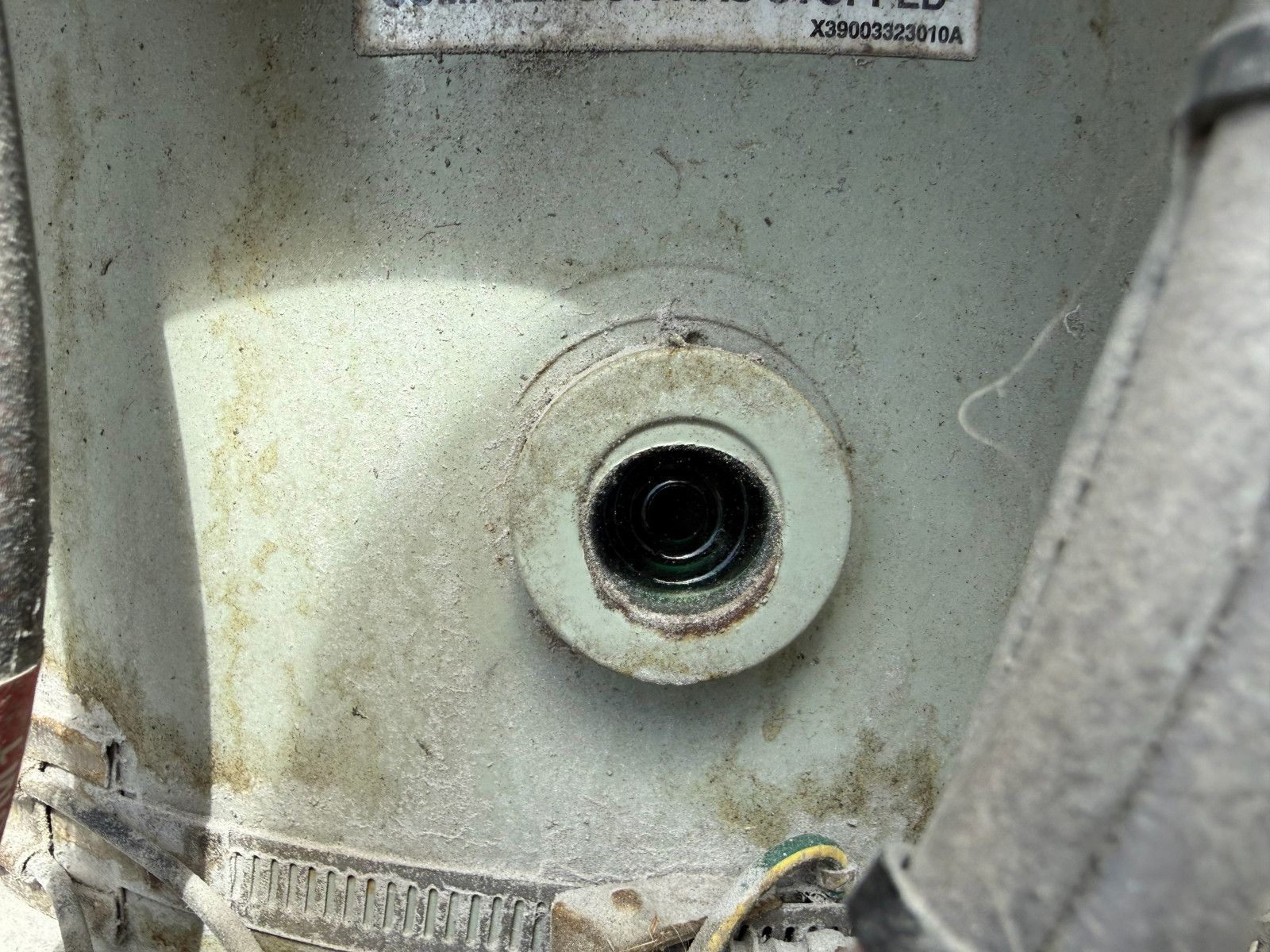

- Kontrola poziomu i jakości oleju sprężarek Scroll oraz ocena pracy każdej sprężarki osobno
- Sprawdzenie elektronicznych zaworów rozprężnych EXV w kilku punktach obciążenia
- Czyszczenie skraplacza powietrznego i kontrola wentylatorów skraplacza
- Sprawdzenie parownika, pomiar przepływu wody lodowej i czyszczenie filtra siatkowego instalacji wodnej
- Kontrola pomp obiegowych oraz ciśnień w obiegu technologicznym
- Weryfikacja czujników temperatury i ciśnienia, presostatów oraz pozostałych zabezpieczeń
- Pomiar napięcia i prądu zasilania, dokręcenie połączeń elektrycznych, kontrola izolacji przewodów
- Diagnostyka sterownika Adaptive Control, odczyt historii alarmów i test działania automatyki
- Próba pracy pod obciążeniem oraz sporządzenie protokołu serwisowego z wynikami pomiarów
Każdy punkt kończy się zapisem wartości, a nie samą adnotacją o wykonaniu czynności. Dzięki temu kolejny przegląd porównuje liczby, nie wrażenia obsługi.
Kontrola szczelności układu chłodniczego i ilość czynnika
Ubytek czynnika rzadko objawia się nagłym postojem. Najpierw rośnie przegrzanie, następnie wydłużają się cykle pracy sprężarek, a temperatura wody lodowej zaczyna pływać przy pełnym obciążeniu linii. Proces odczuwa problem wcześniej niż sterownik, ponieważ alarm pojawia się dopiero przy wyraźnym spadku ciśnienia ssania.
Kontrolę szczelności prowadzimy metodycznie: połączenia lutowane, zawory serwisowe, gniazda czujników i miejsca narażone na drgania. Rodzaj czynnika przyjmujemy z tabliczki znamionowej, ponieważ w tej klasie urządzeń stosowane są różne napełnienia. Regularne kontrole szczelności są ponadto obowiązkiem eksploatacyjnym wynikającym z przepisów, więc ich udokumentowanie ma znaczenie także formalne. Jeżeli w ostatnim sezonie temperatura medium potrafiła odjechać o kilka stopni, zacznij od pomiaru, zanim zapadnie decyzja o dopełnieniu instalacji.
Sprężarki Scroll, olej i zawory rozprężne EXV
Sprężarki spiralne regulują wydajność stopniowo, dlatego przy niewielkim obciążeniu technologicznym urządzenie łatwo wpada w taktowanie. Częste starty obciążają styczniki, uzwojenia i olej. W konsekwencji zużycie rośnie szybciej niż wynikałoby to z liczby przepracowanych godzin. Podczas przeglądu porównujemy pracę poszczególnych sprężarek przy tym samym obciążeniu, ponieważ różnica między nimi bywa pierwszym sygnałem problemu.
Olej oceniamy pod kątem poziomu, barwy i zapachu. Ciemny olej po serii blokad wysokiego ciśnienia zwykle oznacza przegrzewanie, zatem sam dolew niczego nie naprawia. Zawory EXV sprawdzamy natomiast w kilku punktach zakresu, bo stabilne przegrzanie przy niskim obciążeniu mówi o regulacji więcej niż odczyt przy pełnej mocy.
Przepływ wody lodowej, glikol i hydraulika obiegu
Największa część zgłoszeń, które trafiają do nas jako awaria chillera, kończy się na stronie wodnej. Zapchany filtr siatkowy, przymknięty zawór po pracach na instalacji, zapowietrzony pion albo zmęczona pompa obiegowa dają ten sam efekt: mniejszy przepływ przez parownik. Producenci wymienników płytowych jasno określają minimalne warunki przepływu, a ich dokumentacja techniczna wymienników płytowych tłumaczy, dlaczego praca poniżej tej granicy grozi zamrożeniem.
Glikol oceniamy pod kątem stężenia oraz stanu inhibitorów. Dolewanie samej wody obniża ochronę i zmienia lepkość roztworu, w efekcie spada współczynnik przejmowania ciepła. W zakładach spożywczych sprawdzamy dodatkowo rodzaj glikolu pod kątem kontaktu z produktem, co opisujemy szerzej przy chłodzeniu procesów w przemyśle spożywczym.
Czyszczenie skraplacza powietrznego i kontrola wentylatorów
Skraplacz decyduje o ciśnieniu skraplania, a to przekłada się bezpośrednio na pobór mocy. Warstwa pyłu, topoli albo tłuszczu z wyciągów podnosi temperaturę skraplania, dlatego sprężarka pracuje dłużej przy tej samej produkcji. Mycie prowadzimy zgodnie z układem lameli i przy odpowiednim ciśnieniu, ponieważ zagniecione lamele pogarszają sytuację na stałe.
Wentylatory sprawdzamy pod kątem poboru prądu, luzów i sterowania obrotami. Jeżeli agregat współpracuje z dodatkowym wymiennikiem zewnętrznym, oceniamy cały układ odbioru ciepła, w tym serwis dry coolerów pracujących w tym samym obiegu. Recyrkulacja gorącego powietrza między urządzeniami potrafi zabrać kilka procent wydajności bez żadnej usterki podzespołu.

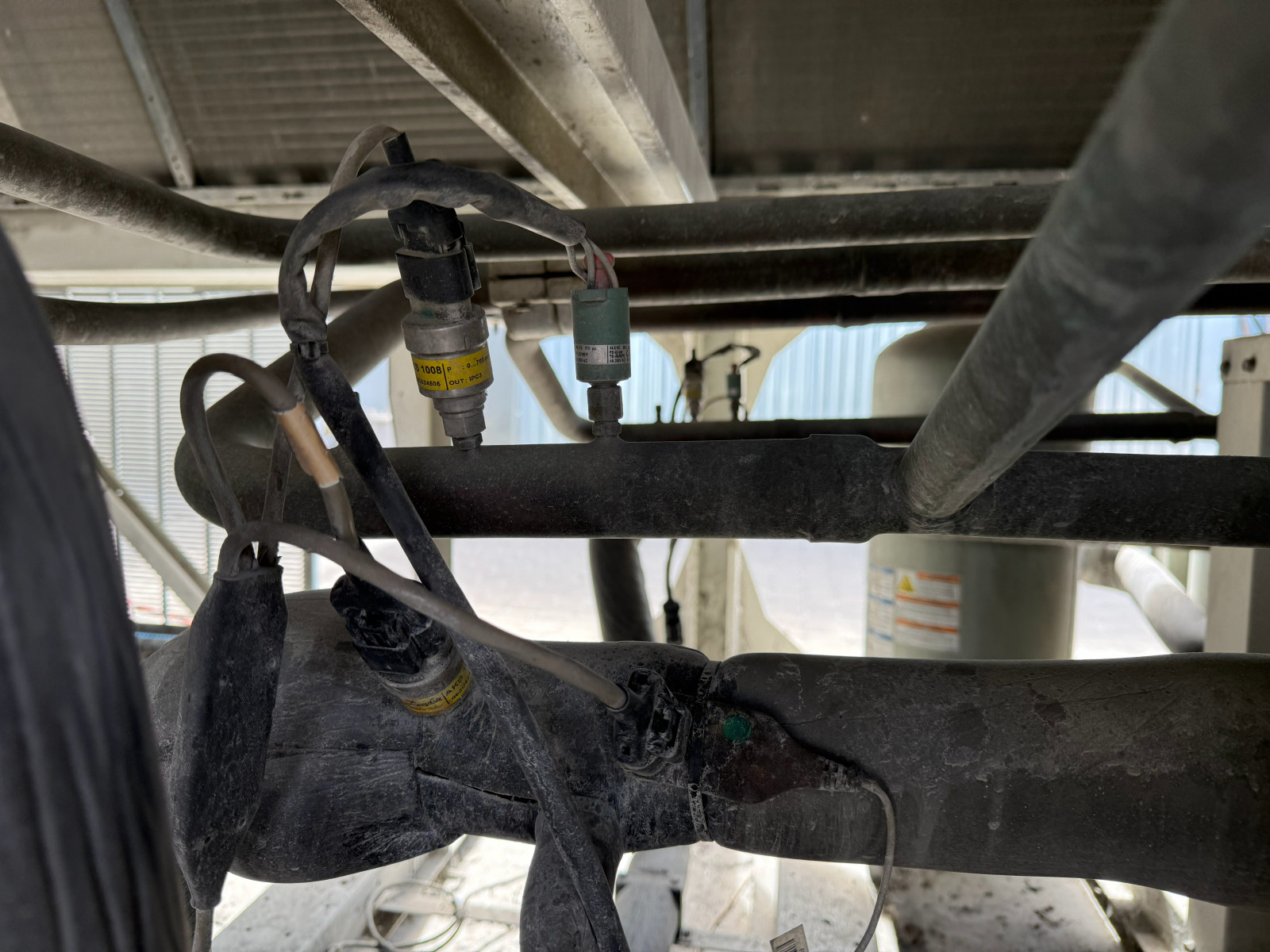

Sterownik Adaptive Control, czujniki i zabezpieczenia elektryczne
Historia alarmów to najtańsze źródło wiedzy o instalacji. Analiza zdarzeń pokazuje, czy blokady wracają o tej samej porze zmiany, czy raczej po każdym myciu hali. Odczyt liczby startów mówi z kolei, czy urządzenie taktuje. Test automatyki obejmuje wymuszenie reakcji zabezpieczeń, ponieważ presostat sprawdzony wyłącznie wzrokowo nie jest sprawdzony wcale.
Czujniki temperatury i ciśnienia porównujemy z przyrządem odniesienia, bo rozjechany czujnik potrafi sterować całym procesem. Po stronie elektrycznej mierzymy napięcie i prąd, sprawdzamy symetrię faz, dokręcamy połączenia i oceniamy izolację przewodów. Luźny zacisk grzeje się miesiącami, zanim wywoła awarię. Jeśli obsługa kasuje ten sam alarm od kilku tygodni, jedna wizyta z odczytem sterownika zwykle zamyka temat szybciej niż kolejna wymiana podzespołu.
Błędy eksploatacyjne, które najczęściej kończą się wezwaniem
Zestawienie poniżej powstało z obserwacji typowych dla polskich zakładów, w których agregat pracuje w reżimie ciągłym:
- Uzupełnianie obiegu samą wodą zamiast gotowym roztworem glikolu o właściwym stężeniu
- Pozostawienie przymkniętej armatury po pracach modernizacyjnych na instalacji wody lodowej
- Brak czyszczenia filtra siatkowego w pierwszych tygodniach po rozruchu nowej sekcji rurociągów
- Mycie skraplacza pod zbyt wysokim ciśnieniem i pod złym kątem, co zagniata lamele
- Zabudowa agregatu przegrodami lub składowanie palet blisko wlotu powietrza
- Kasowanie alarmów bez zapisu daty i okoliczności, przez co ginie historia zdarzeń
Protokół serwisowy porządkuje te wątki. Zawiera wartości pomiarów, uwagi eksploatacyjne oraz zalecenia z podziałem na pilne i planowe, dzięki czemu utrzymanie ruchu ma podstawę do budżetu na kolejny rok, a nie listę ogólników.
Najczęstsze pytania o serwis chillera Trane CGAM 140
Jak często wykonywać serwis chillera Trane CGAM 140?
Przy pracy sezonowej wystarczają zwykle dwa przeglądy w roku: przed sezonem i po nim. Przy pracy ciągłej w procesie technologicznym częstotliwość rośnie, ponieważ liczy się liczba przepracowanych godzin, a nie kalendarz. Zapylenie hali, obecność aerozoli tłuszczowych oraz obciążenie zmianowe skracają odstępy między wizytami. Częstotliwość kontroli szczelności wynika dodatkowo z rodzaju i ilości czynnika w układzie.
Czy przegląd wymaga zatrzymania produkcji?
Większość czynności wykonujemy przy pracującym urządzeniu, ponieważ pomiary ciśnień, temperatur i prądów mają sens tylko pod obciążeniem. Krótkiego postoju wymagają natomiast czyszczenie filtra siatkowego, prace przy armaturze oraz dokręcanie połączeń elektrycznych. Termin ustalamy pod harmonogram produkcji, zwykle na przerwę technologiczną lub zmianę o mniejszym obciążeniu. Zakres postoju podajemy przed wizytą.
Po czym poznać, że w obiegu brakuje przepływu?
Pierwszym sygnałem bywa rosnąca różnica temperatur na parowniku przy jednoczesnym spadku wydajności procesu. Sterownik zgłasza wtedy alarmy niskiego ciśnienia lub zabezpieczenia przeciwzamrożeniowego, zwłaszcza rano po postoju. Manometry przed filtrem i za filtrem pokazują podwyższony spadek ciśnienia. Objawy narastają stopniowo, dlatego obsługa często wiąże je z pogodą, a nie z hydrauliką.
Podsumowanie
Agregat ze sprężarkami Scroll wybacza mniej niż układ z regulacją ciągłą, a większość problemów zaczyna się poza samym urządzeniem: w przepływie, glikolu i osadzie na skraplaczu. Przegląd prowadzony po obu stronach układu daje komplet danych do decyzji o dalszej eksploatacji. Prześlij zdjęcie tabliczki znamionowej oraz ostatnie odczyty alarmów, a przygotujemy zakres przeglądu i konsultację pod Twój proces, razem z oceną hydrauliki i doborem glikolu. Zakres bieżącej opieki opisuje strona serwis agregatów chłodniczych.
