Wentylator dry coolera nie działa, a temperatura medium zaczyna rosnąć. To częsty scenariusz w przemysłowych układach chłodzenia. Problem może dotyczyć samego wentylatora, zasilania albo sterowania. Dlatego wymiana silnika bez wcześniejszej diagnostyki może nie rozwiązać awarii.
Wentylatory wymuszają przepływ powietrza przez wymiennik dry coolera. Bez odpowiedniego przepływu urządzenie traci możliwość skutecznego oddawania ciepła. Skutek często pojawia się najpierw jako wzrost temperatury medium. Następnie mogą wystąpić problemy z chłodzeniem procesu.
W serwisie dry coolerów sprawdzamy cały tor pracy wentylatora. Obejmuje on zasilanie, sterowanie, zabezpieczenia, silnik oraz elementy mechaniczne.
Spis treści:

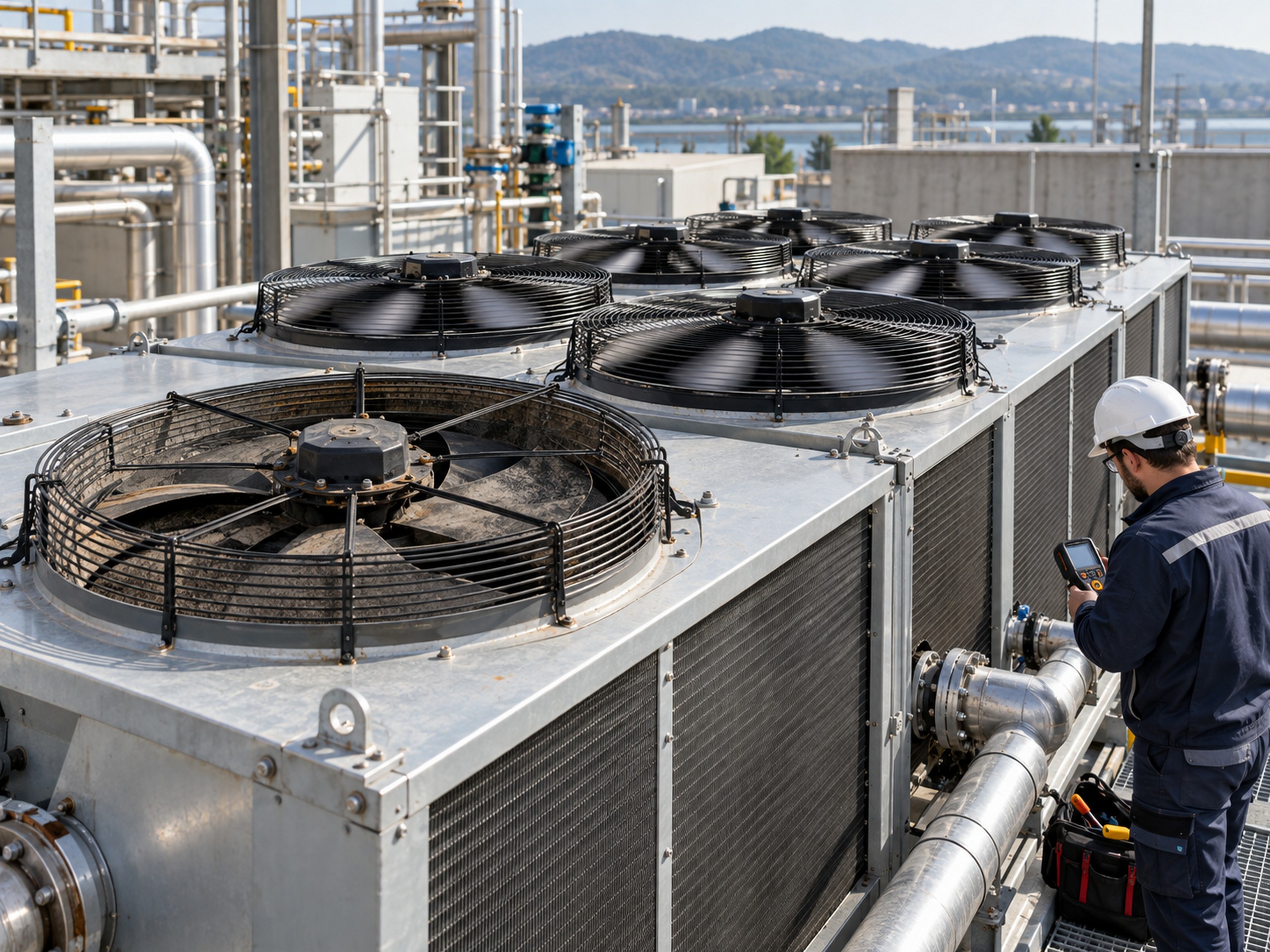

Jak rozpoznać, że wentylator dry coolera nie działa?
Najbardziej oczywistym objawem jest całkowity brak obrotów wirnika. Nie każda awaria wygląda jednak tak samo. Wentylator może uruchamiać się okresowo albo pracować ze zbyt małą prędkością.
Operator może również zauważyć rosnącą temperaturę medium wychodzącego z dry coolera. Temperatura może przekraczać poziom osiągany wcześniej przy podobnych warunkach zewnętrznych.
Innym objawem są nietypowe drgania lub hałas. Wentylator może ocierać, szumieć albo generować cykliczne wibracje. Takiego objawu nie należy ignorować.
Alfa Laval wskazuje problemy z łożyskami, mocowaniami i niewyważeniem łopat jako źródła hałasu lub drgań.
Awaria wentylatora dry coolera nie zawsze oznacza uszkodzony silnik
Awaria wentylatora dry coolera może mieć kilka niezależnych przyczyn. Dlatego diagnostykę należy rozpocząć przed demontażem urządzenia.
Producent Alfa Laval wymienia brak zasilania oraz brak sygnału sterującego. Dotyczy to szczególnie wentylatorów wyposażonych w silniki EC. Przyczyną może być także mechaniczne zablokowanie łopat lub uszkodzenie silnika.
ZIEHL-ABEGG wskazuje również zanik fazy, nieprawidłowe napięcie i zadziałanie ochrony termicznej. Problemem może być zabrudzony lub zablokowany wirnik.
Brak zasilania wentylatora dry coolera
Pierwszym etapem diagnostyki jest sprawdzenie zasilania. Sam brak obrotów nie potwierdza uszkodzenia silnika.
Należy sprawdzić napięcie oraz stan zabezpieczeń elektrycznych. Kontroli wymagają również przewody, zaciski, styczniki i połączenia elektryczne.
W silniku trójfazowym trzeba sprawdzić wszystkie fazy. Zanik jednej z nich może uniemożliwić prawidłową pracę napędu. Może też powodować niebezpieczne przeciążenie silnika.
Jeżeli wentylator współpracuje z przemiennikiem częstotliwości, diagnostyka obejmuje także falownik. Trzeba sprawdzić jego alarmy, zasilanie oraz sygnał zadany.

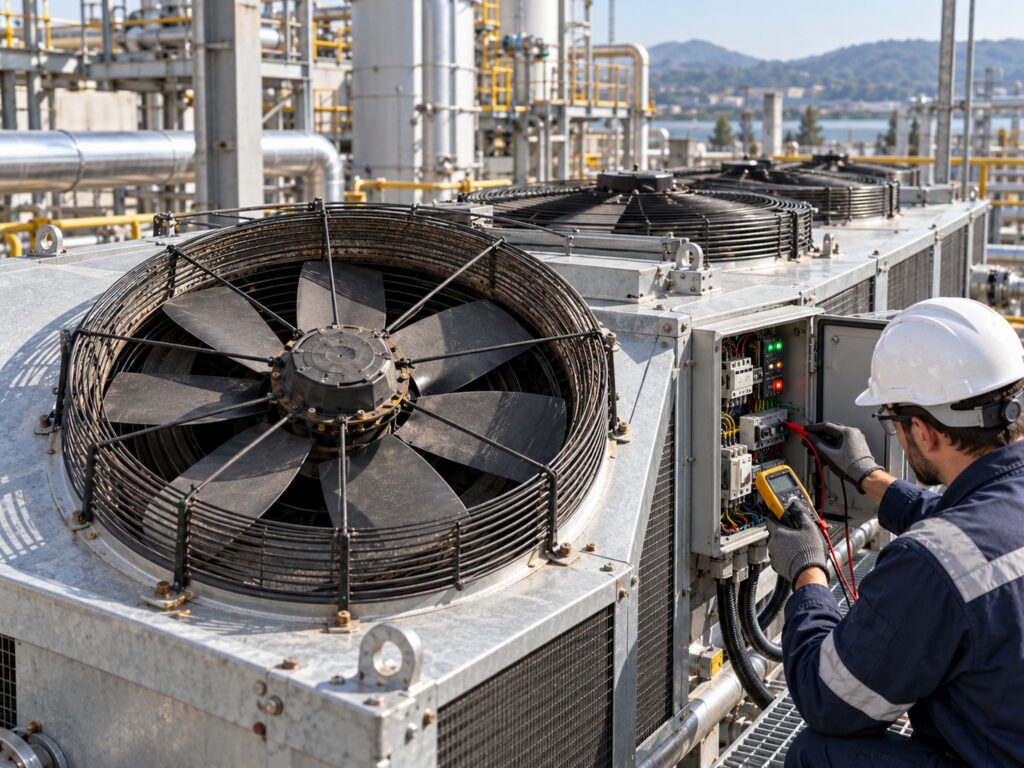

Diagnostyka wentylatora dry coolera, który ma zasilanie, ale nie obraca się.
Wentylator ma zasilanie, ale nadal się nie obraca
Obecność napięcia nie oznacza jeszcze prawidłowej pracy wentylatora. Szczególnie dotyczy to nowoczesnych wentylatorów EC.
Silnik EC może mieć prawidłowe zasilanie, ale nie otrzymywać polecenia pracy. Trzeba wtedy sprawdzić sygnał sterujący oraz regulator.
Wentylatory EC mogą korzystać z zewnętrznego sygnału sterującego. ZIEHL-ABEGG opisuje między innymi sterowanie sygnałem 0 do 10 V.
W instalacji przemysłowej przyczyną może być również czujnik temperatury. Błędny pomiar może powodować niewłaściwe sterowanie stopniami wentylatorów.
Diagnostyka powinna więc obejmować cały łańcuch sterowania. Sam silnik wentylatora dry coolera jest tylko jednym jego elementem.
Uszkodzony silnik wentylatora dry coolera
Uszkodzony wentylator dry coolera może mieć niesprawny silnik. Przyczyną bywa zużycie mechaniczne, przeciążenie albo przegrzanie.
Ochrona termiczna może wyłączyć silnik przy nadmiernej temperaturze. ZIEHL-ABEGG zaleca wtedy kontrolę przepływu powietrza, zabrudzenia i napięcia zasilającego.
Przed ponownym uruchomieniem trzeba ustalić źródło przegrzania. Samo skasowanie zabezpieczenia nie usuwa przyczyny awarii.
Silnik trzeba również ocenić pod względem elektrycznym. Zakres pomiarów zależy od jego konstrukcji i sposobu sterowania.
Zablokowany wirnik lub uszkodzone łopaty
Wentylator pracuje w otoczeniu narażonym na pył i zanieczyszczenia. Do strefy wirnika mogą również dostać się ciała obce.
Mechaniczna blokada może uniemożliwić rozruch. Może też doprowadzić do przeciążenia lub zadziałania zabezpieczenia termicznego.
Łopaty trzeba sprawdzić pod kątem pęknięć i deformacji. Ważny jest również stan piasty i mocowania wentylatora.
Niewyważony wirnik generuje drgania przenoszone na konstrukcję dry coolera. Dłuższa praca w takim stanie może pogłębiać uszkodzenia.
Łożyska wentylatora mogą ostrzegać przed awarią
Awaria nie zawsze pojawia się nagle. Zużyte łożyska często wcześniej powodują hałas i zwiększone drgania.
Zmiana dźwięku pracy wentylatora powinna uruchomić diagnostykę. Szczególnie dotyczy to urządzeń pracujących przez wiele godzin.
Uszkodzenie łożyska zwiększa opory ruchu. Może również prowadzić do przegrzewania napędu i dalszych uszkodzeń.
Alfa Laval wskazuje uszkodzone łożyska jako jedną z przyczyn nadmiernego hałasu wentylatora.
Dry cooler pracuje bez wentylatora, czy instalacja może dalej działać?
Hasło dry cooler pracuje bez wentylatora wymaga doprecyzowania. W dużym urządzeniu może pracować kilka niezależnych wentylatorów.
Awaria jednego nie musi natychmiast zatrzymać całej chłodnicy. Pozostałe wentylatory nadal wymuszają przepływ powietrza.
Nie oznacza to jednak zachowania pełnej wydajności. Rezerwa zależy od obciążenia cieplnego i temperatury powietrza.
Przy niewielkim obciążeniu problem może długo pozostawać niezauważony. Ujawni się dopiero podczas większego zapotrzebowania na chłodzenie.
Jeżeli zatrzymają się wszystkie wentylatory, sytuacja wygląda inaczej. Naturalny ruch powietrza zwykle nie zastąpi przepływu wymuszonego.
Temperatura medium zacznie wtedy rosnąć razem z obciążeniem instalacji. Może to wpłynąć na chiller albo chłodzony proces technologiczny.
Jeżeli dry cooler osiąga zbyt wysokie temperatury, sprawdź także materiał chłodnica przemysłowa nie chłodzi. Opisujemy tam również inne przyczyny spadku wydajności wymiennika.
Jak diagnozujemy awarię wentylatora dry coolera?
Diagnostyka powinna rozdzielić problem elektryczny, sterowniczy i mechaniczny. Dzięki temu można uniknąć niepotrzebnej wymiany sprawnych elementów.
- sprawdzamy zasilanie i zabezpieczenia wentylatora,
- kontrolujemy sygnał sterujący oraz automatykę,
- sprawdzamy pracę falownika lub sterownika EC,
- oceniamy stan silnika i zabezpieczenia termicznego,
- kontrolujemy wirnik, łopaty, piastę i mocowania,
- sprawdzamy hałas, drgania oraz swobodę obrotu,
- porównujemy pracę wentylatora z pozostałymi sekcjami,
- kontrolujemy temperatury medium przed i za dry coolerem.
Dopiero po tych pomiarach można zdecydować o zakresie naprawy. Czasami problem leży poza samym wentylatorem.
Kiedy potrzebna jest wymiana wentylatora dry coolera?
Wymiana wentylatora dry coolera jest uzasadniona przy trwałym uszkodzeniu napędu. Może być potrzebna również po mechanicznym uszkodzeniu wirnika.
Nowego wentylatora nie należy dobierać tylko według średnicy. Trzeba uwzględnić parametry elektryczne, mechaniczne i sposób sterowania.
Znaczenie mają dane producenta oraz tabliczka znamionowa. Trzeba także zachować właściwy kierunek przepływu powietrza.
W urządzeniach z wentylatorami EC konieczna jest zgodność sterowania. Zamiennik musi współpracować z automatyką dry coolera.
Po montażu sprawdzamy kierunek obrotów i odpowiedź na sterowanie. Kontrolujemy również drgania oraz zachowanie urządzenia pod obciążeniem.
Dlaczego sama wymiana silnika może nie rozwiązać problemu?
Nowy silnik również nie ruszy bez właściwego sygnału sterującego. Nie pomoże też przy problemach z zasilaniem.
Podobna sytuacja występuje przy nieprawidłowej pracy automatyki. Regulator może nie wysyłać sygnału pomimo wzrostu temperatury.
Dlatego naprawę dry coolera trzeba rozpocząć od pomiarów. Wymiana części powinna wynikać z diagnozy, nie z przypuszczeń.
Awaria jednego wentylatora może wpływać na cały układ chłodzenia
Dry cooler jest elementem większego systemu. Jego wydajność wpływa na temperaturę medium krążącego w instalacji.
Jeżeli chłodnica nie oddaje wymaganej ilości ciepła, temperatura medium wzrasta. Następnie zmieniają się warunki pracy pozostałych urządzeń.
W zakładzie produkcyjnym może to oznaczać problemy z chłodzeniem maszyn. Może również pogorszyć stabilność procesu technologicznego.
Dlatego nie oceniamy awarii tylko po stanie jednego wentylatora. Sprawdzamy również wpływ usterki na cały obieg chłodzenia.

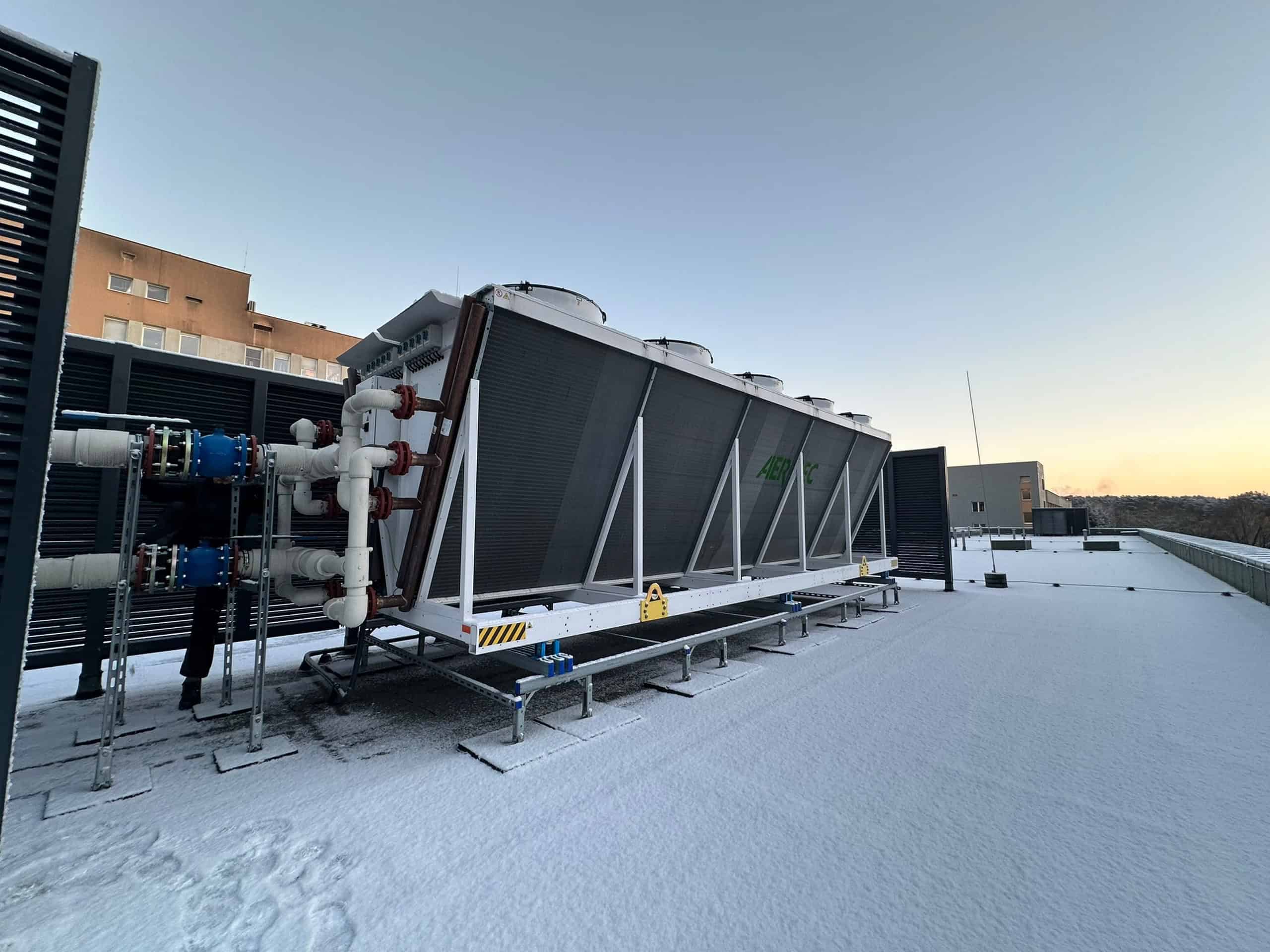

Serwis wentylatorów dry coolerów w instalacjach przemysłowych
CoolingFlow wykonuje diagnostykę i naprawy dry coolerów pracujących w przemyśle. Sprawdzamy wentylatory, silniki, automatykę i układy zasilania.
Obsługujemy również awarie wpływające na wydajność całej instalacji chłodniczej. Po naprawie sprawdzamy parametry pracy urządzenia.
Jeżeli wentylator dry coolera nie działa, skontaktuj się z naszym serwisem. Zgłoszenie można przesłać wraz ze zdjęciem tabliczki urządzenia.
CoolingFlow
Telefon: +48 501 179 381
E-mail: info@coolingflow.pl
Serwis urządzeń chłodniczych dla przemysłu na terenie całej Polski.
FAQ
Dlaczego wentylator dry coolera nie działa mimo obecności napięcia?
Przyczyną może być brak sygnału sterującego albo zadziałanie zabezpieczenia. Problem może dotyczyć również silnika lub elektroniki wentylatora EC. Potrzebna jest diagnostyka całego toru sterowania.
Czy dry cooler może pracować z jednym uszkodzonym wentylatorem?
Urządzenie wielowentylatorowe może nadal odprowadzać część ciepła. Jego dostępna wydajność będzie jednak mniejsza. Ryzyko wzrasta wraz z obciążeniem cieplnym i temperaturą otoczenia.
Kiedy trzeba wymienić wentylator dry coolera?
Wymiana jest potrzebna przy trwałym uszkodzeniu silnika lub wirnika. Decyzję należy poprzedzić sprawdzeniem zasilania, sterowania i elementów mechanicznych.
Co sprawdzić przed wymianą silnika wentylatora dry coolera?
Trzeba sprawdzić napięcie, zabezpieczenia oraz sygnał sterujący. Kontroli wymagają też wirnik, łożyska i mocowania. Dopiero wyniki pomiarów powinny decydować o wymianie.
