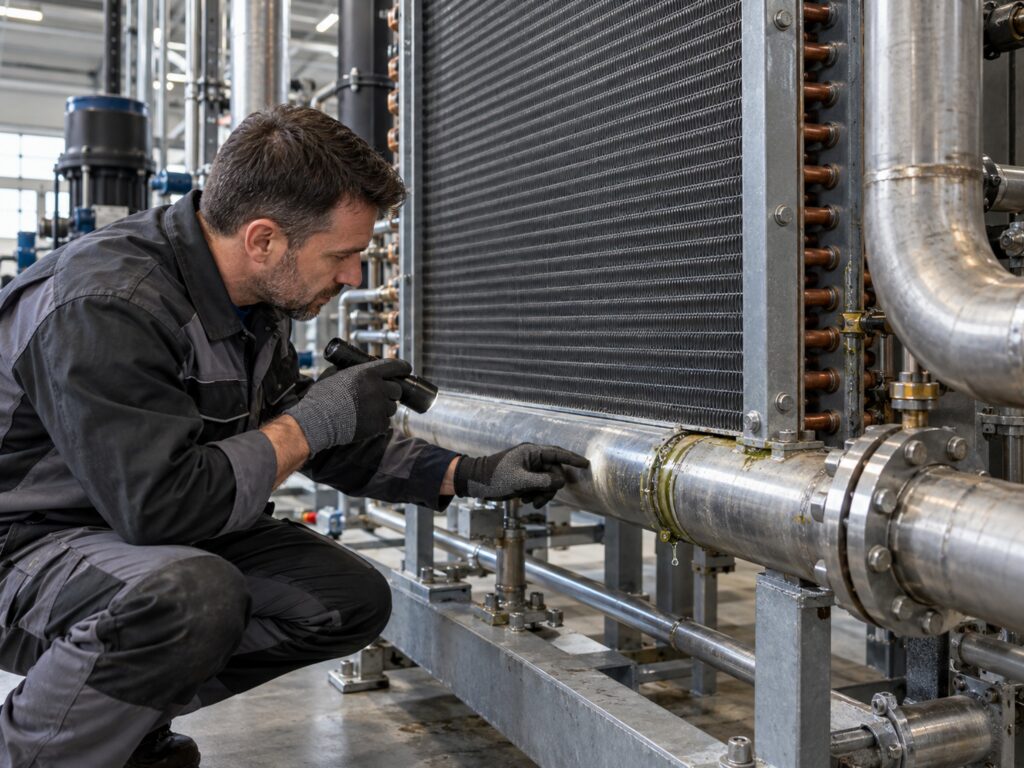

Nieszczelna chłodnica przemysłowa, jak rozpoznać problem?
Nieszczelna chłodnica przemysłowa nie zawsze od razu przestaje działać. Początkowo problem może objawiać się niewielkim ubytkiem wody, glikolu, oleju lub czynnika chłodniczego. Instalacja nadal pracuje, ale wymaga częstszego uzupełniania medium. Z czasem spada jej wydajność, zmieniają się parametry pracy, a ryzyko nieplanowanego zatrzymania urządzenia rośnie.
Wyciek należy potraktować jako sygnał do przeprowadzenia diagnostyki. Samo uzupełnianie medium nie usuwa przyczyny problemu. Może natomiast utrudnić ocenę tempa wycieku i doprowadzić do rozszerzenia uszkodzenia.
Najczęstsze objawy nieszczelności to:
- regularny ubytek wody lub roztworu glikolu,
- widoczny wyciek pod urządzeniem,
- mokre miejsca na rurkach, lamelach albo kolektorach,
- zacieki, osady i ślady korozji,
- spadek ciśnienia w instalacji,
- konieczność częstego odpowietrzania układu,
- pogorszenie wydajności chłodzenia,
- niestabilna temperatura medium,
- częstsze alarmy urządzenia,
- wydłużony czas pracy układu chłodniczego.
Nawet niewielki wyciek z chłodnicy przemysłowej może z czasem uszkodzić sąsiednie elementy. Wilgoć przyspiesza korozję, a spadające ciśnienie zaburza przepływ medium. Jeżeli chłodnica odpowiada za odprowadzanie ciepła z procesu produkcyjnego, jej niesprawność może wpływać również na jakość produkcji.
Skąd bierze się wyciek z chłodnicy przemysłowej?
Przyczyną nieszczelności może być naturalne zużycie materiału, ale nie tylko. Chłodnice pracują przy zmiennych temperaturach, określonym ciśnieniu oraz stałym przepływie medium. Są również narażone na drgania, zabrudzenia, korozję i uszkodzenia mechaniczne.
Do najczęściej spotykanych przyczyn należą:
- korozja rurek, kolektorów lub połączeń,
- pęknięcie rurki wymiennika,
- rozszczelnienie połączenia lutowanego lub spawanego,
- uszkodzenie uszczelnienia albo przyłącza,
- przetarcie rurki wskutek drgań,
- odkształcenie konstrukcji chłodnicy,
- uszkodzenie podczas czyszczenia lub prac serwisowych,
- zamarznięcie medium wewnątrz wymiennika,
- zbyt wysokie ciśnienie w instalacji,
- nieprawidłowe podparcie przewodów i przenoszenie naprężeń na króćce.
Uszkodzona chłodnica przemysłowa powinna zostać sprawdzona również pod kątem przyczyny awarii. Naprawienie samego miejsca wycieku może dać krótkotrwały efekt, jeżeli w instalacji pozostaną nadmierne drgania, nieprawidłowe ciśnienie albo problem z zamarzaniem medium.
Jak zlokalizować nieszczelność chłodnicy?
Diagnostyka zaczyna się od oględzin całego wymiennika i jego przyłączy. Serwisant sprawdza kolektory, rurki, króćce, odpowietrzniki, zawory i połączenia. Ważne są ślady wilgoci, osadu, korozji oraz miejsca, w których medium mogło spływać po konstrukcji.
Lokalizacja wycieku nie zawsze jest oczywista. Medium może pojawić się w innym miejscu niż samo uszkodzenie. Woda lub glikol spływają po rurkach, obudowie i lamelach. Z tego powodu przypadkowe uszczelnianie widocznego miejsca bez sprawdzenia całego wymiennika może nie rozwiązać problemu.

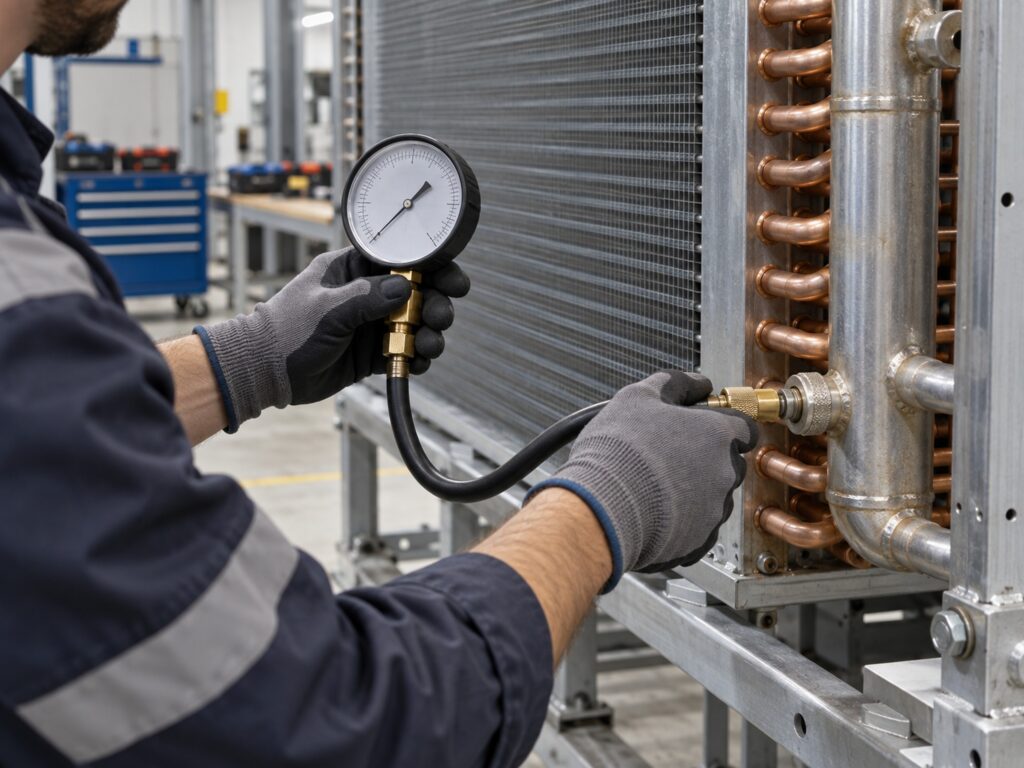

Próba szczelności chłodnicy przemysłowej z wykorzystaniem manometru.
Próba szczelności chłodnicy
Próba szczelności chłodnicy pozwala potwierdzić występowanie wycieku i dokładniej określić jego lokalizację. Sposób przeprowadzenia badania zależy od konstrukcji wymiennika, rodzaju medium oraz parametrów jego pracy.
Ciśnienie próby musi być dobrane do danego urządzenia i jego dokumentacji technicznej. Zbyt wysokie może powiększyć uszkodzenie lub zdeformować osłabiony wymiennik. Po wykonaniu naprawy szczelność sprawdza się ponownie, zanim chłodnica wróci do normalnej eksploatacji.
Na czym polega naprawa chłodnicy przemysłowej?
Naprawa chłodnicy przemysłowej może obejmować uszczelnienie połączenia, lutowanie, spawanie, wymianę uszkodzonego odcinka albo odtworzenie króćca. Zakres prac zależy od materiału, z którego wykonano wymiennik, miejsca nieszczelności oraz ogólnego stanu technicznego chłodnicy.
Typowy zakres prac obejmuje:
- odłączenie i zabezpieczenie wymiennika,
- usunięcie lub bezpieczne spuszczenie medium,
- oczyszczenie miejsca uszkodzenia,
- lokalizację wszystkich nieszczelności,
- naprawę rurki, kolektora, króćca lub połączenia,
- kontrolę pozostałych fragmentów wymiennika,
- wykonanie ponownej próby szczelności,
- montaż oraz sprawdzenie urządzenia podczas pracy.
Po naprawie trzeba ocenić nie tylko szczelność. Znaczenie mają również przepływ medium, spadek ciśnienia, temperatura zasilania i powrotu oraz stabilność pracy całej instalacji.
Kiedy regeneracja chłodnicy przemysłowej ma sens?
Regeneracja chłodnicy przemysłowej jest szerszym zakresem prac niż usunięcie pojedynczego wycieku. Może obejmować naprawę kilku fragmentów, wymianę osłabionych elementów, oczyszczenie wymiennika, prostowanie lamel oraz odtworzenie przyłączy lub mocowań.
Regenerację można rozważyć, gdy:
- główna konstrukcja chłodnicy pozostaje w dobrym stanie,
- nieszczelność dotyczy dostępnego fragmentu wymiennika,
- uszkodzenie ma charakter miejscowy,
- pozostałe rurki nie wykazują rozległej korozji,
- parametry chłodnicy nadal odpowiadają potrzebom instalacji,
- naprawa pozwoli przywrócić bezpieczną i stabilną pracę,
- czas oczekiwania na nowy wymiennik byłby zbyt długi.
Decyzji nie powinno się opierać wyłącznie na koszcie pojedynczej naprawy. Trzeba uwzględnić stan całego wymiennika, przewidywaną trwałość oraz konsekwencje kolejnego przestoju.
Przykład typowej naprawy nieszczelności
W instalacji wykorzystującej roztwór glikolu operator zauważył regularny spadek ciśnienia oraz wilgotne miejsce przy kolektorze chłodnicy. Oględziny nie pozwoliły jednoznacznie wskazać źródła wycieku. Dopiero próba szczelności wykazała niewielkie rozszczelnienie połączenia przy rurce wymiennika.
Uszkodzony fragment został oczyszczony i naprawiony. Następnie wykonano ponowną próbę szczelności oraz kontrolę parametrów po uruchomieniu instalacji. Ponieważ pozostała część chłodnicy nie wykazywała rozległej korozji, wymiana całego wymiennika nie była konieczna.
Nieszczelna chłodnica przemysłowa, kiedy naprawiać?
Naprawa jest uzasadniona przede wszystkim wtedy, gdy uszkodzenie jest miejscowe i można je usunąć bez osłabienia konstrukcji wymiennika. Istotna jest również możliwość wykonania skutecznej próby szczelności po zakończeniu prac.
Naprawa może być dobrym rozwiązaniem, jeżeli:
- wyciek występuje na pojedynczym połączeniu lub rurce,
- kolektory nie są objęte rozległą korozją,
- wymiennik nie jest zdeformowany,
- chłodnica ma odpowiednią wydajność,
- części zamienne lub materiały naprawcze są dostępne,
- naprawa nie stwarza ryzyka szybkiego powrotu awarii.
W niektórych przypadkach można odłączyć uszkodzony fragment obiegu. Takie rozwiązanie może jednak zmniejszyć powierzchnię wymiany ciepła. Przed jego zastosowaniem trzeba ocenić, czy chłodnica zachowa wymaganą wydajność.
Kiedy chłodnicę przemysłową lepiej wymienić?
Nie każdą chłodnicę opłaca się regenerować. Wymiana jest zwykle bezpieczniejsza, gdy korozja obejmuje wiele rurek i kolektorów, a kolejne nieszczelności pojawiają się w krótkich odstępach. Dotyczy to również wymienników zdeformowanych, wielokrotnie naprawianych albo niedopasowanych do aktualnych warunków pracy.
Za wymianą chłodnicy przemawiają:
- liczne ogniska korozji,
- wiele nieszczelnych rurek,
- pęknięcia lub deformacje kolektorów,
- rozległe uszkodzenia mechaniczne,
- powtarzające się awarie po wcześniejszych naprawach,
- zbyt mała wydajność wymiennika,
- brak możliwości wykonania trwałej naprawy,
- koszt regeneracji zbliżony do kosztu nowej chłodnicy.
Nowy wymiennik powinien zostać dobrany na podstawie rzeczywistych warunków pracy. Trzeba uwzględnić rodzaj medium, temperatury, przepływ, ciśnienie, wymaganą moc oraz dostępne miejsce montażowe. Samo odtworzenie wymiarów starej chłodnicy nie zawsze zapewni właściwe parametry.
Naprawa czy wymiana, od czego zależy decyzja?
Ostateczna decyzja powinna wynikać z diagnostyki. Serwis musi ocenić miejsce wycieku, stan materiału, zakres korozji, liczbę wcześniejszych napraw oraz znaczenie chłodnicy dla procesu technologicznego.
Jeżeli niewielka nieszczelność znajduje się na dostępnym połączeniu, naprawa może szybko przywrócić sprawność urządzenia. Gdy jednak wymiennik jest skorodowany w wielu miejscach, dalsze uszczelnianie zwykle tylko odsuwa konieczność wymiany.
Liczy się także koszt przestoju. W zakładzie pracującym w ruchu ciągłym kolejna awaria może być znacznie droższa niż wcześniejsza wymiana osłabionej chłodnicy.
Diagnostyka i naprawa chłodnic przemysłowych CoolingFlow
CoolingFlow wykonuje diagnostykę, próby szczelności, naprawę i regenerację chłodnic przemysłowych. Sprawdzamy rzeczywisty stan wymiennika, lokalizujemy wyciek i oceniamy, czy bezpieczna naprawa jest możliwa.
Nie ograniczamy się do uszczelnienia widocznego miejsca. Szukamy również przyczyny uszkodzenia, aby ograniczyć ryzyko ponownej awarii. Jeżeli regeneracja nie zapewni trwałego efektu, wskazujemy potrzebę wymiany chłodnicy.
Skontaktuj się z CoolingFlow, jeżeli zauważyłeś ubytek medium, mokre miejsca na wymienniku, spadek ciśnienia lub pogorszenie wydajności chłodzenia. Im wcześniej sprawdzimy chłodnicę, tym większa szansa na wykonanie naprawy przed poważnym uszkodzeniem i zatrzymaniem urządzenia.
