Naprawa HYFRA eChilly 5-S w CoolingFlow: awaria sprężarki, odkwaszanie układu, wymiana pompy i stabilna praca chłodziarki procesowej po serwisie R407C
Naprawa HYFRA eChilly 5-S w CoolingFlow polegała na przywróceniu stabilnej pracy chłodziarki procesowej po awarii sprężarki i zakwaszeniu układu chłodniczego. Urządzenie obsługiwało obieg wodno-glikolowy nagrzewnicy indukcyjnej, dlatego utrata chłodzenia powodowała przerwy w pracy stanowiska.
W takiej sytuacji nie wystarczy szybka wymiana jednego elementu. Najpierw trzeba ustalić, co doprowadziło do awarii, a następnie sprawdzić, czy zanieczyszczenia nie rozeszły się po całym obiegu. Dlatego potraktowaliśmy tę naprawę jako kompleksową opiekę techniczną nad układem chłodzenia procesu, a nie jako prostą wymianę sprężarki.
Jaką funkcję pełniła chłodziarka HYFRA eChilly 5-S?
Chłodziarka HYFRA eChilly 5-S pracowała z obiegiem wodno-glikolowym i odbierała ciepło z nagrzewnicy indukcyjnej. Tego typu odbiornik wymaga stałej temperatury medium, ponieważ wzrost temperatury cieczy szybko uruchamia zabezpieczenia termiczne. W rezultacie zatrzymuje się nie tylko samo chłodzenie, ale również proces technologiczny zależny od stabilnego odbioru ciepła.
Urządzenie miało wydajność chłodniczą 5,48 kW przy 32°C, pracowało na czynniku R407C i było wyposażone w sterownik Dixell oraz pompę obiegową Grundfos CM3-7. Te dane były potrzebne przy doborze części, ocenie strony chłodniczej i weryfikacji przepływu medium przez układ.
Najważniejsze dane techniczne urządzenia
- Model: HYFRA eChilly 5-S.
- Rok produkcji: 2019.
- Wydajność chłodnicza: 5,48 kW przy 32°C.
- Czynnik chłodniczy: R407C.
- Napełnienie układu: 0,95 kg.
- Sterownik: Dixell.
- Pompa obiegowa: Grundfos CM3-7.
- Zasilanie: 230 V / 50 Hz.
W CoolingFlow zaczynamy takie realizacje od oceny całego układu: chłodziarki, hydrauliki, przepływu, automatyki i odbiornika ciepła. Dzięki temu można odróżnić usterkę sprężarki od problemu z przepływem medium, zanieczyszczeniem wymiennika lub błędną pracą zaworu rozprężnego.
Objawy awarii HYFRA eChilly 5-S
Klient zgłosił spadek zdolności chłodniczej. Temperatura cieczy w obiegu rosła ponad wymaganą nastawę, a nagrzewnica indukcyjna wchodziła w zabezpieczenie termiczne. W efekcie stanowisko nie mogło pracować stabilnie, ponieważ odbiornik nie miał zapewnionego prawidłowego chłodzenia.
Co wskazywało na poważniejszą usterkę?
- wzrost temperatury medium mimo pracy urządzenia,
- przerwy w pracy nagrzewnicy indukcyjnej,
- ryzyko przegrzewania odbiornika,
- podejrzenie uszkodzenia sprężarki,
- możliwe zakwaszenie obiegu po awarii sprężarki,
- konieczność kontroli strony chłodniczej i wodno-glikolowej.
Takie objawy często mylą użytkowników. Czasem podejrzenie pada na pompę lub sterownik, podczas gdy prawdziwy problem leży po stronie obiegu chłodniczego. Dlatego pomiary ciśnień, temperatur i przegrzania są niezbędne, zanim zapadnie decyzja o zakresie naprawy.
Diagnoza: awaria sprężarki i zakwaszenie układu
Diagnostyka wykazała uszkodzenie sprężarki oraz zakwaszenie układu chłodniczego. To typowy skutek awarii typu burnout, czyli przepalenia uzwojeń silnika sprężarki. W takiej sytuacji do obiegu mogą trafić kwasy, wilgoć, nagar i produkty rozkładu oleju.
Ten etap wymaga dużej ostrożności. Jeżeli nowa sprężarka zostanie zamontowana w zanieczyszczonym układzie, będzie pracowała w agresywnym środowisku. W konsekwencji może dojść do ponownej awarii, nawet jeśli sam montaż został wykonany poprawnie.
Dlaczego sama wymiana sprężarki nie wystarcza?
Sama wymiana sprężarki rozwiązuje tylko widoczny skutek awarii. Nie usuwa kwasu, wilgoci i osadów, które po przepaleniu uzwojeń pozostają w obiegu. Dlatego w CoolingFlow przy takich naprawach sprawdzamy cały układ i dobieramy zakres prac tak, aby zabezpieczyć nowy podzespół przed ponownym uszkodzeniem.
W tym przypadku naprawa wymagała wymiany kilku elementów. Każdy z nich miał konkretne uzasadnienie techniczne, ponieważ sprężarka, filtr-osuszacz, zawór rozprężny i pompa obiegowa wpływają na stabilność pracy całego układu.

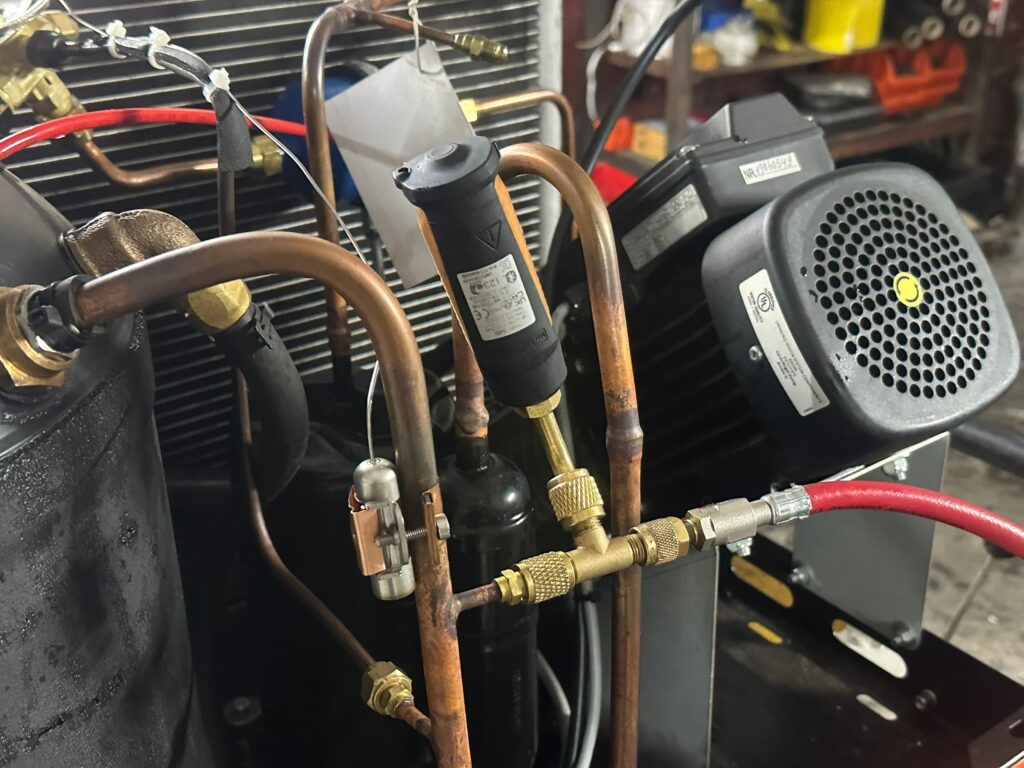

Zakres naprawy HYFRA eChilly 5-S
Naprawa została wykonana kompleksowo, z kontrolą strony chłodniczej i wodno-glikolowej. Dzięki temu urządzenie nie tylko wróciło do pracy, ale zostało zabezpieczone przed szybkim powrotem tej samej usterki.
Co wykonaliśmy podczas naprawy?
- odzysk czynnika R407C zgodnie z wymaganiami F-gaz,
- wymianę uszkodzonej sprężarki na nową, dobraną do parametrów urządzenia,
- montaż filtra-osuszacza z funkcją odkwaszania,
- wymianę termostatycznego zaworu rozprężnego z wyrównaniem zewnętrznym,
- wymianę pompy obiegowej Grundfos CM3-7,
- oczyszczenie i osuszenie układu chłodniczego,
- kontrolę szczelności,
- wykonanie próżni przed napełnieniem,
- napełnienie układu czynnikiem R407C,
- uruchomienie agregatu z pomiarem parametrów pracy.
Przy urządzeniach procesowych kolejność prac ma duże znaczenie. Najpierw trzeba usunąć skutki awarii, następnie przygotować układ do pracy nowej sprężarki, a dopiero później uruchomić urządzenie i ocenić jego zachowanie pod obciążeniem.
Odkwaszanie układu chłodniczego po awarii sprężarki
Odkwaszanie układu było jednym z najważniejszych etapów naprawy. Po przepaleniu sprężarki w obiegu mogą pozostać substancje, które uszkadzają nowy podzespół. Problem dotyczy szczególnie układów z olejem poliestrowym, ponieważ olej ten łatwo chłonie wilgoć, a wilgoć przyspiesza powstawanie kolejnych kwasów.
Z tego powodu zastosowaliśmy filtr-osuszacz z funkcją odkwaszania. Jego zadaniem jest wychwycenie wilgoci, kwasów i zanieczyszczeń stałych. Dzięki temu nowa sprężarka nie pracuje w środowisku, które mogłoby skrócić jej żywotność.
Co daje filtr-osuszacz odkwaszający?
- wiąże wilgoć pozostałą w układzie,
- neutralizuje część zanieczyszczeń kwasowych,
- chroni nową sprężarkę,
- ogranicza ryzyko blokowania zaworu rozprężnego,
- poprawia bezpieczeństwo uruchomienia po naprawie.
Właśnie ten etap odróżnia trwałą naprawę od pozornego uruchomienia urządzenia. Agregat może ruszyć po samej wymianie sprężarki, jednak bez oczyszczenia obiegu ryzyko ponownej awarii pozostaje wysokie.
Pomiary testo SMART — ciśnienia i przegrzanie chłodziarki HYFRA eChilly 5-S po naprawie
Zawór rozprężny i pompa obiegowa w układzie wodno-glikolowym
W ramach naprawy wymieniliśmy także termostatyczny zawór rozprężny z wyrównaniem zewnętrznym. Ten element odpowiada za dawkowanie czynnika do parownika i utrzymanie właściwego przegrzania. Po awarii sprężarki zawór może być zanieczyszczony lub niestabilny, dlatego jego wymiana była uzasadniona technicznie.
Wymieniona została również pompa obiegowa Grundfos CM3-7. Jej zadaniem jest utrzymanie przepływu medium wodno-glikolowego przez odbiornik ciepła. Jeżeli przepływ jest zbyt niski, temperatura cieczy rośnie mimo poprawnej pracy obiegu chłodniczego. Dlatego w CoolingFlow zawsze analizujemy jednocześnie stronę chłodniczą i hydrauliczną.
Dlaczego przepływ medium ma znaczenie?
Przepływ decyduje o tym, czy ciepło z odbiornika zostanie skutecznie odebrane. Przy zbyt małym przepływie nagrzewnica indukcyjna może się przegrzewać, chociaż sprężarka i zawór rozprężny pracują poprawnie. Z kolei źle dobrana pompa może powodować niestabilną pracę układu oraz niepotrzebne obciążenie instalacji.
Dlatego po wymianie pompy trzeba ocenić nie tylko samą pracę urządzenia, ale również zachowanie temperatury medium w czasie. Dopiero taki obraz pokazuje, czy układ wrócił do właściwych warunków pracy.
Uruchomienie HYFRA eChilly 5-S i kontrola parametrów
Po zakończeniu prac układ został napełniony czynnikiem R407C i uruchomiony z kontrolą parametrów. Sprawdziliśmy ciśnienie ssania, ciśnienie tłoczenia, temperaturę parowania, temperaturę skraplania, temperaturę rury ssawnej oraz przegrzanie. Takie pomiary pozwalają ocenić, czy zawór rozprężny reaguje prawidłowo, a sprężarka pracuje w bezpiecznym zakresie.
Parametry z rozruchu po naprawie
- Ciśnienie ssania LP: 5,97 bar.
- Temperatura parowania SST: 12,5°C.
- Ciśnienie tłoczenia HP: 13,86 bar.
- Temperatura skraplania SDT: 33,5°C.
- Temperatura rury ssawnej: 20,1°C.
- Przegrzanie: 7,6 K.
- Stosunek ciśnień sprężania: około 2,1.
Po stabilizacji ciśnienie ssania utrzymywało się na poziomie około 5,73 bar, a przegrzanie spadło do około 5,7 K. W praktyce taki przebieg oznacza, że układ nie wpadał w trwałe wahania, a zawór rozprężny utrzymywał stabilne warunki pracy.
Przy czynniku R407C trzeba zwracać uwagę na sposób interpretacji temperatur, ponieważ jest to mieszanina zeotropowa. Dlatego pomiary ciśnienia i temperatury należy analizować świadomie, a nie wyłącznie porównywać z jednym odczytem z manometru.
F-gaz, R407C i dokumentacja serwisowa
Układ pracujący na R407C wymaga prawidłowej obsługi czynnika, odzysku, kontroli szczelności i dokumentacji. Przy naprawach takich urządzeń nie wolno traktować czynnika chłodniczego jako dodatku do prac mechanicznych. Jest to część procesu serwisowego, która wpływa na bezpieczeństwo, zgodność z przepisami i późniejszą eksploatację.
W artykule dotyczącym obsługi czynników fluorowanych warto odnieść się do rozporządzenia UE 2024/573 dotyczącego F-gazów. Dla użytkownika instalacji najważniejsze jest to, aby naprawa obejmowała nie tylko wymianę części, ale również prawidłową obsługę czynnika, kontrolę szczelności i zapis parametrów po uruchomieniu.
Efekt naprawy HYFRA eChilly 5-S
Po zakończeniu naprawy agregat HYFRA eChilly 5-S wrócił do stabilnej pracy. Urządzenie utrzymywało parametry, pracowało bez alarmów i zapewniało odbiór ciepła z obiegu nagrzewnicy indukcyjnej. Dzięki temu stanowisko mogło wrócić do eksploatacji.
Co dała kompleksowa naprawa?
- przywrócenie pracy chłodziarki procesowej,
- usunięcie skutków awarii sprężarki,
- odkwaszenie i osuszenie układu,
- ochronę nowej sprężarki przed ponownym uszkodzeniem,
- stabilną pracę zaworu rozprężnego,
- odtworzenie przepływu medium wodno-glikolowego,
- powrót odbiornika ciepła do normalnej pracy.
W CoolingFlow takie realizacje traktujemy jako połączenie diagnostyki, naprawy i opieki technicznej nad procesem. Jeżeli chłodziarka obsługuje odbiornik technologiczny, liczy się nie tylko samo uruchomienie agregatu, ale również stabilność temperatury medium po powrocie urządzenia do pracy.
CoolingFlow: naprawa, serwis i modernizacja układów chłodzenia
CoolingFlow wykonuje diagnostykę, naprawy i modernizacje agregatów wody lodowej, chillerów procesowych oraz układów wodno-glikolowych. Pracujemy przy urządzeniach wykorzystywanych w zakładach produkcyjnych, instalacjach technologicznych i systemach chłodzenia maszyn.
Jeżeli chcesz sprawdzić podobne usługi, zobacz również serwis chiller Hyfra, serwis chillerów CoolingFlow oraz systemy chłodzenia wodą lodową. Przy awarii urządzenia procesowego możesz również przejść bezpośrednio do formularza kontaktowego: kontakt CoolingFlow.
Najczęstsze pytania
Czy po awarii sprężarki w HYFRA eChilly 5-S wystarczy wymienić samą sprężarkę?
Nie. Po przepaleniu sprężarki w układzie mogą pozostać kwasy, wilgoć i produkty rozkładu oleju. Jeżeli nowa sprężarka zostanie zamontowana bez oczyszczenia oraz odkwaszenia obiegu, może szybko ulec ponownej awarii.
Dlaczego przy naprawie HYFRA eChilly 5-S wymienia się filtr odkwaszający?
Filtr odkwaszający chroni nową sprężarkę przed pracą w zanieczyszczonym środowisku. Wychwytuje wilgoć, kwasy i część zanieczyszczeń stałych, które mogą pozostać w układzie po przepaleniu sprężarki.
Co oznacza stabilne przegrzanie po naprawie agregatu?
Stabilne przegrzanie oznacza, że zawór rozprężny prawidłowo dawkuje czynnik, a sprężarka pracuje w bezpiecznych warunkach. Jeżeli przegrzanie stale pływa, trzeba sprawdzić dobór zaworu, napełnienie, przepływ powietrza lub stan wymiennika.
Czy CoolingFlow naprawia chłodziarki HYFRA i układy wodno-glikolowe?
Tak. CoolingFlow zajmuje się diagnostyką, naprawą i modernizacją chillerów, chłodziarek procesowych oraz układów wodno-glikolowych. Zakres prac dobieramy do urządzenia, aplikacji i wymagań procesu technologicznego.
Podsumowanie
Naprawa HYFRA eChilly 5-S pokazała, że awaria sprężarki w chłodziarce procesowej wymaga szerszej diagnostyki niż sama wymiana uszkodzonego elementu. Dopiero odkwaszenie układu, wymiana elementów regulacyjnych, kontrola strony wodno-glikolowej i pomiary po uruchomieniu dają podstawę do stabilnej pracy urządzenia. Jeśli potrzebujesz diagnostyki lub naprawy agregatu wody lodowej, skontaktuj się z CoolingFlow.
