Dry cooler nie chłodzi i temperatura medium zaczyna rosnąć? Taki objaw nie oznacza jeszcze uszkodzenia wymiennika. Problem może leżeć po stronie powietrza, wentylatorów, hydrauliki, automatyki albo medium. Znaczenie ma również temperatura zewnętrzna oraz rzeczywiste obciążenie cieplne instalacji.
W zakładzie przemysłowym spadek wydajności dry coolera szybko wpływa na cały proces. Rosną temperatury maszyn, wymienników lub instalacji technologicznej. Wentylatory osiągają maksymalne obroty, lecz układ nadal nie wraca do wymaganych parametrów.
Dlatego diagnostyka powinna objąć cały obieg odprowadzania ciepła. Samo mycie lameli nie zawsze rozwiąże problem. Trzeba ustalić, gdzie dokładnie instalacja traci swoją zdolność chłodzenia.
Spis treści:
Co oznacza, że dry cooler nie osiąga temperatury?
Dry cooler przekazuje ciepło z cieczy do powietrza zewnętrznego. Medium przepływa przez wymiennik rurowo lamelowy. Wentylatory wymuszają przepływ powietrza przez powierzchnię wymiany ciepła.
Skuteczność tego procesu zależy od różnicy temperatur. Istotna jest temperatura cieczy oraz powietrza wpływającego do chłodnicy. W standardowym trybie suchym urządzenie nie wytwarza chłodu jak chiller.
Wraz ze wzrostem temperatury zewnętrznej maleje dostępna różnica temperatur. Wtedy spada również możliwa moc odprowadzania ciepła. Urządzenie może więc działać prawidłowo, lecz nie osiągać parametrów wymaganych przez proces.
Dlatego pierwszym krokiem nie powinna być wymiana podzespołów. Najpierw trzeba porównać aktualne warunki z założeniami projektowymi urządzenia.
Jakie objawy daje spadek wydajności dry coolera?
Spadek wydajności dry coolera może pojawiać się stopniowo. Operator często zauważa problem dopiero podczas cieplejszych dni lub większego obciążenia produkcji.
Typowe objawy obejmują:
- wzrost temperatury medium za dry coolerem,
- coraz mniejszą różnicę temperatur przed i za chłodnicą,
- długą pracę wentylatorów na wysokich obrotach,
- nieosiąganie zadanej temperatury podczas pełnego obciążenia,
- alarmy temperaturowe w instalacji technologicznej,
- wzrost temperatury maszyn lub innych odbiorników,
- niestabilną temperaturę w obiegu glikolu lub wody,
- wyraźnie słabszy przepływ powietrza przez część wymiennika.
Niska wydajność dry coolera staje się szczególnie widoczna latem. W chłodniejszych warunkach zapas mocy może maskować istniejący problem.
Najczęstsze przyczyny, dlaczego dry cooler nie chłodzi
Zabrudzony wymiennik lamelowy
Dry cooler pracuje na zewnątrz i przepuszcza ogromne ilości powietrza. Na lamelach osiada kurz, pył, pyłki roślin oraz zanieczyszczenia technologiczne. W pobliżu produkcji mogą pojawiać się również tłuste osady.
Zanieczyszczenia stopniowo zamykają przestrzeń pomiędzy lamelami. Maleje wtedy rzeczywisty przepływ powietrza przez wymiennik. Jednocześnie pogarsza się odbiór ciepła z powierzchni chłodnicy.
Brud nie zawsze widać od strony zewnętrznej. Część osadów znajduje się głębiej w pakiecie lamelowym. Dlatego ocenę wymiennika trzeba wykonać z obu stron.
Czyszczenie powinno uwzględniać konstrukcję oraz stan lameli. Zbyt agresywna metoda może je pozaginać. Wtedy przepływ powietrza pogorszy się pomimo usunięcia zabrudzeń.

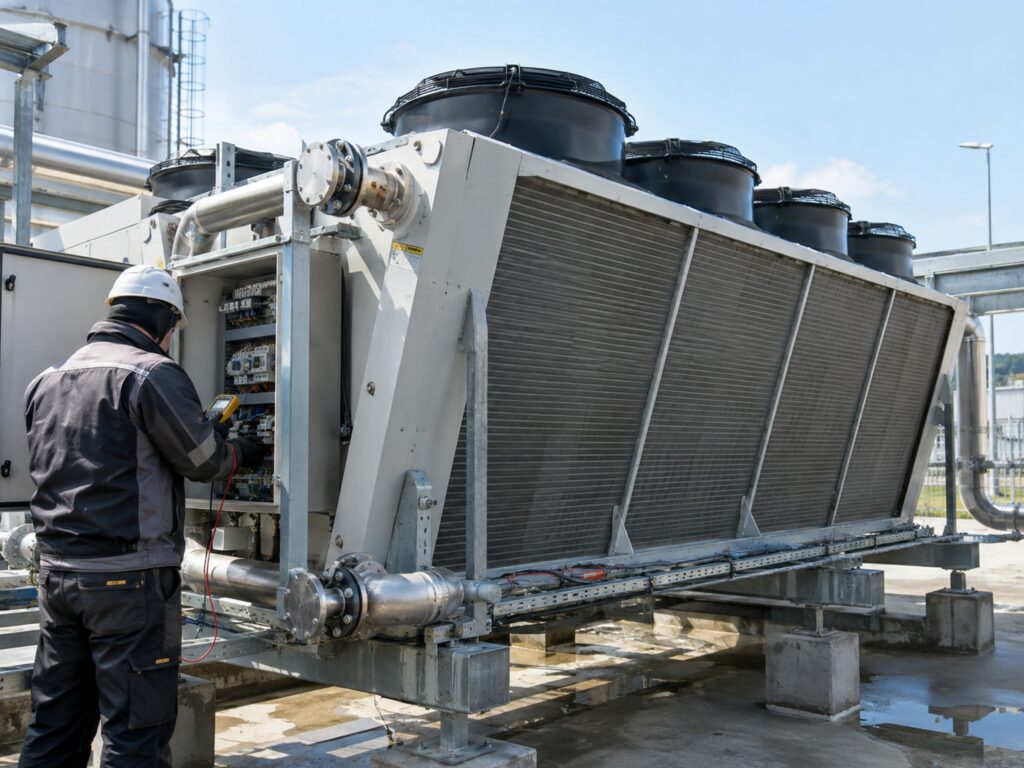

Kontrola przemysłowego dry coolera podczas diagnostyki spadku wydajności chłodzenia.
Niesprawne wentylatory lub niewłaściwy kierunek obrotów
Wentylator może się obracać i jednocześnie nie zapewniać wymaganego przepływu. Dlatego sama obserwacja pracującego wirnika nie wystarcza.
Podczas diagnostyki trzeba sprawdzić wszystkie sekcje wentylatorowe. Znaczenie mają kierunek obrotów, prędkość, pobór prądu oraz stan mechaniczny.
Problem może powodować uszkodzony silnik, sterownik albo układ regulacji obrotów. Przyczyną bywają również zużyte łożyska, uszkodzone łopaty lub nadmierne drgania.
W dużym dry coolerze pracuje często kilka lub kilkanaście wentylatorów. Awaria jednej sekcji może długo pozostawać niezauważona. Niedobór wydajności ujawnia się dopiero podczas największego obciążenia.
Jeżeli problem dotyczy właśnie sekcji wentylatorowej, wymaga ona osobnej diagnostyki. Nie należy kompensować awarii zwiększaniem obrotów pozostałych wentylatorów bez sprawdzenia całego układu.
Zbyt mały przepływ powietrza przez dry cooler
Nawet czysty wymiennik potrzebuje odpowiedniej ilości powietrza. Przepływu nie mogą ograniczać ściany, konstrukcje, inne urządzenia lub składowane materiały.
Szczególnie niekorzystna jest recyrkulacja gorącego powietrza. Powietrze opuszczające chłodnicę ponownie trafia wtedy na jej wlot. Dry cooler pracuje więc przy wyższej temperaturze niż rzeczywista temperatura otoczenia.
Taki problem może wystąpić po rozbudowie zakładu. Czasami przyczyną jest dostawienie kolejnego urządzenia albo wykonanie nowej zabudowy.
Podczas diagnostyki trzeba więc mierzyć temperaturę powietrza przy wlocie. Sama informacja z czujnika pogodowego nie zawsze pokazuje warunki pracy chłodnicy.
Zbyt mały przepływ wody lub glikolu
Po stronie hydraulicznej dry cooler również potrzebuje określonego przepływu. Jeżeli przepływ spada, zmieniają się warunki wymiany ciepła.
Najczęstsze przyczyny problemów hydraulicznych to:
- zabrudzony filtr lub separator zanieczyszczeń,
- niewłaściwa praca pompy obiegowej,
- nieprawidłowa nastawa pompy,
- częściowo zamknięty zawór,
- niesprawny zawór regulacyjny,
- zapowietrzenie instalacji,
- zanieczyszczenie przewodów albo wymiennika,
- nieszczelność i ubytek medium.
Przy problemach z przepływem trzeba sprawdzić całą hydraulikę. Przydatny będzie również artykuł o tym, jak zachowuje się zapowietrzona instalacja wody lodowej.
Nieprawidłowe stężenie lub stan glikolu
Dry coolery pracujące na zewnątrz często wykorzystują roztwór glikolu. Chroni on instalację przed zamarzaniem. Jego stężenie musi jednak odpowiadać rzeczywistym warunkom pracy.
Zwiększenie zawartości glikolu zmienia właściwości medium. Rośnie między innymi jego lepkość. Ma to znaczenie dla przepływu, oporów hydraulicznych oraz pracy pompy.
Dlatego nie powinno się bez potrzeby zwiększać stężenia glikolu. Parametr trzeba dobrać do wymaganej ochrony przed zamarzaniem. Należy także uwzględnić konstrukcję całego obiegu.
Podczas diagnostyki sprawdzamy nie tylko stężenie. Znaczenie ma także stan medium, jego temperatura oraz obecność zanieczyszczeń.
Powietrze w instalacji ogranicza przepływ
Powietrze może zgromadzić się również w samym dry coolerze. Sprzyja temu wysokie położenie urządzenia względem pozostałej instalacji.
Problem często pojawia się po opróżnianiu i ponownym napełnianiu obiegu. Kieszeń powietrzna ogranicza wykorzystanie części powierzchni wymiennika.
Objawem może być nierównomierna temperatura poszczególnych sekcji. Pojawiają się również szumy oraz wahania przepływu.
Samo otwarcie jednego odpowietrznika nie zawsze usuwa problem. Trzeba sprawdzić sposób prowadzenia rurociągów oraz punkty odpowietrzania instalacji.
Automatyka nie załącza pełnej wydajności chłodnicy
Dry cooler ma za małą wydajność również wtedy, gdy automatyka nie wykorzystuje jego możliwości. Przyczyną może być błędny pomiar temperatury albo nieprawidłowy sygnał sterujący.
Trzeba sprawdzić czujniki, sterownik oraz sposób załączania kolejnych wentylatorów. W urządzeniach z regulacją obrotów kontrolujemy także sygnały sterujące napędami EC lub falownikami.
Błędny czujnik może informować sterownik o zbyt niskiej temperaturze. Automatyka ogranicza wtedy wydajność wentylatorów pomimo rosnącej temperatury procesu.
Podobny problem pojawia się po zmianie nastaw. Dlatego serwisant powinien sprawdzić rzeczywistą temperaturę niezależnym przyrządem pomiarowym.
Dry cooler został dobrany do innych warunków pracy
Nie każdy problem oznacza awarię dry coolera. Czasami instalacja po prostu pracuje poza wcześniejszym punktem projektowym.
Zakład mógł zwiększyć produkcję, dołożyć maszyny lub zmienić parametry procesu. Wzrosła wtedy ilość ciepła, którą trzeba odprowadzić.
Znaczenie mają również wymagania dotyczące temperatury medium. Obniżenie temperatury zadanej zwiększa wymagania wobec dry coolera.
W takiej sytuacji serwis może potwierdzić prawidłowe działanie wszystkich podzespołów. Mimo tego urządzenie nadal nie zapewnia wymaganej temperatury.
Wtedy potrzebny jest audyt całego układu. Czasami rozwiązaniem będzie modernizacja, dodatkowa powierzchnia wymiany albo zmiana koncepcji chłodzenia.

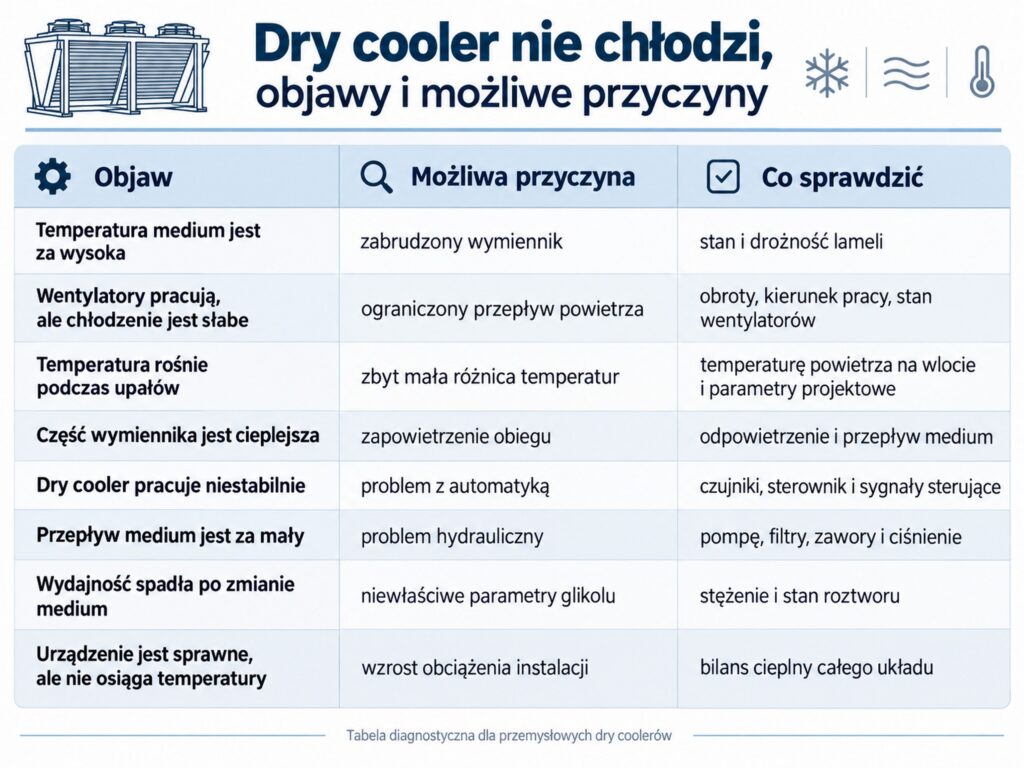

Tabela diagnostyczna dry coolera, najczęstsze objawy spadku wydajności, możliwe przyczyny i elementy do sprawdzenia.
Jak diagnozujemy spadek wydajności dry coolera?
Skuteczna diagnostyka nie zaczyna się od przypadkowej wymiany części. Najpierw trzeba zebrać dane i ustalić rzeczywisty punkt pracy urządzenia.
Sprawdzamy temperaturę medium przed i za dry coolerem. Porównujemy ją z temperaturą powietrza wpływającego do wymiennika. Oceniamy także obciążenie procesu podczas wykonywania pomiarów.
Następnie kontrolujemy przepływ po obu stronach wymiennika. Po stronie powietrza oceniamy wentylatory, wymiennik oraz możliwość recyrkulacji. Po stronie hydraulicznej sprawdzamy pompy, filtry, zawory i medium.
Ważne jest również porównanie obecnych parametrów z wcześniejszą pracą urządzenia. Jeżeli instalacja kiedyś utrzymywała temperaturę, trzeba znaleźć przyczynę zmiany.
Diagnostyka obejmuje między innymi:
- pomiar temperatury medium na wejściu i wyjściu,
- pomiar temperatury powietrza przy wlocie chłodnicy,
- kontrolę pracy wszystkich wentylatorów,
- sprawdzenie kierunku i prędkości obrotowej wentylatorów,
- ocenę zabrudzenia wymiennika lamelowego,
- kontrolę drożności przestrzeni wokół urządzenia,
- sprawdzenie pomp, filtrów oraz armatury,
- ocenę przepływu medium przez wymiennik,
- kontrolę stężenia i stanu glikolu,
- sprawdzenie czujników oraz układu sterowania.
Czy samo czyszczenie dry coolera wystarczy?
Czyszczenie pomaga wtedy, gdy zabrudzenie rzeczywiście ogranicza przepływ powietrza. Nie naprawi jednak problemu z pompą, wentylatorem lub automatyką.
Nie usunie również recyrkulacji gorącego powietrza. Tak samo nie poprawi źle dobranego stężenia glikolu albo niewłaściwego przepływu.
Dlatego przed czyszczeniem dobrze określić przyczynę spadku wydajności. Po wykonaniu prac trzeba ponownie zmierzyć temperatury oraz sprawdzić działanie urządzenia.
CoolingFlow wykonuje serwis dry coolerów, diagnostykę, czyszczenie oraz naprawy przemysłowych suchych chłodnic. Sprawdzamy urządzenie razem z hydrauliką i automatyką współpracującej instalacji.
Dry cooler trzeba oceniać razem z całą instalacją
Dry cooler nie chłodzi czasami tylko pozornie. Problem może znajdować się kilka metrów dalej, na pompie, zaworze lub filtrze.
W dużym zakładzie trzeba patrzeć na cały bilans cieplny. Dry cooler współpracuje z pompami, wymiennikami, odbiornikami oraz automatyką.
Podobne zależności występują w rozbudowanych systemach chłodzenia wodą lodową. Sprawność pojedynczego urządzenia nie zapewnia prawidłowej pracy całego obiegu.
Dlatego podczas diagnostyki analizujemy również zmiany wykonane w instalacji. Znaczenie może mieć wymiana pompy, nowy odbiornik albo zmiana nastaw sterownika.
Serwis dry coolera CoolingFlow
Jeżeli dry cooler nie osiąga temperatury, nie warto długo kompensować problemu maksymalnymi obrotami wentylatorów. W instalacji przemysłowej taki objaw może szybko wpłynąć na stabilność procesu.
CoolingFlow diagnozuje i serwisuje dry coolery pracujące w instalacjach przemysłowych. Sprawdzamy wymiennik, wentylatory, automatykę, przepływ oraz parametry medium. W razie potrzeby analizujemy również współpracującą instalację hydrauliczną.
Potrzebujesz diagnostyki lub serwisu dry coolera? Zadzwoń do CoolingFlow pod numer +48 501 179 381 albo napisz na info@coolingflow.pl Obsługujemy przemysłowe instalacje chłodnicze na terenie całej Polski.
FAQ, problemy z wydajnością dry coolera
Dlaczego dry cooler nie chłodzi mimo pracy wentylatorów?
Przyczyną może być zabrudzony wymiennik, niski przepływ medium lub recyrkulacja powietrza. Trzeba również sprawdzić obroty wentylatorów, automatykę oraz temperaturę zewnętrzną. Sam fakt pracy wentylatorów nie potwierdza pełnej wydajności urządzenia.
Dlaczego dry cooler nie osiąga zadanej temperatury podczas upału?
Wydajność suchej chłodnicy zależy od temperatury powietrza zewnętrznego. Wraz z jej wzrostem maleje różnica temperatur dostępna dla wymiany ciepła. Urządzenie może wtedy osiągnąć granicę swojej wydajności projektowej.
Czy zabrudzony dry cooler może powodować wzrost temperatury medium?
Tak. Osady pomiędzy lamelami ograniczają przepływ powietrza przez wymiennik. Pogarsza się wtedy odprowadzanie ciepła, a temperatura medium na wyjściu może wzrosnąć.
Czy zbyt duże stężenie glikolu może obniżyć wydajność dry coolera?
Stężenie glikolu wpływa na właściwości cieplne i hydrauliczne medium. Wraz ze zmianą stężenia zmienia się między innymi lepkość. Dlatego roztwór powinien zapewniać wymaganą ochronę przed zamarzaniem bez niepotrzebnego zwiększania stężenia.
