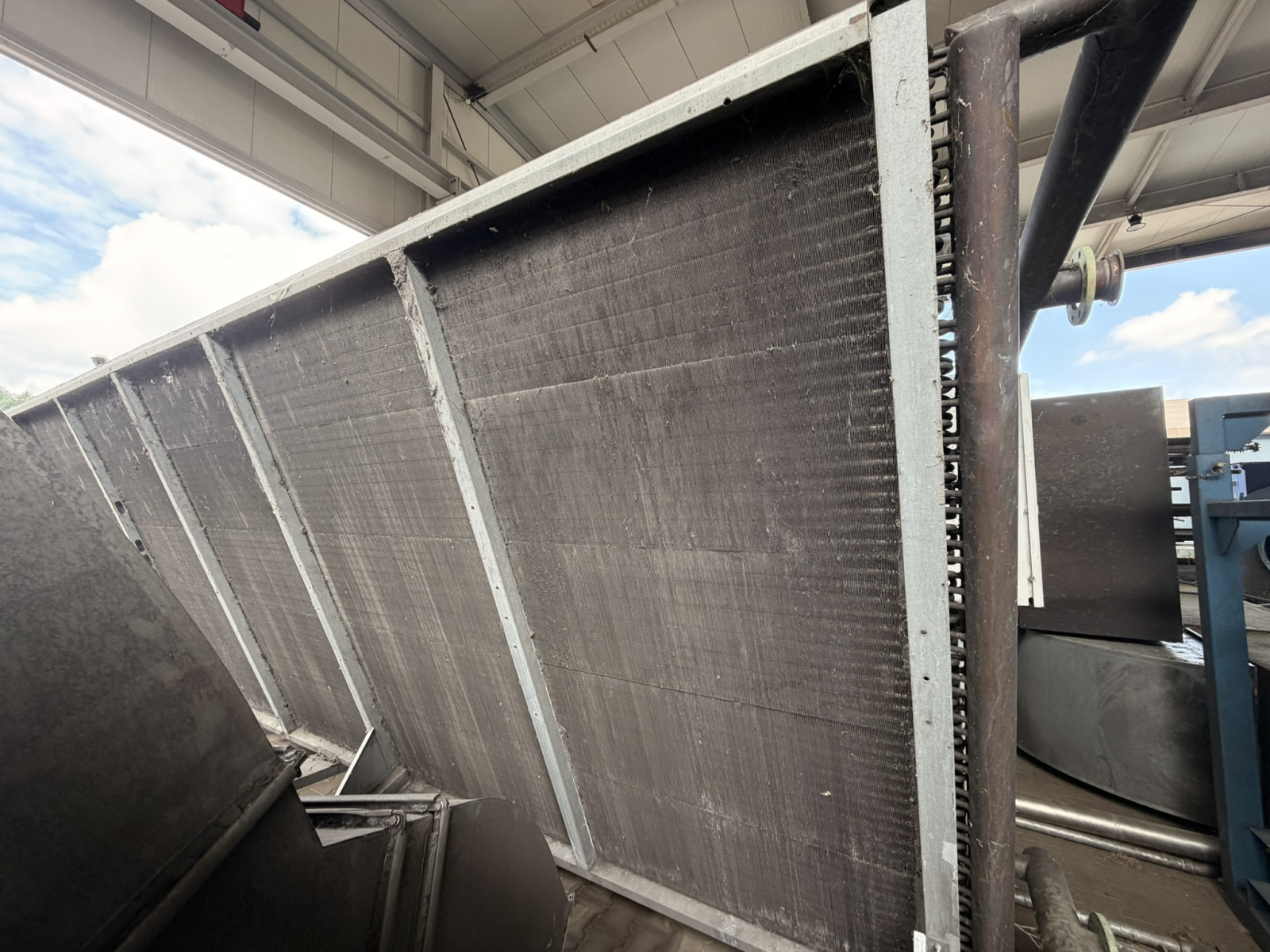

Na czym polega diagnostyka dry coolera w układzie glikolowym
Diagnostyka dry coolera to zaplanowana kontrola stanu technicznego suchej chłodnicy, która odpowiada za odbiór ciepła z instalacji glikolowej, obejmująca ocenę wymiennika lamelowego, wentylatorów osiowych, układu regulacji obrotów, automatyki sterującej oraz szczelności obiegu medium. Celem przeglądu jednostki NDV-AC-4000-6Y DAC jest utrzymanie stabilnej temperatury glikolu podawanego do procesu produkcyjnego. Sprawność chłodnicy przekłada się wprost na powtarzalność pracy maszyn. Gdy dry cooler traci wydajność, temperatura medium rośnie, a urządzenia technologiczne pracują poza założonym oknem parametrów. Dla zakładu oznacza to spadek jakości, alarmy oraz realne ryzyko przestoju. Dlatego traktujemy przegląd nie jak formalność, lecz jak element utrzymania ciągłości procesu.

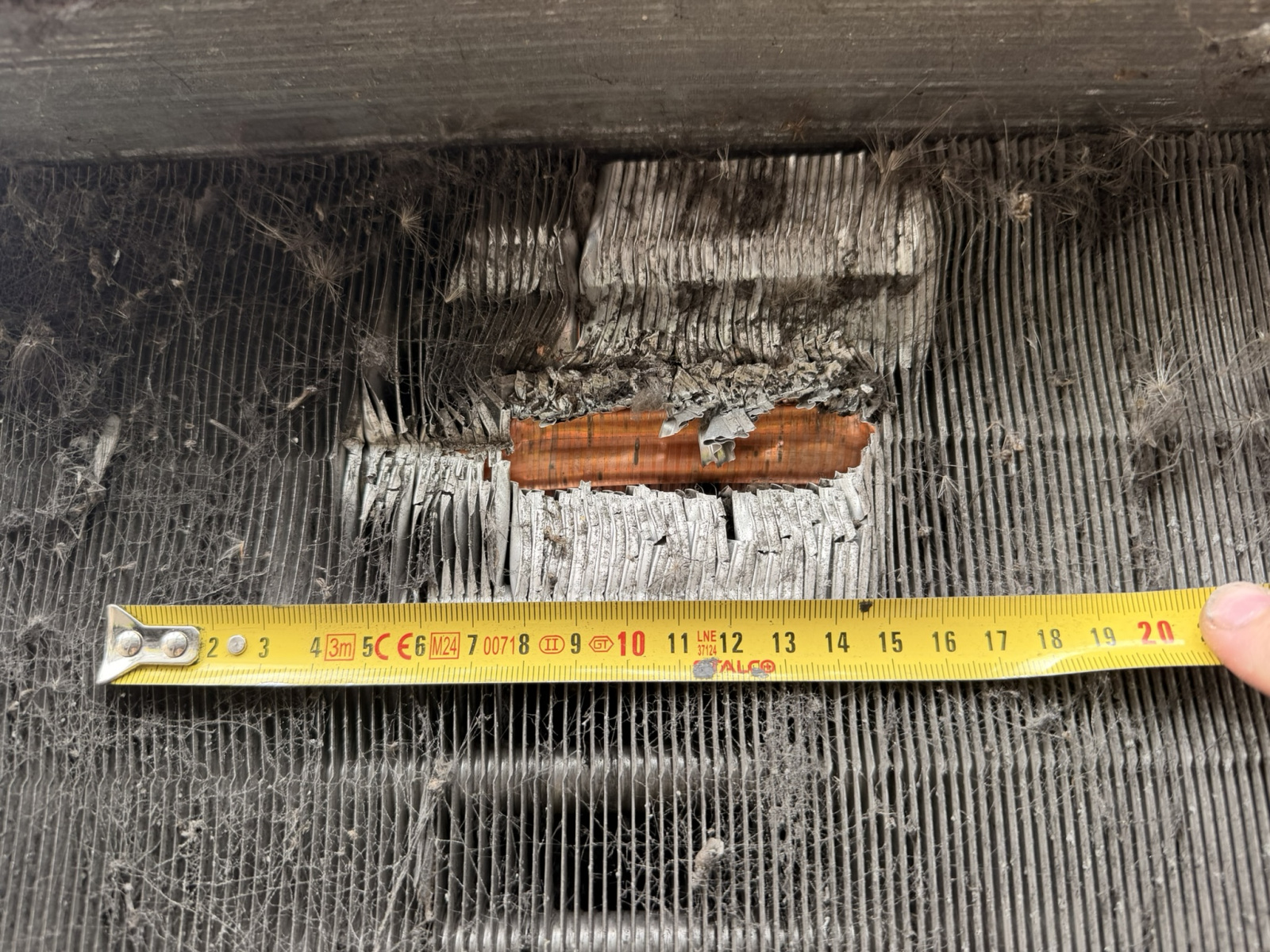

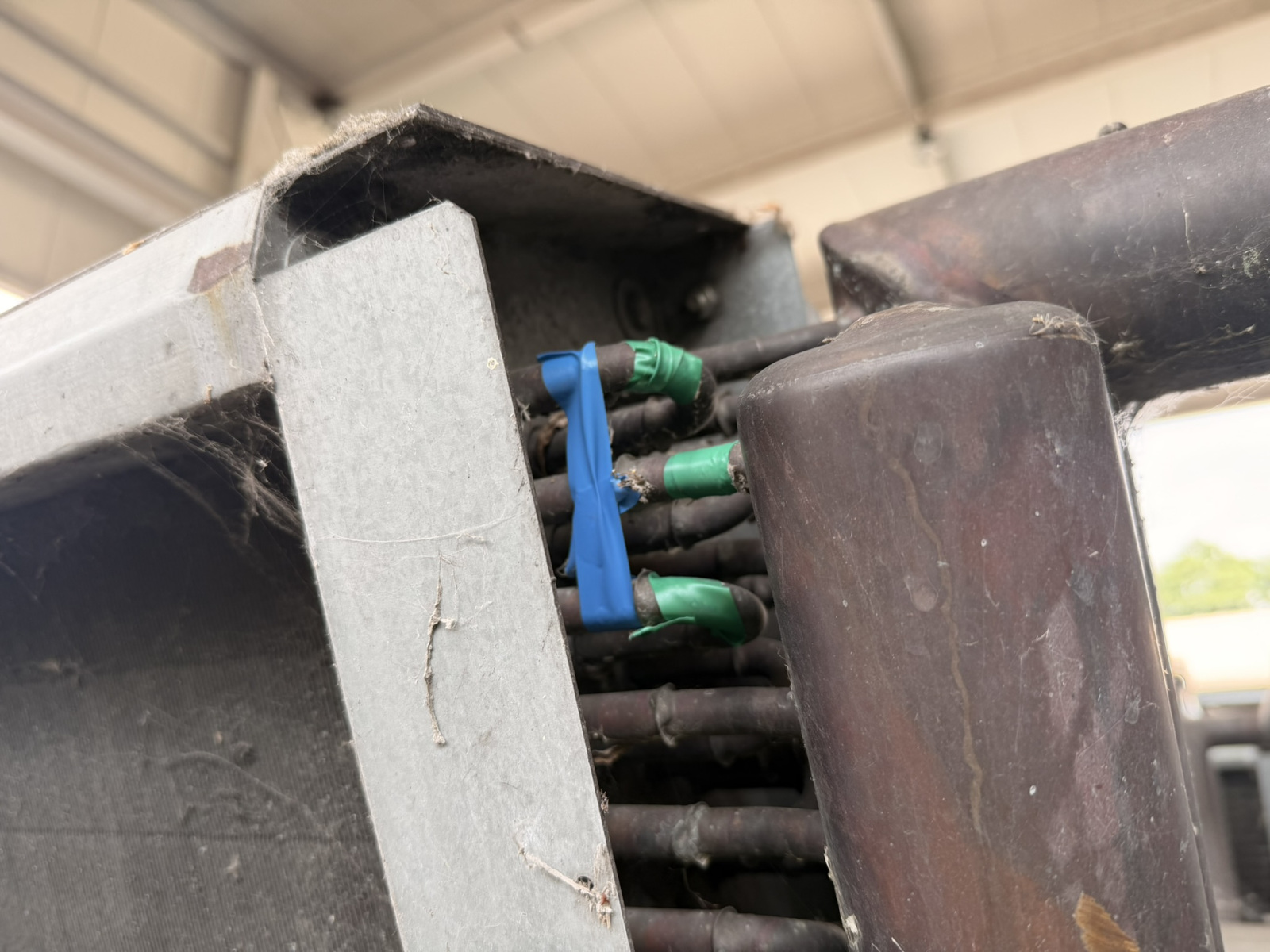

Kontrola wymiennika lamelowego i czyszczenie powierzchni wymiany ciepła
Wymiennik lamelowy stanowi serce dry coolera, ponieważ to na jego powierzchni glikol oddaje ciepło do przepływającego powietrza. Z czasem między lamelami osadza się pył, pyłki roślinne, a w otoczeniu zakładów spożywczych także aerozole tłuszczu. W rezultacie maleje przepływ powietrza, spada współczynnik wymiany ciepła, a chłodnica pracuje dłużej dla tego samego efektu. Podczas przeglądu oceniamy stopień zabrudzenia, sprawdzamy geometrię lameli oraz szukamy miejsc zagniecionych. Następnie dobieramy metodę czyszczenia, od mycia wodą pod kontrolowanym ciśnieniem po środki chemiczne przeznaczone do powierzchni aluminiowych. Dodatkowo prostujemy pogięte lamele, gdyż lokalne przewężenia zaburzają rozkład strumienia powietrza. Regularne czyszczenie wymiennika obniża pobór energii i wydłuża żywotność jednostki. Zaniedbany wymiennik z kolei wymusza wyższe obroty wentylatorów i przyspiesza ich zużycie.

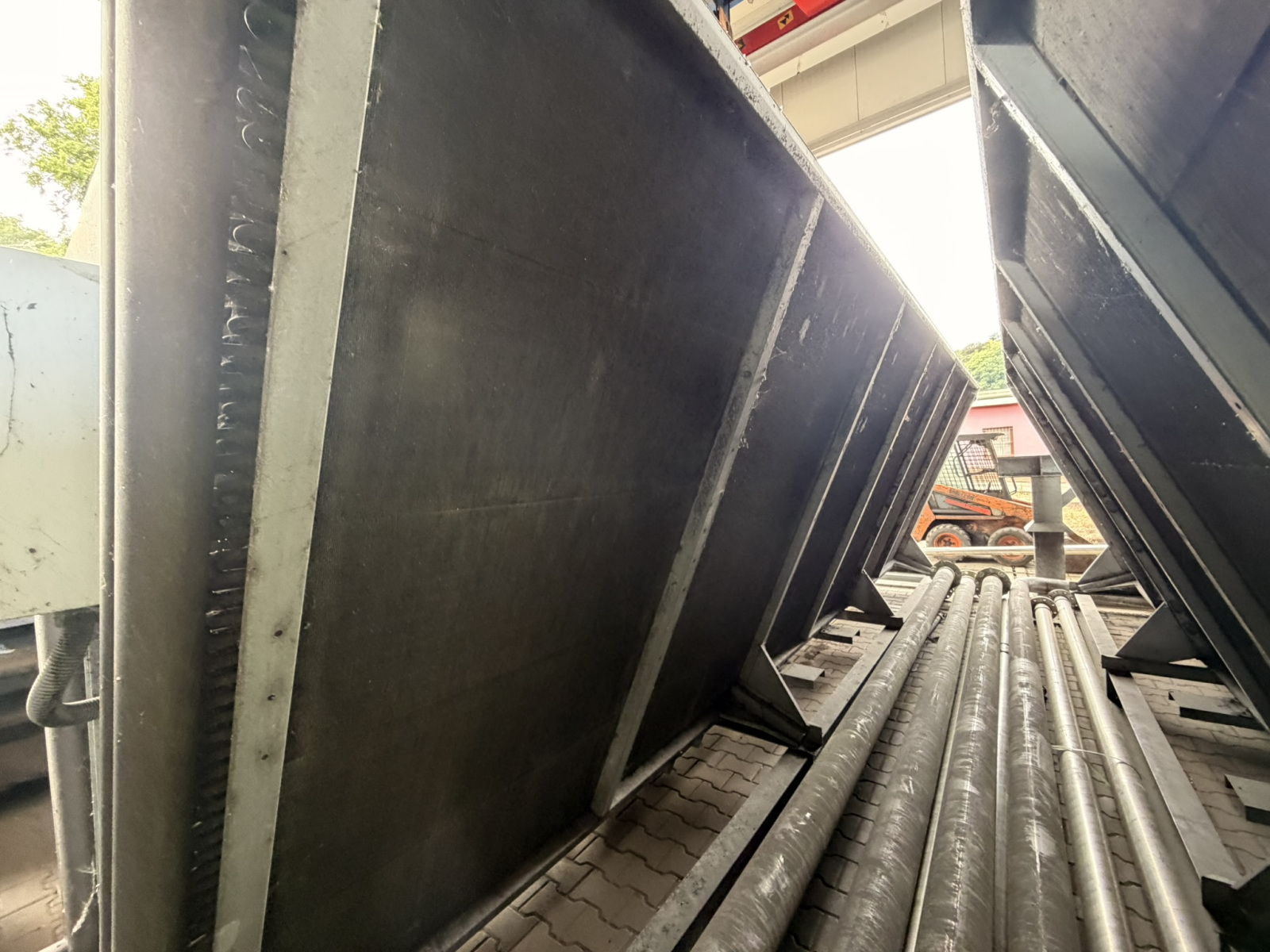

Wentylatory osiowe, pobór prądu i stan łożysk
Wentylatory osiowe wymuszają przepływ powietrza przez wymiennik, dlatego ich kondycja bezpośrednio decyduje o wydajności chłodzenia. W ramach diagnostyki dry coolera mierzymy pobór prądu każdego silnika i porównujemy go z wartościami znamionowymi z tabliczki. Podwyższony pobór sygnalizuje opory mechaniczne, zabrudzenie lub zużyte łożyska. Następnie sprawdzamy łożyska pod kątem luzu, drgań oraz charakterystycznego hałasu, ponieważ wczesne objawy pozwalają wymienić element, zanim dojdzie do zatarcia. Kontrolujemy również układ regulacji obrotów, czyli sterowniki wentylatorów EC lub przemienniki częstotliwości. Poprawna regulacja utrzymuje temperaturę glikolu w wąskim zakresie i ogranicza zużycie energii przy niskim obciążeniu. Co więcej, równomierna praca całej baterii wentylatorów zapobiega powstawaniu stref o gorszym chłodzeniu. Jeśli jeden silnik pracuje słabiej, część wymiennika przestaje efektywnie oddawać ciepło.
Jakie parametry sprawdzamy podczas diagnostyki dry coolera?
Rzetelny przegląd dry coolera opiera się na pomiarach, a nie na oględzinach. Poniżej zebraliśmy zakres kontroli, który wykonujemy przy jednostce NDV-AC-4000-6Y DAC oraz innych chłodnicach suchych pracujących na glikolu.
- Stopień zabrudzenia i geometria wymiennika lamelowego wraz z oceną powierzchni wymiany ciepła.
- Pobór prądu poszczególnych silników wentylatorów w odniesieniu do wartości znamionowych.
- Stan łożysk wentylatorów, poziom drgań oraz hałasu podczas pracy.
- Działanie układu regulacji obrotów i reakcja na zmianę obciążenia cieplnego.
- Poprawność wskazań czujników temperatury na wlocie i wylocie chłodnicy.
- Szczelność instalacji glikolowej, w tym połączeń, armatury i odpowietrzników.
- Przepływ medium oraz spadek ciśnienia na wymienniku.
- Reakcja automatyki na stany alarmowe i progi zabezpieczeń.
Taki komplet danych pozwala ocenić, czy chłodnica utrzyma parametry procesu również w szczycie sezonu. Dzięki temu planujemy naprawy z wyprzedzeniem, zamiast reagować na awarię w najgorszym momencie. Jeśli potrzebujesz przeglądu przed nadchodzącym latem, zgłoś nam instalację do diagnostyki, a przyjedziemy z kompletem przyrządów pomiarowych.
Szczelność instalacji glikolowej i przepływ medium
Dry cooler jest końcowym elementem obiegu, w którym krąży wodny roztwór glikolu. Z tego powodu szczelność instalacji glikolowej badamy równie starannie jak sam wymiennik. Sprawdzamy połączenia kołnierzowe, złączki, armaturę odcinającą oraz odpowietrzniki, ponieważ nawet niewielki ubytek medium obniża ciśnienie i zapowietrza układ. Powietrze w obiegu pogarsza przepływ i sprzyja korozji. Następnie mierzymy przepływ glikolu oraz spadek ciśnienia, aby potwierdzić, że pompa pokonuje opory instalacji. Oceniamy także sam czynnik, czyli stężenie glikolu, odczyn oraz stan inhibitorów korozji. Zużyty roztwór traci właściwości ochronne i przyspiesza degradację rurek oraz uszczelnień. W takich przypadkach doradzamy w zakresie doboru i wymiany glikolu technologicznego, aby przywrócić właściwą ochronę przeciwzamrożeniową i antykorozyjną. Sprawny obieg to warunek stabilnej temperatury na wejściu do procesu.
Automatyka, czujniki temperatury i ocena wydajności chłodzenia
Ostatni etap przeglądu obejmuje automatykę oraz weryfikację, czy chłodnica realnie oddaje zakładane ciepło. Sprawdzamy działanie sterownika, progi zabezpieczeń oraz reakcję układu na symulowane stany alarmowe. Czujniki temperatury na wlocie i wylocie porównujemy z wzorcowym przyrządem, gdyż błąd wskazania kilku stopni fałszuje cały bilans regulacji. Następnie oceniamy wydajność chłodzenia na podstawie różnicy temperatur medium oraz temperatury powietrza otoczenia. Taka analiza pokazuje, ile rezerwy mocy pozostało w jednostce i czy poradzi sobie w upalne dni. Punktem odniesienia przy tej ocenie jest certyfikowana wydajność chłodnic suchych potwierdzana przez niezależne organizacje branżowe. Jeśli pomiary odbiegają od możliwości technicznych chłodnicy, wskazujemy przyczynę i proponujemy zakres działań naprawczych. Rzetelna ocena parametrów pracy chroni proces przed niespodziewanym spadkiem chłodzenia.
Diagnostyka dry coolera powierzona jednemu partnerowi technicznemu
Suchą chłodnicę łatwo traktować jako osobne urządzenie, jednak w praktyce jest ona ogniwem większego układu chłodzenia procesu. Dlatego najwięcej daje przegląd dry coolera wykonany przez zespół, który zna całą instalację, od pompy przez rurociągi po wymiennik. Prowadzimy diagnostykę dry coolera razem z oceną hydrauliki i stanu medium, ponieważ te elementy wzajemnie na siebie wpływają. W ramach audytu hydrauliki instalacji weryfikujemy, czy przepływ i ciśnienie odpowiadają założeniom procesu. Dokumentujemy wyniki pomiarów i przekazujemy raport z jasnymi zaleceniami, a nie ogólnymi uwagami. Inwestor otrzymuje jedno źródło odpowiedzialności technicznej zamiast kilku przypadkowych wykonawców. Taki model kompleksowej opieki technicznej usprawnia współpracę i porządkuje dokumentację oraz historię przeglądów urządzenia.
Najczęstsze pytania o diagnostykę dry coolera
Jak często wykonywać diagnostykę dry coolera?
Standardowo przegląd suchej chłodnicy planujemy raz w roku, najlepiej przed sezonem letnim, gdy obciążenie cieplne jest największe. W zakładach o zapylonym otoczeniu lub pracy ciągłej częstotliwość warto zwiększyć do dwóch przeglądów rocznie. Regularna kontrola pozwala wychwycić zabrudzenie wymiennika i zużycie łożysk, zanim przełożą się na spadek wydajności. Dzięki temu unika się awarii w okresie, w którym przestój kosztuje najwięcej.
Po czym poznać, że dry cooler traci wydajność?
Pierwszym objawem jest rosnąca temperatura glikolu wracającego do procesu mimo pełnej pracy wentylatorów. Często pojawiają się też częstsze alarmy temperaturowe oraz dłuższe cykle chłodzenia. Podwyższony pobór prądu silników i głośniejsza praca sygnalizują opory mechaniczne lub zużyte łożyska. Zabrudzony wymiennik dodatkowo zmniejsza przepływ powietrza. Jeśli obserwujesz te symptomy, przegląd pozwoli ustalić przyczynę, zanim dojdzie do zatrzymania produkcji.
Czy zabrudzony wymiennik lamelowy zwiększa zużycie energii?
Tak, ponieważ warstwa osadu ogranicza przepływ powietrza i pogarsza wymianę ciepła. W efekcie wentylatory muszą pracować na wyższych obrotach, aby utrzymać zadaną temperaturę medium. Wyższe obroty oznaczają większy pobór prądu oraz szybsze zużycie łożysk. Regularne czyszczenie powierzchni wymiany ciepła przywraca projektowe warunki pracy i obniża koszty energii. To jeden z najprostszych sposobów na poprawę efektywności chłodnicy.
Co obejmuje kontrola instalacji glikolowej przy dry coolerze?
Kontrola instalacji glikolowej obejmuje sprawdzenie szczelności połączeń, armatury i odpowietrzników oraz pomiar przepływu i spadku ciśnienia. Oceniamy również sam roztwór, czyli stężenie glikolu, odczyn i stan inhibitorów korozji. Zużyty glikol traci właściwości ochronne, dlatego w razie potrzeby doradzamy jego wymianę. Sprawny obieg medium warunkuje stabilną temperaturę na wejściu do procesu produkcyjnego.
Podsumowanie i kontakt
Diagnostyka dry coolera NDV-AC-4000-6Y DAC łączy kontrolę wymiennika, wentylatorów, automatyki oraz obiegu glikolu w jedną ocenę gotowości urządzenia do sezonu. Rzetelny pomiar zamiast oględzin pozwala zaplanować naprawy z wyprzedzeniem i chronić stabilność procesu. Jako jeden partner techniczny prowadzimy przegląd, audyt hydrauliki i dobór medium w spójnym zakresie. Zgłoś swoją instalację do przeglądu i umów termin diagnostyki: telefon +48 501 179 381 lub +48 536 577 385, adres info@coolingflow.pl. Przyjedziemy z kompletem przyrządów i przekażemy raport z konkretnymi zaleceniami.
