Nagrzewnica wodna nie grzeje, chociaż centrala wentylacyjna pracuje i sterownik nie zgłasza awarii? W instalacji przemysłowej przyczyna rzadko ogranicza się do samego wymiennika. Problem może leżeć w hydraulice, automatyce albo przepływie powietrza.
Za niska temperatura nawiewu wymaga sprawdzenia całego układu. Sama informacja o otwartym zaworze nie potwierdza przepływu medium. Również pracująca pompa nie oznacza, że nagrzewnica otrzymuje wymaganą ilość wody.
Innego podejścia wymaga nagrzewnica uszkodzona podczas mrozu. Ten problem opisaliśmy osobno w artykule nagrzewnica wodna zamarzła. Tutaj skupiamy się na spadku wydajności podczas normalnej pracy instalacji.
Spis treści:

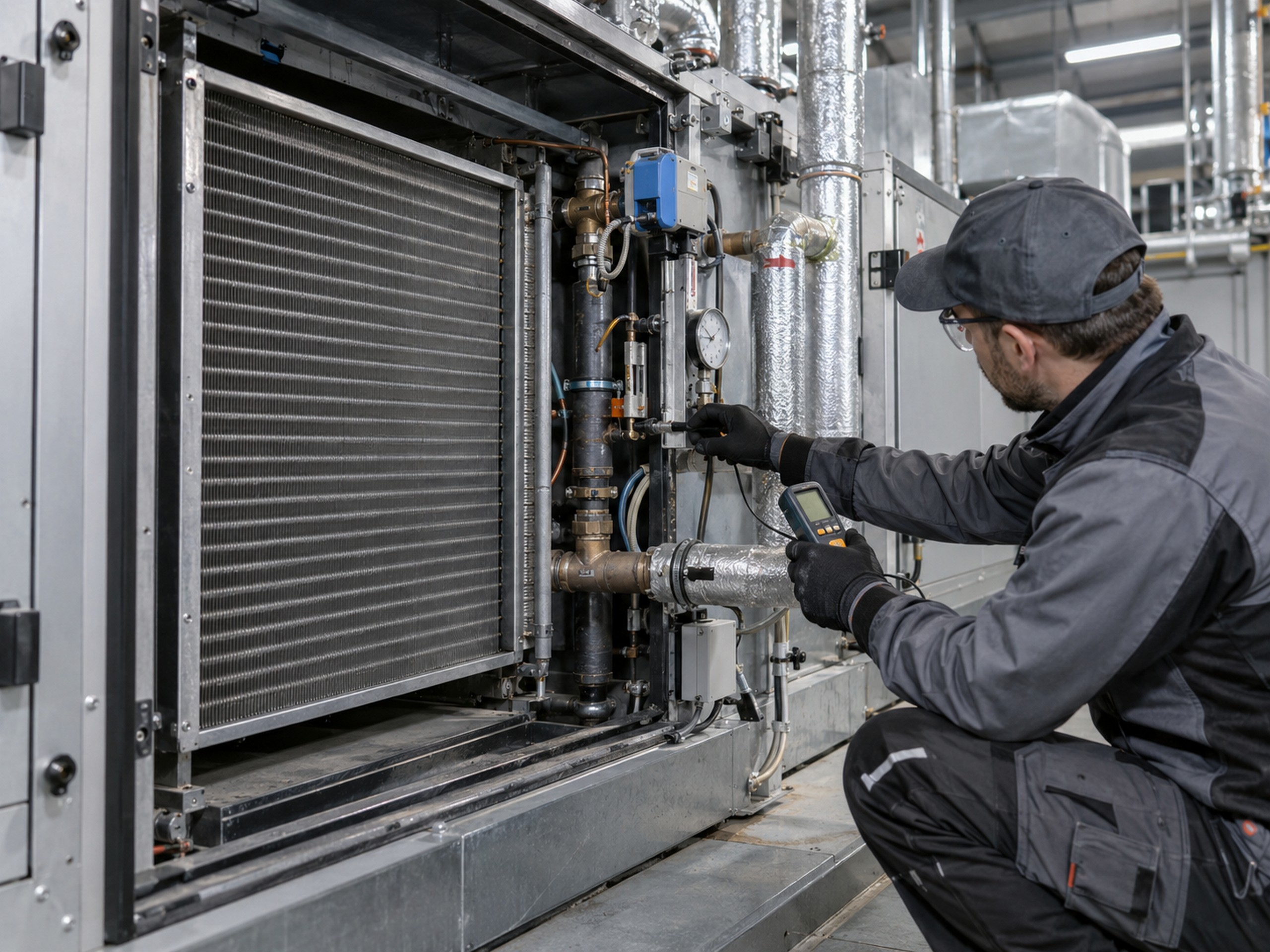

Dlaczego nagrzewnica wodna nie grzeje mimo pracy centrali?
Moc nagrzewnicy zależy od kilku współpracujących ze sobą parametrów. Znaczenie ma temperatura medium, jego przepływ oraz przepływ powietrza. Ważny jest również prawidłowy dobór i sposób sterowania zaworem.
Jeżeli jeden z tych parametrów odbiega od projektu, pojawia się brak mocy nagrzewnicy wodnej. Centrala może nadal działać. Wentylatory pracują, automatyka reguluje zawór, a nawiew pozostaje za chłodny.
Dlatego diagnostyka nie powinna zaczynać się od przypadkowej wymiany podzespołów. Najpierw trzeba ustalić, gdzie układ traci zdolność przekazywania ciepła.

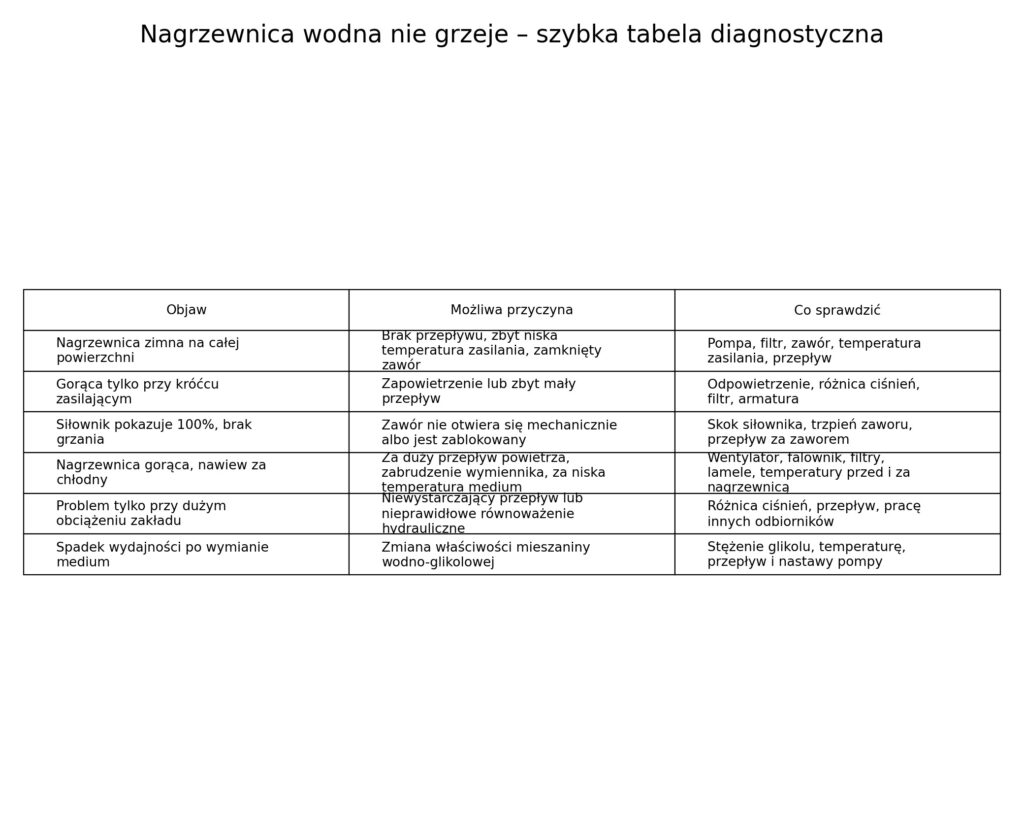

Nagrzewnica wodna nie grzeje, tabela diagnostyczna najczęstszych przyczyn
Brak przepływu przez nagrzewnicę to jedna z pierwszych rzeczy do sprawdzenia
Brak przepływu przez nagrzewnicę może całkowicie odebrać jej zdolność grzewczą. Czasami przepływ nie zanika całkowicie. Jest jedynie zbyt mały dla aktualnego zapotrzebowania.
Przyczyną może być zabrudzony filtr instalacji. Opory przepływu rosną wtedy po stronie hydraulicznej. Pompa nadal pracuje, lecz przez wymiennik przepływa za mało medium.
Podobny efekt powoduje zamknięta armatura lub częściowo zablokowany zawór. Problem może wystąpić również po przebudowie instalacji hydraulicznej.
Podczas diagnostyki trzeba więc sprawdzić:
- pracę pompy obiegowej,
- stan filtrów instalacji,
- pozycję zaworów odcinających,
- działanie zaworu regulacyjnego,
- rzeczywisty przepływ medium,
- różnicę ciśnień w obiegu,
- temperaturę zasilania i powrotu nagrzewnicy.
Sam odczyt ze sterownika nie potwierdza prawidłowej pracy hydrauliki. Parametry trzeba porównać z rzeczywistym zachowaniem instalacji.

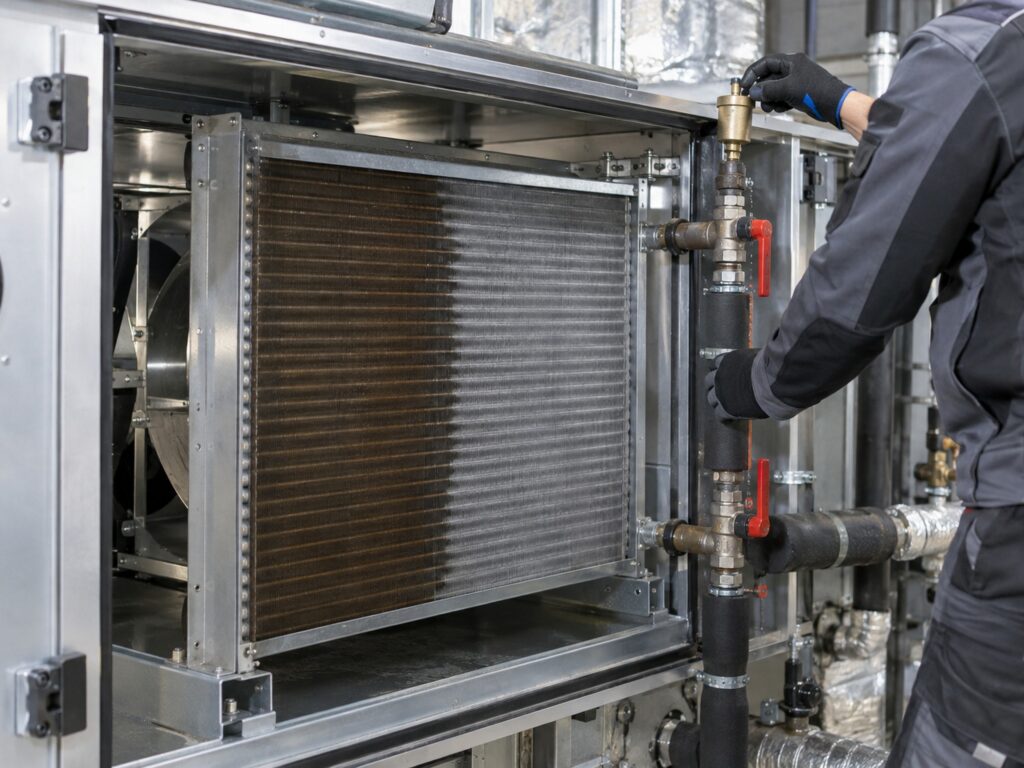

Odpowietrzanie nagrzewnicy wodnej w przemysłowej centrali wentylacyjnej.
Zapowietrzona nagrzewnica wodna może tracić wydajność
Zapowietrzona nagrzewnica wodna może grzać nierównomiernie. Powietrze ogranicza przepływ medium przez część wymiennika. W efekcie nie cała powierzchnia uczestniczy prawidłowo w wymianie ciepła.
Problem może pojawić się po opróżnianiu instalacji lub pracach serwisowych. Czasami występuje również po uzupełnianiu medium.
Charakterystycznym sygnałem może być nierównomierna temperatura nagrzewnicy. Jeden fragment jest gorący, a pozostała część wyraźnie chłodniejsza.
Samo odpowietrzenie nie zawsze kończy diagnostykę. Trzeba ustalić, dlaczego powietrze dostało się do obiegu. Należy również sprawdzić warunki pracy instalacji.
Pompa pracuje, ale przepływ nadal może być za mały
Praca silnika pompy nie potwierdza odpowiedniego przepływu przez wymiennik. Pompa może pracować poza wymaganym punktem. Problem może też wynikać z nastawy jej prędkości.
Znaczenie ma także opór całej instalacji. Zabrudzony filtr lub nieprawidłowo ustawiona armatura zmienia warunki hydrauliczne.
W większych instalacjach występuje jeszcze jeden problem. Poszczególne odbiorniki mogą wzajemnie wpływać na dostępny przepływ.
Dlatego awaria widoczna przy pełnym obciążeniu instalacji może znikać przy mniejszym zapotrzebowaniu.
Równoważenie hydrauliczne wpływa na moc nagrzewnicy
Nagrzewnica może być sprawna, ale nadal otrzymywać za mało medium. Przyczyną bywa nieprawidłowe równoważenie instalacji.
Zmiany różnicy ciśnień wpływają na przepływ przez wymiennik. Problem może nasilać się po uruchomieniu innych odbiorników.
Wtedy nagrzewnica nie osiąga wymaganej temperatury tylko w określonych warunkach. Po zmniejszeniu obciążenia instalacji jej wydajność pozornie wraca.
Taki objaw często kieruje diagnostykę w stronę hydrauliki. Trzeba porównać pracę układu przy różnych stanach obciążenia.
Zawór dostaje sygnał otwarcia, ale nagrzewnica nadal jest zimna
To częsty przypadek podczas diagnostyki automatyki. Sterownik pokazuje wysokie zapotrzebowanie na grzanie. Sygnał sterujący dochodzi do siłownika.
Nie oznacza to jednak rzeczywistego otwarcia zaworu.
Uszkodzony siłownik może nie przestawić trzpienia. Sam zawór również może pracować nieprawidłowo. Może się zacinać albo mieć ograniczony skok.
Podczas serwisu należy sprawdzić:
- sygnał sterujący wysyłany przez automatykę,
- reakcję siłownika,
- rzeczywistą pozycję zaworu,
- zmianę przepływu podczas regulacji,
- temperaturę medium przed i za nagrzewnicą.
Odczyt „100% otwarcia” na ekranie nie zastępuje kontroli mechanicznej.
Zbyt niska temperatura zasilania ogranicza dostępną moc
Nagrzewnica nie wytworzy wymaganej mocy bez odpowiedniej temperatury medium. Problem może więc znajdować się przed samą centralą.
Trzeba sprawdzić temperaturę wody na wejściu do nagrzewnicy. Następnie należy porównać ją z warunkami wymaganymi przez instalację.
Temperatura może spadać przy dużym obciążeniu innych odbiorników. Przyczyną mogą być również nieprawidłowe nastawy źródła ciepła.
W takiej sytuacji wymiana siłownika lub czyszczenie nagrzewnicy nie rozwiąże problemu.
Stężenie glikolu również wpływa na pracę instalacji
W przemysłowych układach często pracują mieszaniny wody i glikolu. Ich właściwości różnią się od właściwości czystej wody.
Zbyt wysokie stężenie glikolu zmienia warunki przepływu i wymiany ciepła. Dlatego po zmianie medium należy sprawdzić jego parametry.
Szczególną uwagę należy zwrócić po uzupełnianiu lub wymianie płynu. Pogorszenie wydajności może pojawić się właśnie po takich pracach.
CoolingFlow podczas diagnostyki instalacji może sprawdzić nie tylko urządzenie. Kontrolujemy również parametry współpracującego obiegu hydraulicznego.
Zabrudzona nagrzewnica może mieć słabą wydajność
Słaba wydajność nagrzewnicy może wynikać z zabrudzenia powierzchni wymiany ciepła. Dotyczy to szczególnie instalacji pracujących w trudnych warunkach przemysłowych.
Pył i inne zanieczyszczenia osadzają się między lamelami. Pogarsza się kontakt powietrza z powierzchnią wymiennika.
Jednocześnie mogą rosnąć opory przepływu powietrza. Wentylator musi wtedy pokonać większy opór sekcji.
Stan nagrzewnicy należy ocenić po obu stronach. Problemy hydrauliczne i zabrudzenie powietrzne mogą występować jednocześnie.
Nieprawidłowy przepływ powietrza zmienia efekt pracy nagrzewnicy
Diagnostyka nie może kończyć się na wodzie. Drugą stroną wymiennika jest powietrze przepływające przez centralę.
Zmiana wydajności wentylatora zmienia warunki pracy nagrzewnicy. Podobny efekt może wywołać zmiana nastawy falownika.
Jeżeli przepływ powietrza wzrośnie, zmienia się wymagane obciążenie grzewcze. Temperatura nawiewu może wtedy spaść.
Trzeba więc kontrolować:
- wydajność wentylatora,
- nastawę falownika,
- położenie przepustnic,
- stan filtrów powietrza,
- opory na sekcji nagrzewnicy,
- temperaturę przed nagrzewnicą,
- temperaturę za nagrzewnicą.
W przemysłowej centrali wszystkie te elementy tworzą jeden układ regulacji.
Błędne nastawy automatyki mogą ograniczać grzanie
Sprawna hydraulika nie pomoże przy błędnej logice sterowania. Regulator może ograniczać otwarcie zaworu lub niewłaściwie interpretować temperaturę.
Przyczyną może być również błędny odczyt czujnika. Czujnik może działać, lecz wskazywać temperaturę inną niż rzeczywista.
Problem może pojawić się po modernizacji sterownika. Czasami występuje również po zmianie nastaw eksploatacyjnych.
Diagnostyka automatyki powinna obejmować cały ciąg sygnałów. Trzeba sprawdzić pomiar, regulator, sygnał wyjściowy oraz reakcję urządzenia wykonawczego.

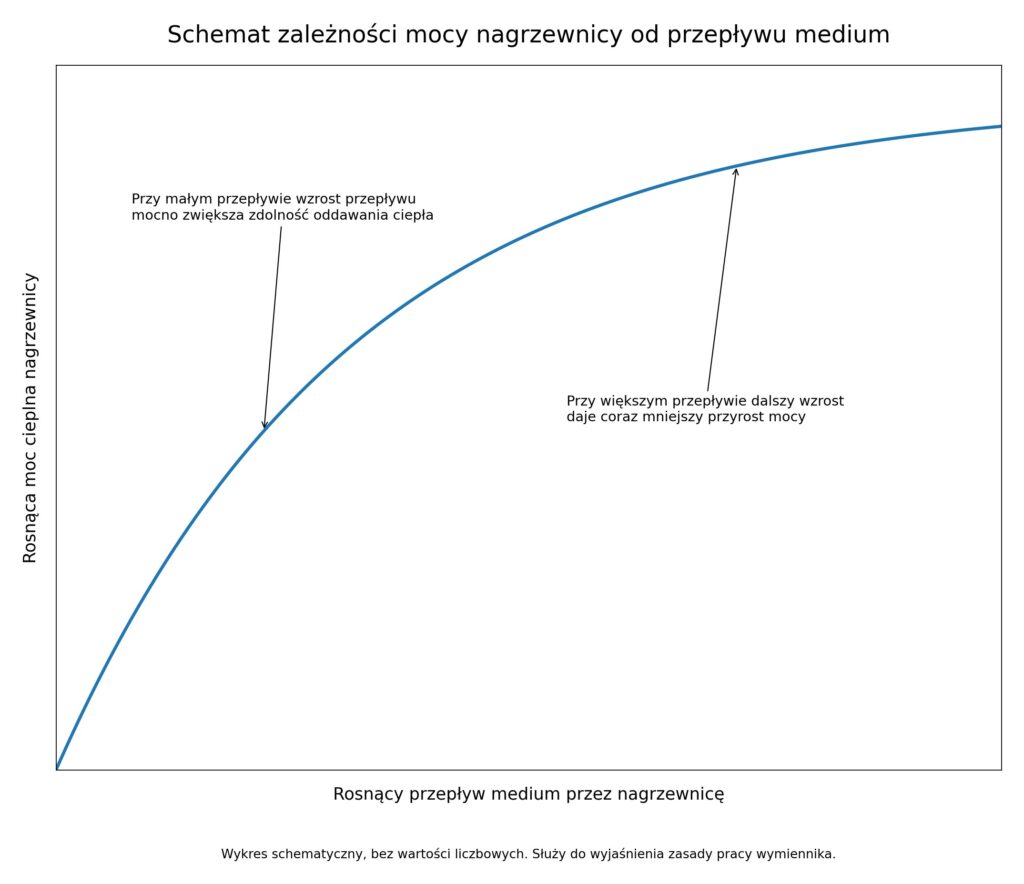

Schematyczny wykres pokazujący zależność między przepływem medium przez nagrzewnicę wodną a uzyskiwaną mocą cieplną.
Dlaczego większy przepływ wody nie zawsze rozwiązuje brak mocy?
Naturalną reakcją na słabe grzanie bywa zwiększenie pracy pompy. Nie zawsze przynosi to oczekiwany efekt.
Moc wymiennika rośnie wraz ze zmianą przepływu tylko w określonym zakresie. Każdy wymiennik ma własną charakterystykę pracy.
Po osiągnięciu określonych warunków dalsze zwiększanie przepływu daje coraz mniejszy efekt cieplny. Jednocześnie spada różnica temperatur zasilania i powrotu.
Dlatego diagnostyka powinna opierać się na pomiarach. Nie należy regulować pompy wyłącznie na podstawie temperatury nawiewu.
Szybka matryca diagnostyczna, objaw i kierunek sprawdzenia
Nagrzewnica jest zimna na całej powierzchni
- sprawdź temperaturę zasilania,
- sprawdź pracę pompy,
- sprawdź zawór regulacyjny,
- sprawdź filtr instalacji,
- potwierdź rzeczywisty przepływ medium.
Nagrzewnica jest gorąca tylko przy zasilaniu
- sprawdź, czy nagrzewnica nie jest zapowietrzona,
- sprawdź rzeczywisty przepływ,
- sprawdź opory instalacji,
- skontroluj filtr i armaturę.
Siłownik pokazuje pełne otwarcie, lecz nagrzewnica nie grzeje
- sprawdź mechaniczne położenie zaworu,
- sprawdź skok siłownika,
- sprawdź przepływ za zaworem,
- zweryfikuj sygnał sterujący.
Nagrzewnica grzeje, ale nawiew pozostaje za chłodny
- sprawdź przepływ powietrza,
- sprawdź temperaturę powietrza przed wymiennikiem,
- sprawdź temperaturę medium,
- oceń zabrudzenie lamel,
- porównaj warunki z parametrami projektowymi.
Problem pojawia się tylko przy dużym obciążeniu instalacji
- sprawdź różnicę ciśnień,
- sprawdź równoważenie hydrauliczne,
- sprawdź dostępny przepływ,
- sprawdź wpływ pozostałych odbiorników.
Jak diagnozować nagrzewnicę wodną krok po kroku?
Skuteczna diagnostyka powinna prowadzić od źródła ciepła do nawiewu. Pozwala to szybko zawęzić obszar poszukiwań.
Najpierw sprawdza się żądanie grzania i nastawy sterownika. Następnie trzeba zmierzyć temperaturę medium na zasilaniu.
Kolejnym etapem jest kontrola zaworu oraz siłownika. Trzeba potwierdzić ich rzeczywiste działanie.
Następnie sprawdza się pracę pompy, filtr i armaturę. Kolejny krok obejmuje ocenę przepływu przez nagrzewnicę.
Dużo informacji daje pomiar temperatury zasilania i powrotu. Wyniki trzeba jednak interpretować razem z przepływem.
Po stronie powietrznej sprawdza się temperaturę przed nagrzewnicą. Następnie mierzy się temperaturę powietrza za wymiennikiem.
Kontroli wymagają również wentylator, falownik, przepustnice i filtry. Dopiero takie pomiary pokazują pracę całego układu.
Dlaczego pomiary są ważniejsze od samego odczytu automatyki?
Sterownik pokazuje przede wszystkim to, co widzą jego czujniki. Nie zawsze potwierdza rzeczywisty stan mechaniczny urządzeń.
Zawór może mieć polecenie otwarcia, lecz pozostać zamknięty. Pompa może otrzymywać sygnał pracy, lecz nie zapewniać przepływu.
Czujnik temperatury może również wskazywać błędną wartość. Dlatego odczyty trzeba potwierdzać pomiarami podczas pracy instalacji.
To szczególnie ważne przy usterkach pojawiających się okresowo. Problem może występować tylko podczas dużego obciążenia zakładu.
Nagrzewnica nie osiąga wymaganej temperatury po modernizacji
Osobną grupę stanowią problemy pojawiające się po przebudowie instalacji. Dotyczy to hydrauliki, automatyki oraz samej centrali.
Po modernizacji należy sprawdzić kierunek przepływu medium. Trzeba też zweryfikować nastawy zaworów i pomp.
Znaczenie ma również sposób podłączenia wymiennika. Nieprawidłowa konfiguracja może obniżyć dostępną moc.
Jeżeli problem rozpoczął się bezpośrednio po zmianach, diagnostykę należy zacząć właśnie od nich.
Serwis nagrzewnicy wodnej powinien obejmować całą centralę
Wymiana jednego elementu nie zawsze usuwa przyczynę awarii. Nagrzewnica współpracuje z hydrauliką, automatyką oraz sekcją wentylatorową.
Dlatego CoolingFlow wykonuje serwis central wentylacyjnych z diagnostyką współpracujących podzespołów.
Sprawdzamy warunki pracy wymiennika, przepływ, armaturę oraz sterowanie. W razie potrzeby kontrolujemy również część powietrzną centrali.
Jeżeli problem dotyczy samego wymiennika, wykonujemy także naprawę nagrzewnic przemysłowych.
Nagrzewnica wodna nie grzeje, kiedy potrzebny jest serwis?
Serwis jest potrzebny, gdy nagrzewnica wodna nie grzeje mimo żądania grzania. Nie należy wtedy regulować instalacji metodą prób i błędów.
Diagnostyka jest szczególnie wskazana przy powtarzających się spadkach temperatury nawiewu. Dotyczy to również problemów zależnych od obciążenia zakładu.
CoolingFlow obsługuje przemysłowe instalacje HVAC na terenie całej Polski. Diagnostykę dobieramy do konstrukcji urządzenia oraz warunków pracy.
Telefon: +48 501 179 381
E-mail: info@coolingflow.pl
Najczęściej zadawane pytania
Dlaczego nagrzewnica wodna jest zimna mimo otwartego zaworu?
Otwarty zawór nie potwierdza przepływu medium. Trzeba sprawdzić pompę, filtr, armaturę oraz rzeczywistą pozycję zaworu. Przyczyną może być również zapowietrzenie obiegu lub niewystarczająca różnica ciśnień.
Jak rozpoznać brak przepływu przez nagrzewnicę?
Objawem może być brak mocy lub nierównomierna temperatura wymiennika. Diagnostyka wymaga kontroli przepływu, ciśnienia oraz temperatur zasilania i powrotu. Sam odczyt automatyki nie wystarcza.
Czy zapowietrzona nagrzewnica wodna może grzać tylko częściowo?
Tak. Powietrze może ograniczyć przepływ przez część wymiennika. Wtedy nagrzewnica może mieć nierównomierną temperaturę i nie osiągać wymaganej mocy.
Dlaczego nagrzewnica grzeje, ale powietrze nawiewane nadal jest chłodne?
Przyczyną może być zbyt duży przepływ powietrza lub za niska temperatura medium. Trzeba również sprawdzić zabrudzenie wymiennika, przepływ wody oraz nastawy automatyki.
