Serwis rooftop Lennox Baltic w hali produkcyjnej
Serwis rooftop Lennox Baltic to zestaw czynności kontrolnych i pomiarowych na urządzeniu dachowym, które w jednej obudowie łączy układ chłodniczy, sekcję wentylacyjną, nagrzewnicę oraz automatykę. Przegląd obejmuje szczelność instalacji, parametry pracy, czystość wymienników, stronę powietrzną oraz sterownik eClimatic wraz z historią alarmów.
W zakładzie produkcyjnym rooftop rzadko pracuje sam. Zwykle utrzymuje warunki w hali, w której proces wymaga stabilnej temperatury, kontrolowanej wilgotności i określonej wymiany powietrza. Dlatego spadek wydajności zauważa najpierw technolog, a dopiero potem dział techniczny. Objawy bywają mylące: produkt wolniej schnie, opakowania gorzej się kleją, a operatorzy zgłaszają duszne powietrze przy linii. Sterownik w tym czasie nie pokazuje jeszcze alarmu, ponieważ urządzenie pracuje, tyle że poniżej swoich możliwości.
Co obejmuje serwis rooftop Lennox Baltic podczas przeglądu okresowego?
Przegląd rooftopa łączy dwie odrębne dziedziny: chłodnictwo i wentylację. Z tego powodu zakres prac jest szerszy niż przy typowym agregacie wody lodowej. Poniższa lista pokazuje, co realnie sprawdzamy podczas jednej wizyty.
- Oględziny stanu technicznego obudowy, paneli, mocowań i przejść instalacyjnych na dachu.
- Kontrola szczelności układu chłodniczego, pomiar ciśnień roboczych oraz temperatur pracy.
- Sprawdzenie ilości czynnika chłodniczego, pracy sprężarek i zaworów rozprężnych.
- Czyszczenie wymienników skraplających i parownikowych oraz kontrola wentylatorów skraplacza.
- Kontrola wentylatora nawiewnego, filtrów powietrza, przepływu powietrza i sprężu dyspozycyjnego.
- Sprawdzenie przepustnic, siłowników, sekcji odzysku ciepła oraz nagrzewnicy elektrycznej lub gazowej.
- Kontrola odpływu skroplin i tacy ociekowej, czyli miejsc krytycznych dla higieny w zakładzie spożywczym.
- Diagnostyka sterownika eClimatic, odczyt i analiza alarmów, test automatyki oraz zabezpieczeń.
- Pomiar napięcia i prądu zasilania, kontrola połączeń elektrycznych i komunikacji z systemem BMS.
- Test pracy w trybie chłodzenia i ogrzewania, próba pod obciążeniem oraz protokół serwisowy z wnioskami.
Kontrola szczelności układu chłodniczego i parametry pracy
Ubytek czynnika w rooftopie przebiega cicho. Najpierw rośnie przegrzanie na parowniku, następnie wzrasta temperatura powietrza nawiewanego, a sprężarka pracuje dłużej przy tym samym efekcie. Ponieważ urządzenie stoi na dachu, nikt nie słyszy zmiany dźwięku pracy ani nie widzi zaolejonych połączeń. Nieszczelność wykrywa pomiar, nie obserwacja panelu sterownika.
Podczas przeglądu porównujemy ciśnienia i temperatury z warunkami panującymi w danym dniu. Sprawdzamy przegrzanie oraz dochłodzenie, gdyż te dwie wartości najszybciej pokazują stan napełnienia i pracę zaworu rozprężnego. Ilość czynnika weryfikujemy względem tabliczki znamionowej konkretnego urządzenia. Przy dwóch obiegach kontrolujemy każdy osobno, ponieważ jeden obieg potrafi maskować słabość drugiego.
Czyszczenie wymienników rooftopa i kontrola strony powietrznej
Dach zakładu to trudne miejsce dla wymiennika. Lamele skraplacza zbierają pył, pyłki roślin, a w sąsiedztwie wyrzutni technologicznych także aerozol tłuszczowy, który skleja zanieczyszczenia w zwartą warstwę. W efekcie rośnie ciśnienie skraplania, razem z nim rośnie pobór prądu, natomiast wydajność chłodnicza spada. Mycie powierzchniowe niewiele tu zmienia, ponieważ osad siedzi w głębi pakietu lamel.
Po stronie powietrza sprawdzamy filtry, spręż dyspozycyjny wentylatora nawiewnego oraz rzeczywisty przepływ powietrza. Kontrolujemy przepustnice i siłowniki, sekcję odzysku ciepła oraz nagrzewnicę. Osobno oceniamy odpływ skroplin i tacę ociekową, gdyż zapchany syfon zalewa sekcję i tworzy warunki do rozwoju mikroflory. Punktem odniesienia przy ocenie wymiany powietrza są branżowe wytyczne dotyczące jakości powietrza wewnętrznego, zestawione z realnym profilem produkcji.
Jeżeli wydajność wentylacji spada co roku w tym samym okresie, przyczyna zwykle leży w harmonogramie czyszczenia, a nie w samym urządzeniu. Audyt strony powietrznej zamówiony razem z przeglądem porządkuje temat na kilka sezonów.

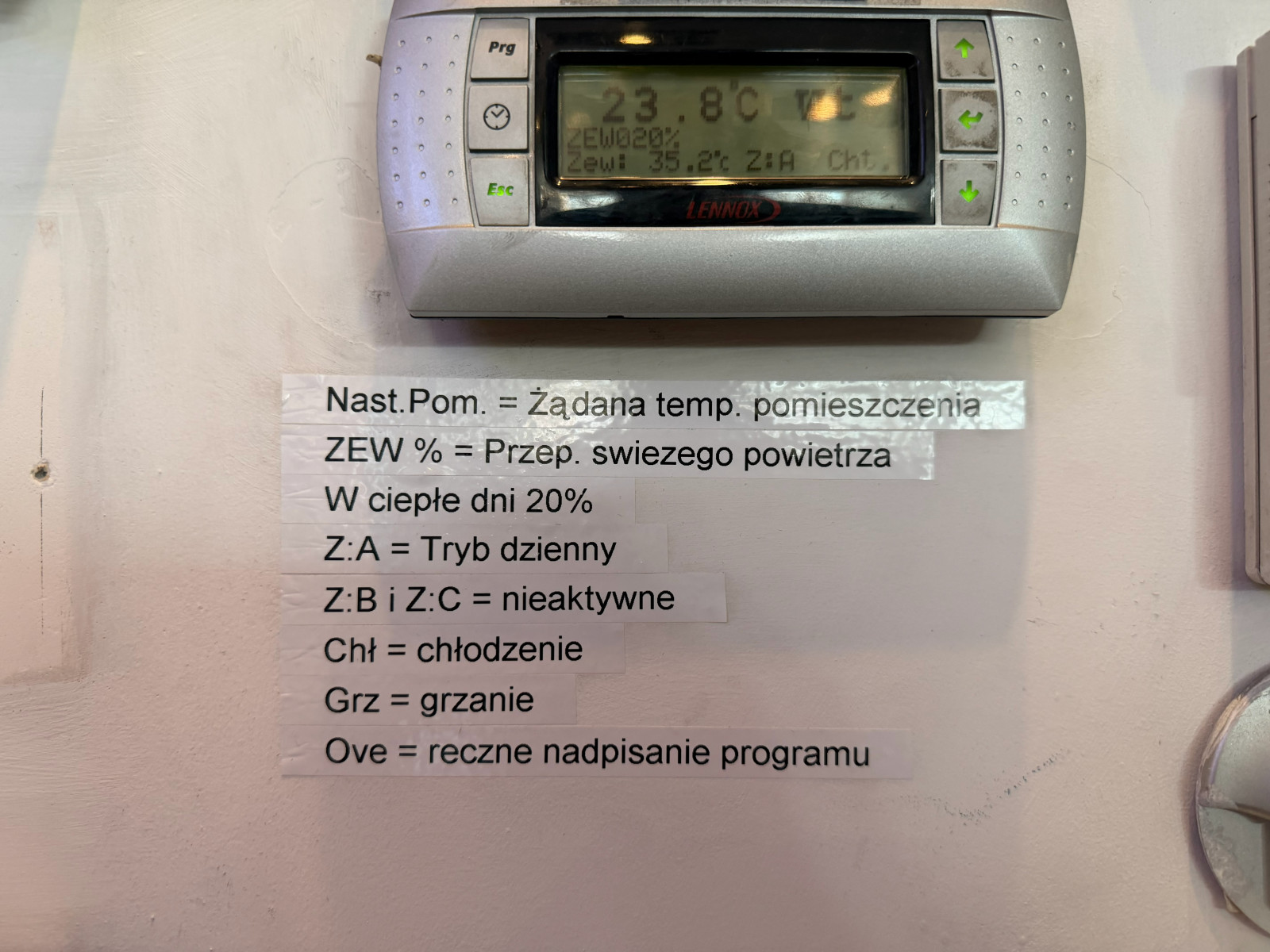

Diagnostyka sterownika eClimatic i współpraca z BMS
Sterownik eClimatic prowadzi urządzenie przez cały rok, dlatego jego historia alarmów jest najtańszym źródłem wiedzy o rooftopie. Odczytujemy zdarzenia z ostatnich miesięcy i szukamy powtarzalności, ponieważ pojedynczy alarm mówi mało, natomiast alarm wracający co kilka dni wskazuje konkretny podzespół. Następnie sprawdzamy czujniki temperatury i ciśnienia, nastawy oraz reakcję zabezpieczeń.
Kolejny krok to test pracy w trybie chłodzenia i ogrzewania oraz kontrola sygnałów wymienianych z systemem BMS. Spotykamy układy, w których system nadrzędny wysyła żądanie, a urządzenie realizuje własny harmonogram sprzed kilku lat. Zmiana obłożenia hali albo przesunięcie zmian produkcyjnych wymaga korekty nastaw. Bez tego rooftop chłodzi i grzeje naprzemiennie, co widać dopiero na rachunku za energię. Podobne zależności sprawdzamy tam, gdzie prowadzimy serwis klimatyzacji precyzyjnej.
Najczęstsze błędy eksploatacyjne rooftopów w zakładach produkcyjnych
Powtarzalne usterki rzadko wynikają z wady konstrukcyjnej. Znacznie częściej biorą się z eksploatacji, którą łatwo poprawić. Poniżej sytuacje spotykane w polskich zakładach.
- Filtry wymieniane według kalendarza, a nie według spadku ciśnienia na sekcji filtracyjnej.
- Mycie skraplacza wodą pod wysokim ciśnieniem, które zagina lamele i trwale zwiększa opór przepływu.
- Zabudowa dachu nowymi urządzeniami, przez którą rooftop zasysa własne gorące powietrze wyrzutowe.
- Wyłączony odzysk ciepła po usterce siłownika przepustnicy, o którym nikt nie pamięta po sezonie.
- Nastawy sterownika zmieniane doraźnie przez kilka osób, bez zapisu i bez powrotu do wartości projektowych.
- Brak dokumentacji z poprzednich przeglądów, przez co każdy kolejny serwis zaczyna diagnostykę od zera.
Jeżeli rozpoznajesz u siebie choćby dwa punkty z tej listy, konsultacja techniczna pod konkretny proces da więcej niż kolejny doraźny przyjazd.
Obsługa serwisowa rooftopa Lennox Baltic u jednego partnera technicznego
Na dachu zakładu spożywczego rzadko stoi jedno urządzenie. Obok rooftopa zwykle pracują skraplacze, dry coolery oraz agregaty zasilające wymienniki technologiczne. Kiedy każdym elementem zajmuje się inna firma, odpowiedzialność rozmywa się dokładnie tam, gdzie układy się spotykają, czyli przy bilansie cieplnym hali. Dlatego obsługa serwisowa rooftopa Lennox Baltic ma sens wtedy, gdy ten sam wykonawca zna proces, instalację i historię urządzeń.
Prowadzimy obsługę od doboru i uruchomienia po opiekę techniczną, łącznie z pozostałymi urządzeniami dachowymi. W tym samym trybie realizujemy serwis agregatów chłodniczych oraz serwis dry coolerów, dzięki czemu przestoje planuje się w jednym oknie serwisowym. Każdą wizytę kończy protokół serwisowy z wynikami pomiarów, listą usterek i rekomendacjami, ponieważ ten dokument jest podstawą planu na kolejny sezon.
Najczęstsze pytania o serwis rooftop Lennox Baltic
Jak często wykonywać serwis rooftop Lennox Baltic?
W praktyce przemysłowej rooftopy obsługuje się dwa razy w roku, przed sezonem chłodniczym i przed grzewczym, ponieważ urządzenie pracuje w obu trybach. W zakładach o dużym zapyleniu albo z wyrzutniami technologicznymi w pobliżu czyszczenie strony powietrznej powtarza się częściej. Rytm ustala się po pierwszym przeglądzie, gdy znany jest stopień zabrudzenia wymienników i tempo zapychania filtrów.
Czy przegląd rooftopa wymaga zatrzymania produkcji?
Zwykle nie. Większość czynności wykonuje się przy pracującym urządzeniu, gdyż pomiary parametrów mają sens tylko pod obciążeniem. Postoju wymagają prace przy układzie elektrycznym, czyszczenie sekcji wewnętrznych oraz test zabezpieczeń. Takie etapy planujemy na przerwę technologiczną albo na zmianę o mniejszym obciążeniu, dzięki czemu produkcja zachowuje ciągłość.
Po czym poznać, że rooftop traci wydajność chłodniczą?
Pierwszym sygnałem jest dłuższy czas pracy sprężarek przy niezmienionym obciążeniu hali. Następnie rośnie temperatura powietrza nawiewanego, a różnica między nastawą a temperaturą rzeczywistą utrzymuje się przez większą część dnia. Operatorzy zgłaszają duszność przy linii, mimo braku alarmu na sterowniku. Taki zestaw objawów wskazuje na ubytek czynnika, zabrudzony skraplacz albo ograniczony przepływ powietrza.
Co zawiera protokół serwisowy po przeglądzie?
Protokół zawiera wyniki pomiarów ciśnień, temperatur i parametrów elektrycznych, ocenę szczelności układu chłodniczego, stan wymienników oraz filtrów i listę odczytanych alarmów. Do tego dochodzą wnioski: usterki do usunięcia od razu, elementy do obserwacji oraz zalecenia na kolejny sezon. Dokument porządkuje historię urządzenia i skraca diagnostykę przy następnej wizycie.
Serwis rooftop Lennox Baltic, od czego zacząć
Rooftop łączy chłodnictwo z wentylacją, zatem jego stan ocenia się po obu stronach jednocześnie: przy układzie chłodniczym oraz przy strumieniu powietrza. Pierwszym krokiem jest przegląd z pomiarami i protokołem, który pokazuje realny punkt wyjścia. Na tej podstawie ustalamy plan obsługi pod konkretny proces w hali. Termin przeglądu i konsultację techniczną umówisz przez formularz kontaktowy CoolingFlow, podając model urządzenia oraz charakter produkcji.
