Chłodzenie wtryskarek Engel

Chłodzenie wtryskarek Engel – wynajem chiller Trane CGA200 | CoolingFlow Robert Aptacy – Wynajem agregatów wody lodowej

Jedna z firm w branży tworzyw sztucznych sprzedała dwie wtryskarki: KraussMaffei KM350-2700C2 i ENGEL duo 500.

Aby sprawdzić poprawność działania wtryskarek, firma poprosiła nas o wynajem i tymczasowe wpięcie chillera o mocy chłodniczej bliskiej 50 kW. Do tego zapewniliśmy zbiornik buforowy oraz pompę obiegową.

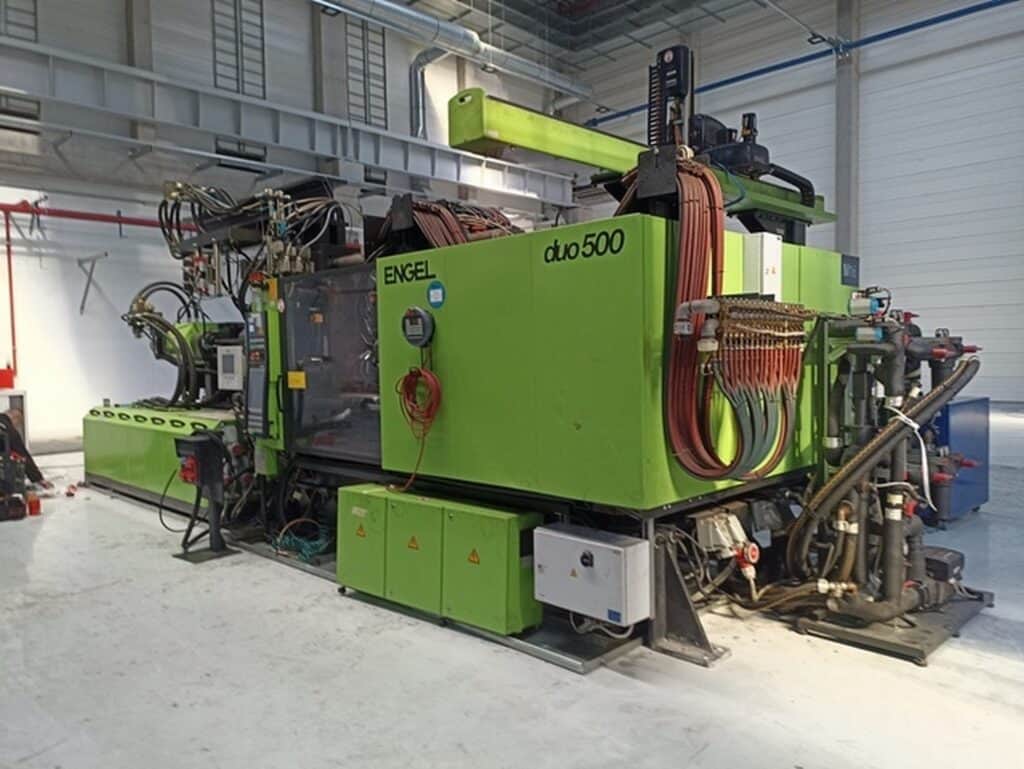

Chłodzenie wtryskarek Engel

Zaproponowaliśmy przemysłowy agregat wody lodowej Chiller Trane CGA200RDAB-R22 wraz ze zbiornikiem i pompą obiegową. Od razu poinformowaliśmy klienta, że wydajność chłodnicza chillera nie wystarczy do schłodzenia obu maszyn jednocześnie. Klient zrozumiał, że chiller będzie chłodził tylko jedną maszynę na przemian. Był świadomy, że wydajność jest zbyt niska i zaakceptował to.

Instalacja wody lodowej pod wynajęty chiller

Zleceniodawca chciał obniżyć koszty, więc zbudowaliśmy instalację na wężach elastycznych. Maszyna ENGEL duo500 miała własną instalację chłodzenia, którą odtworzyliśmy po niewielkich naprawach. Wtryskarkę KraussMaffei KM350-2700C2 podłączyliśmy bezpośrednio za pomocą węży i kształtek hydraulicznych.

By-Pass w instalacji wody lodowej

Podczas montażu naszego chillera oraz instalacji wody lodowej, wtryskarki nie były jeszcze podłączone do zasilania. Technicy nie zakończyli prac instalacyjnych, co uniemożliwiło nam pełne przetestowanie urządzeń. Aby upewnić się, że wszystko działa poprawnie, dodaliśmy by-pass. Napełniliśmy układ wodą i przy otwartym obejściu uruchomiliśmy system chłodzenia.

Flow switch w instalacji wody lodowej

Zmieniliśmy także czujnik przepływu (flow switch) na bardziej odpowiedni dla naszego systemu. Standardowy „różnicowy czujnik ciśnienia” może prowadzić do zamrożenia wymiennika ciepła, więc postanowiliśmy to poprawić. Wynajmujący zażyczył sobie temperatury medium chłodzącego na poziomie 16°C z histerezą 2°C, dlatego chcieliśmy upewnić się, że system będzie działał bez problemów.

Uruchomienie i kontrola wynajmowanego chillera

Po zakończeniu prac instalacyjnych i sprawdzeniu szczelności uruchomiliśmy system chłodzenia. Chiller działa prawidłowo, szybko osiągając wymagane parametry. Pompa wody dostarcza odpowiednią ilość wody lodowej.
