Chłodzenie wytłaczarek do produkcji granulatu jako kontrolowany układ przepływu
Chłodzenie wytłaczarek do produkcji granulatu wymaga stabilnej pracy całej instalacji, a nie tylko poprawnie dobranego źródła chłodu. W takim procesie liczy się przepływ medium, równomierny odbiór ciepła, prawidłowa regulacja oraz możliwość utrzymania powtarzalnych warunków pracy linii.
Samo podłączenie chillera nie gwarantuje stabilnej produkcji. Jeżeli instalacja ma źle dobrane pompy, zbyt duże opory hydrauliczne, niewłaściwe medium albo niedokładnie wyregulowane obiegi, temperatura może się wahać mimo dostępnej mocy chłodniczej. To bezpośrednio utrudnia prowadzenie procesu i kontrolę nad jakością granulatu.
CoolingFlow analizuje takie układy od strony hydrauliki, przepływu, medium i stabilności pracy odbiorników. Dzięki temu projekt obejmuje nie tylko dobór chillera, ale również dobór wydajności chłodniczej, pomp obiegowych, wymienników ciepła, zaworów trójdrożnych, rurociągów stalowych lub PVC, glikolu oraz sposobu uruchomienia instalacji.
Dlaczego moc chłodnicza to tylko część dobrze dobranej instalacji?
W instalacjach chłodzenia wytłaczarek problemy często wynikają nie z samego chillera, lecz z warunków pracy całego obiegu. Zbyt mały przepływ, nieprawidłowa regulacja, zapowietrzenie, źle dobrana armatura lub medium o niewłaściwych parametrach mogą ograniczyć odbiór ciepła z procesu.
Chiller powinien współpracować z instalacją, która potrafi skutecznie doprowadzić medium do odbiorników. Pompy muszą pokonać opory przepływu. Rurociągi powinny mieć właściwe średnice i logiczny przebieg. Zawory muszą umożliwiać regulację, a wymienniki ciepła powinny pasować do warunków pracy obiegów.
Dlatego przy doborze układu chłodzenia trzeba ocenić źródło chłodu, odbiorniki, armaturę, medium, rurociągi oraz sposób sterowania przepływem. Najważniejsza jest zgodność instalacji z rzeczywistym obciążeniem cieplnym procesu, a nie sama wartość mocy podana w dokumentacji urządzenia.
Analiza obciążenia cieplnego przed doborem źródła chłodu
Dobór chillera powinien wynikać z pracy konkretnej linii. Wytłaczarka, głowica i układ granulacji mogą odbierać ciepło w różnych punktach procesu. Dlatego każdy z tych obszarów trzeba uwzględnić przy określaniu zapotrzebowania na chłód.
Analiza obciążenia cieplnego obejmuje charakter pracy urządzeń, wymagane temperatury medium, ciągłość produkcji, sposób rozdziału chłodu oraz liczbę odbiorników w instalacji. Dopiero na tej podstawie można określić, czy układ powinien bazować na chillerze, wymienniku ciepła, dry coolerze albo rozwiązaniu łączącym kilka elementów.
Takie podejście ogranicza ryzyko niedowymiarowania lub przewymiarowania instalacji. Za mała wydajność chłodnicza nie zapewni stabilnej pracy. Z kolei zbyt duże urządzenie, bez właściwej hydrauliki i regulacji, może nadal pracować daleko od oczekiwanej efektywności.
Przepływ medium jako warunek odbioru ciepła z procesu
Przepływ medium decyduje o tym, czy ciepło zostanie skutecznie odebrane z poszczególnych odbiorników. Nawet dobrze dobrany chiller nie utrzyma stabilnej temperatury, jeżeli instalacja nie zapewni odpowiedniej ilości medium w strefach wymagających chłodzenia.
W układach dla wytłaczarek znaczenie mają średnice rurociągów, opory przepływu, dobór pomp obiegowych, nastawy zaworów oraz sposób rozdziału obiegów. Projekt hydrauliczny powinien uwzględniać nie tylko źródło chłodu, lecz także długość tras, lokalizację odbiorników i możliwość późniejszej regulacji.
To właśnie dlatego warto analizować projektowanie instalacji przepływowych dla chłodzenia procesowego. Dobrze zaprojektowany przepływ stabilizuje temperaturę medium i ułatwia utrzymanie powtarzalnych warunków produkcji granulatu.
Strefy wytłaczarki i granulacji wymagające kontrolowanego chłodzenia
Wytłaczarka do produkcji granulatu nie jest jednym prostym odbiornikiem chłodu. Instalacja musi obsługiwać kilka obszarów technologicznych, które wpływają na stabilność procesu. Do najważniejszych należą strefy wytłaczarki, głowica oraz układ granulacji.
Każdy z tych obszarów może wymagać innego sposobu prowadzenia medium. Dlatego instalacja powinna umożliwiać kontrolę przepływu, stabilną pracę pomp, skuteczne odpowietrzenie i logiczny podział obiegów. Bez tego chłodzenie może działać nierównomiernie, a parametry procesu będą trudniejsze do utrzymania.

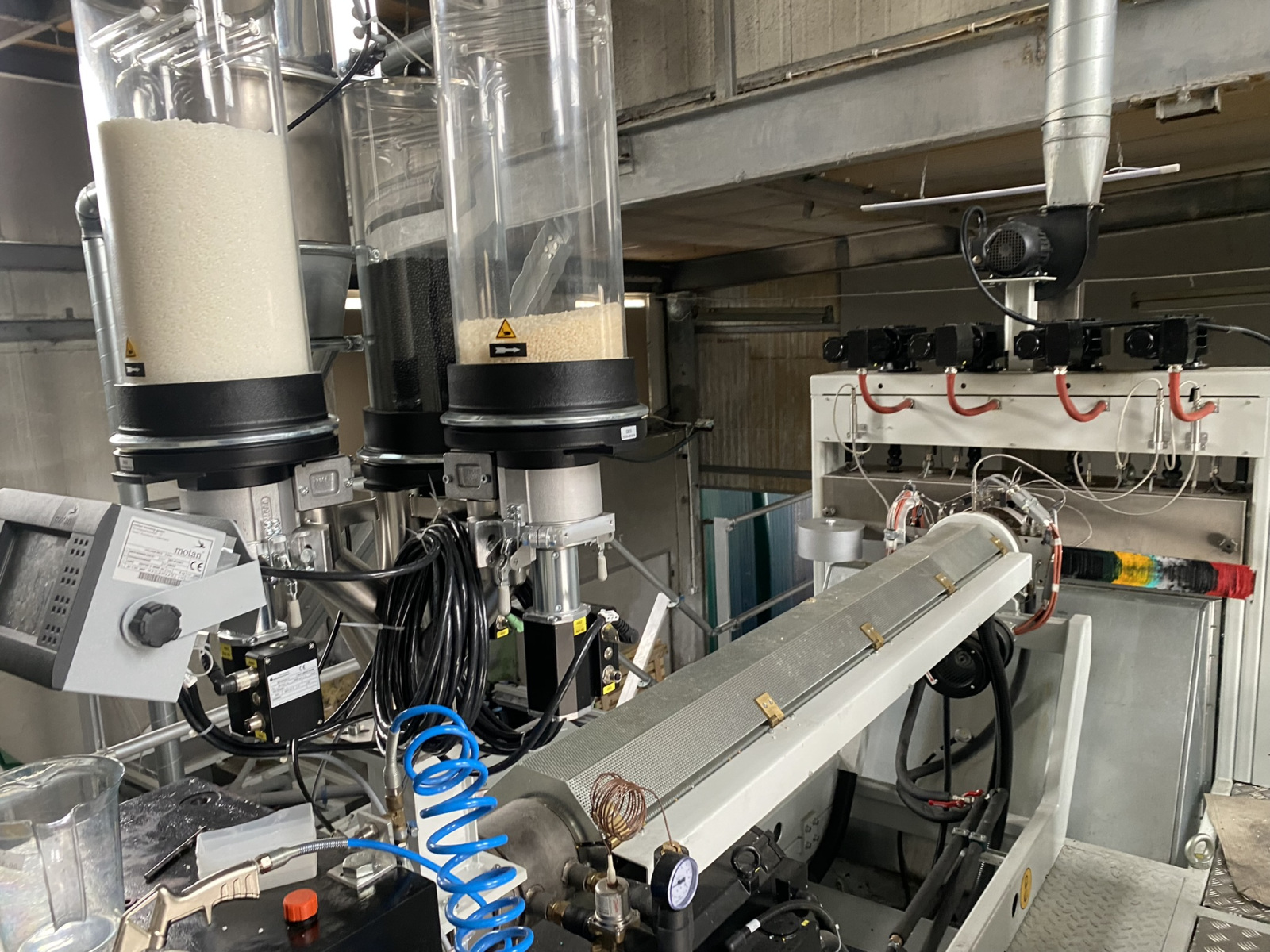

Chłodzenie stref wytłaczarki
Strefy wytłaczarki wymagają przewidywalnego odbioru ciepła. Medium musi docierać do właściwych punktów instalacji w sposób stabilny, bez przypadkowych spadków przepływu i bez gwałtownych zmian temperatury.
Jeżeli układ nie zapewnia równomiernego przepływu, poszczególne strefy mogą reagować inaczej na zmiany obciążenia. To utrudnia prowadzenie procesu i zwiększa ryzyko odchyleń w produkcji. Dlatego chłodzenie stref powinno wynikać z projektu instalacji, a nie z przypadkowego podłączenia odbiorników do wspólnego obiegu.

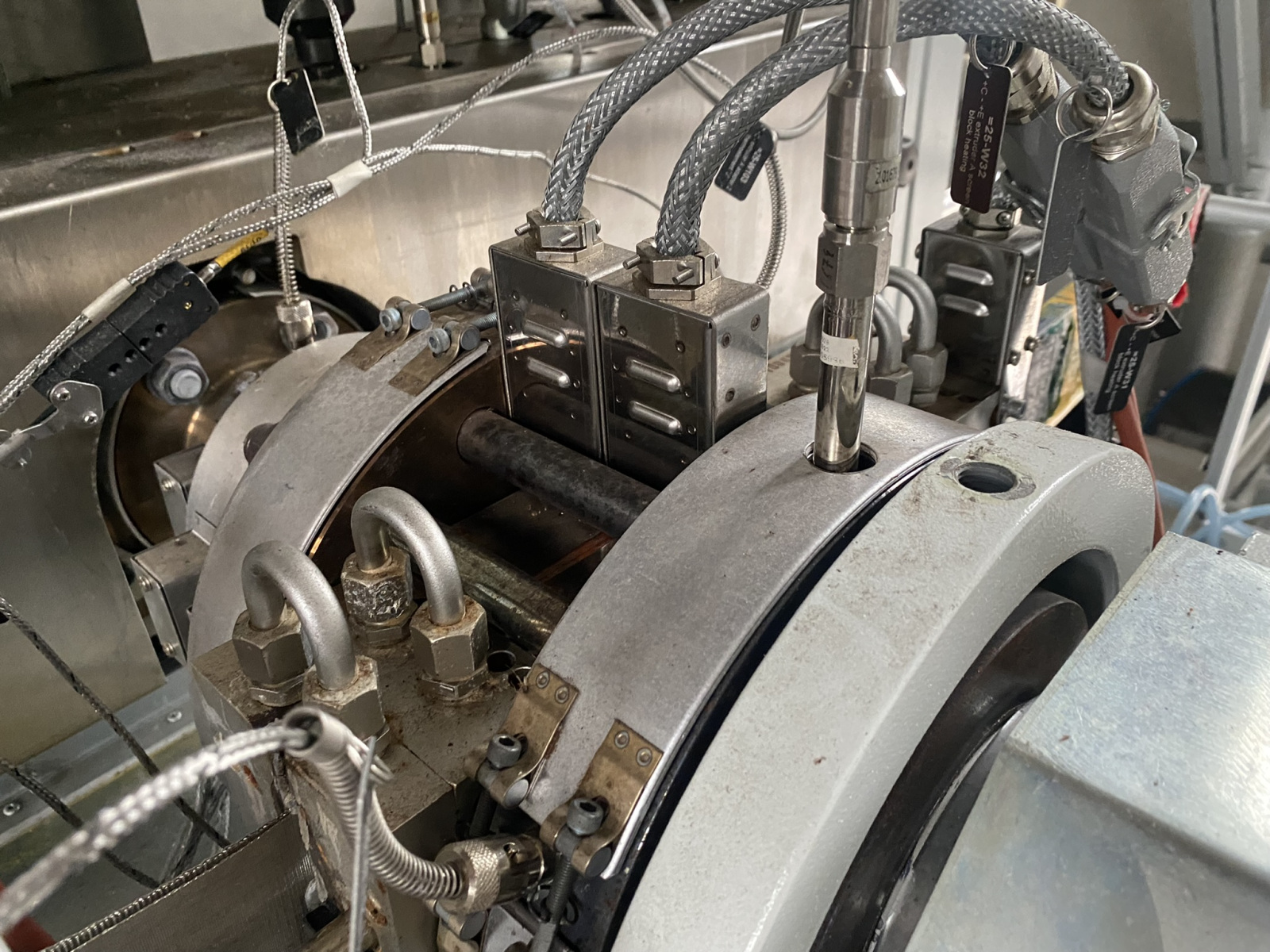

Chłodzenie głowicy wytłaczarskiej
Głowica wytłaczarska wymaga stabilnych parametrów medium. Jej praca wpływa na warunki prowadzenia procesu, dlatego odbiór ciepła powinien być przewidywalny i dopasowany do charakteru linii.
W praktyce ważne są nie tylko temperatura zasilania i powrotu, ale również sposób prowadzenia przewodów, regulacja przepływu i reakcja układu na zmienne obciążenie. Głowica nie powinna być traktowana jako przypadkowy odbiornik podłączony do instalacji. Powinna stanowić część uporządkowanego układu chłodzenia procesowego.
Chłodzenie układu granulacji
Układ granulacji również wymaga kontrolowanego chłodzenia. To etap, w którym stabilność temperatury medium może wpływać na powtarzalność pracy linii i jakość końcowego produktu.
Nie wystarczy doprowadzić chłodu do jednego punktu instalacji. Trzeba zapewnić odpowiedni przepływ przez odbiorniki, właściwe odpowietrzenie, poprawną pracę pomp i możliwość regulacji. Dzięki temu układ granulacji może pracować stabilniej, a instalacja chłodnicza lepiej reaguje na realne warunki produkcyjne.
Projekt instalacji wody lodowej dla wytłaczarek do produkcji granulatu
Projekt instalacji wody lodowej powinien łączyć wymagania procesu z możliwościami technicznymi układu chłodzenia. Trzeba uwzględnić źródło chłodu, odbiorniki, materiał rurociągów, pompy, armaturę, wymienniki, medium oraz sposób napełnienia i uruchomienia instalacji.
CoolingFlow traktuje instalację jako kompletny układ hydrauliczny. W praktyce oznacza to analizę obciążenia cieplnego, dobór chillera, dobór pomp obiegowych, montaż wymienników ciepła, zaworów trójdrożnych, dry coolerów oraz wykonanie rurociągów stalowych lub PVC.
Na etapie projektu warto przewidzieć również punkty odpowietrzające, możliwość kontroli przepływu, dostęp serwisowy do armatury oraz sposób regulacji poszczególnych obiegów. Takie szczegóły decydują o tym, czy instalacja będzie wygodna w uruchomieniu i stabilna w późniejszej eksploatacji.
Dobór chillera i wydajności chłodniczej do procesu
Dobór chillera powinien uwzględniać obciążenie cieplne, wymagane temperatury medium, charakter pracy linii oraz liczbę odbiorników. Urządzenie chłodnicze musi zapewniać odpowiednią wydajność, ale jego skuteczność zależy od całej instalacji.
Przed wyborem źródła chłodu trzeba sprawdzić, czy pompy zapewnią wymagany przepływ, czy rurociągi nie ograniczą pracy układu, czy medium będzie właściwe dla warunków procesu oraz czy armatura umożliwi regulację. Dopiero wtedy można dobrać rozwiązanie, które będzie pracować stabilnie w rzeczywistych warunkach produkcji.

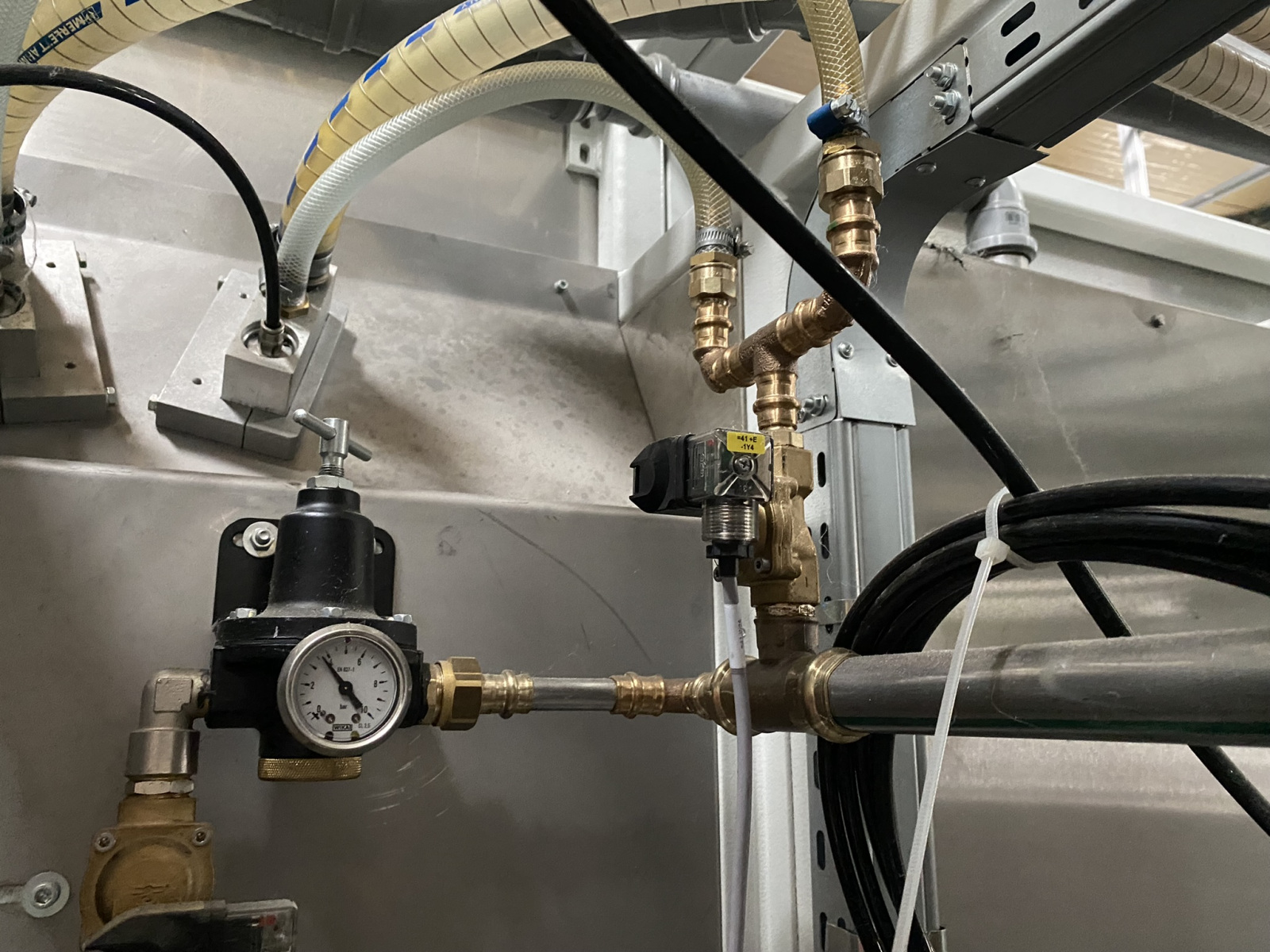

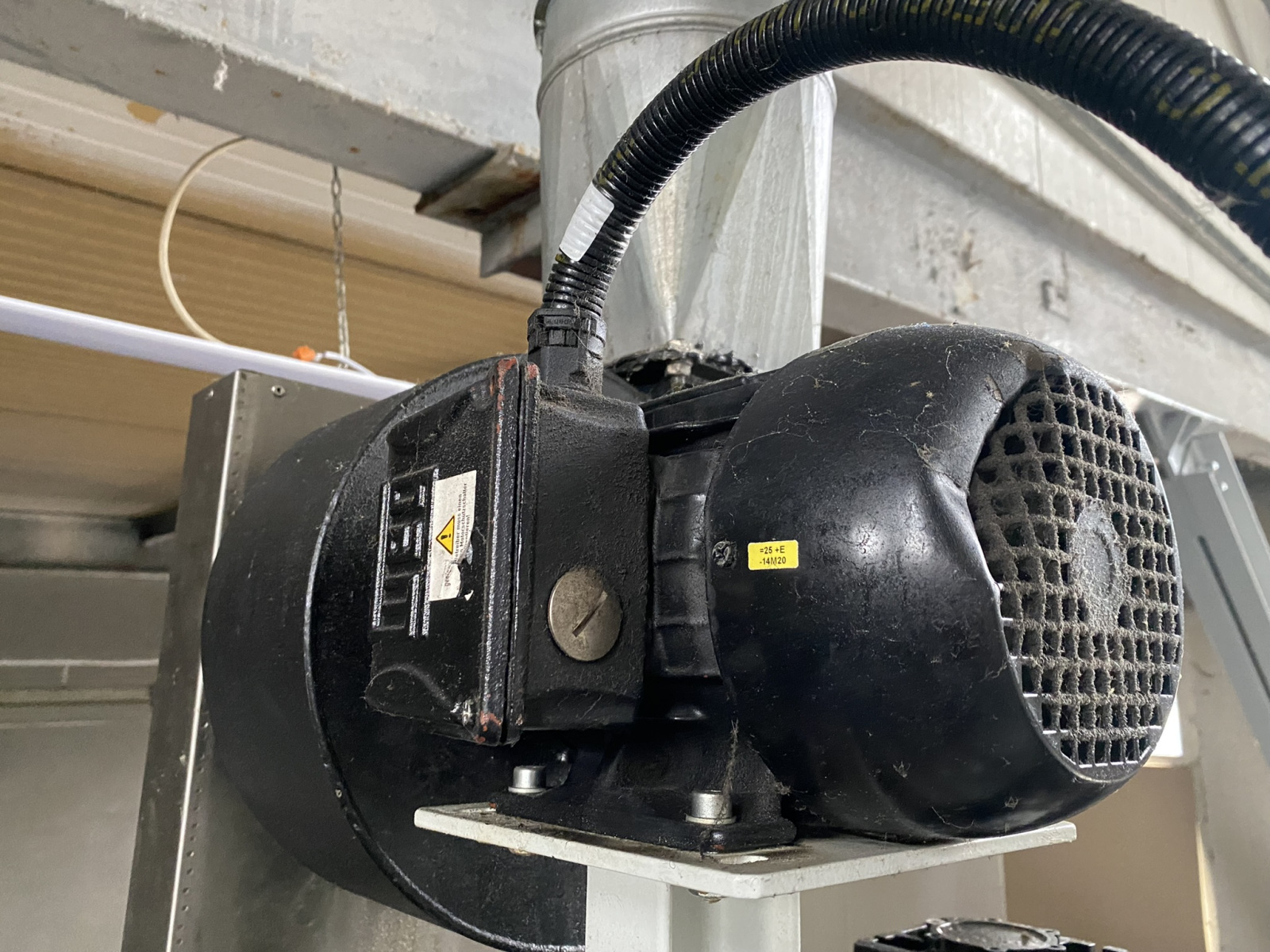

Pompy obiegowe, wymienniki ciepła i zawory trójdrożne
Pompy obiegowe odpowiadają za transport medium przez instalację. Ich dobór wpływa na przepływ, opory układu i stabilność odbioru ciepła. Pompa powinna pasować do instalacji, a nie tylko do ogólnej wydajności źródła chłodu.
Wymienniki ciepła mogą rozdzielać obiegi, zabezpieczać część procesową albo porządkować hydraulikę układu. Zawory trójdrożne pomagają regulować temperaturę i kierować przepływem medium. Te elementy muszą działać jako jeden system, ponieważ pojedynczy komponent nie zapewni stabilności całej instalacji.
W dobrze zaprojektowanym układzie każdy element hydrauliczny ma jasno określoną funkcję. Pompa odpowiada za obieg, zawór za regulację, wymiennik za wymianę ciepła między obiegami, a rurociągi za prawidłowe prowadzenie medium do odbiorników.
Rurociągi stalowe lub PVC w instalacji chłodniczej
Materiał rurociągów należy dobrać do medium, temperatury pracy, wymagań inwestora i warunków montażowych. W instalacjach chłodniczych można stosować rurociągi stalowe lub PVC, jeżeli odpowiadają wymaganiom danego układu.
Rurociągi wpływają na opory przepływu, możliwość rozbudowy instalacji i sposób prowadzenia medium. Zbyt mała średnica, niekorzystny przebieg tras lub brak możliwości odpowietrzenia mogą ograniczyć skuteczność chłodzenia. Dlatego projekt rurociągów powinien powstawać razem z doborem pomp i armatury.
W przypadku linii do produkcji granulatu ważny jest przemyślany podział obiegów. Instalacja powinna doprowadzać medium tam, gdzie rzeczywiście trzeba odebrać ciepło, a jednocześnie umożliwiać regulację przepływu po uruchomieniu.
Dobór medium chłodniczego i glikolu w układzie chłodzenia wytłaczarki
Medium chłodnicze wpływa na stabilność pracy instalacji. W układach chłodzenia wytłaczarek stosuje się wodę lodową albo roztwór glikolu, zależnie od temperatury pracy, lokalizacji instalacji, wymagań zabezpieczenia i warunków procesu.
Glikol nie jest wyłącznie dodatkiem ochronnym. Jego stężenie wpływa na opory przepływu, wymianę ciepła i pracę pomp. Dlatego dobór medium trzeba uwzględnić już na etapie projektu. Zmiana medium po wykonaniu instalacji może wymagać korekty nastaw, przepływów albo doboru elementów hydraulicznych.
CoolingFlow uwzględnia dobór glikolu, napełnienie układu, odpowietrzenie oraz regulację przepływów jako część przygotowania instalacji do pracy. To podejście zmniejsza ryzyko problemów podczas rozruchu i ułatwia stabilne prowadzenie procesu.
Wpływ składu medium na przepływ i wymianę ciepła
Skład medium wpływa na parametry hydrauliczne instalacji. Zmiana stężenia glikolu może zwiększyć opory przepływu i zmienić warunki pracy pomp. Z tego powodu dobór medium powinien być powiązany z doborem pomp, wymienników i średnic rurociągów.
W chłodzeniu wytłaczarki ważna jest nie tylko ochrona przed zamarzaniem. Liczy się również stabilność temperatury, skuteczny odbiór ciepła, zgodność medium z materiałami instalacji oraz przewidywalna praca całego obiegu.
Napełnienie, odpowietrzenie i regulacja przepływów
Napełnienie i odpowietrzenie instalacji mają bezpośredni wpływ na stabilność pracy. Powietrze w układzie może ograniczać przepływ, pogarszać odbiór ciepła i utrudniać utrzymanie wymaganych parametrów procesu.
Po napełnieniu trzeba sprawdzić pracę pomp, przepływy przez odbiorniki, reakcję zaworów i stabilność temperatury. Regulacja pozwala dopasować instalację do rzeczywistej pracy linii, a nie tylko do założeń projektowych.
Prawidłowe uruchomienie instalacji jest tak samo ważne jak dobór urządzeń. Bez odpowietrzenia i regulacji nawet poprawnie zaprojektowany układ może nie osiągnąć stabilnej pracy.
Chiller, dry cooler i wymiennik ciepła w jednym układzie chłodzenia
W instalacjach chłodzenia wytłaczarek można połączyć kilka elementów odbioru i przekazywania ciepła. Chiller zapewnia aktywne chłodzenie medium. Dry cooler może wspierać pracę układu w określonych warunkach. Wymiennik ciepła pozwala rozdzielić obiegi lub uporządkować hydraulikę instalacji.
Każdy z tych elementów powinien mieć określoną funkcję. Układ nie może być zbiorem przypadkowo połączonych urządzeń. Musi zapewniać właściwy przepływ, stabilną temperaturę, kontrolę obiegów i możliwość regulacji po uruchomieniu.
Kiedy warto uwzględnić dry cooler w instalacji?
Dry cooler może wspierać odbiór ciepła, jeżeli warunki pracy instalacji uzasadniają jego zastosowanie. Taki element warto rozważyć przy projektowaniu lub modernizacji układu, zwłaszcza wtedy, gdy koncepcja techniczna przewiduje współpracę kilku źródeł lub stopni chłodzenia.
Nie jest to jednak rozwiązanie uniwersalne dla każdej linii. Zastosowanie dry coolera wymaga oceny temperatur, medium, warunków zewnętrznych, obciążenia cieplnego i sposobu sterowania. Dopiero taka analiza pozwala określić, czy dry cooler poprawi pracę konkretnego układu.
Separacja obiegów przez wymiennik ciepła
Wymiennik ciepła może rozdzielać obieg źródła chłodu od obiegu procesowego. Takie rozwiązanie pomaga zabezpieczyć wybraną część instalacji, uporządkować hydraulikę i dopasować parametry pracy do odbiorników.
Separacja obiegów jest przydatna wtedy, gdy źródło chłodu i część procesowa mają inne wymagania dotyczące medium, przepływu lub regulacji. Wymiennik pozwala prowadzić obiegi w bardziej kontrolowany sposób i ogranicza bezpośredni wpływ jednego obiegu na drugi.
W układach dla wytłaczarek wymiennik powinien zostać dobrany do realnych warunków pracy. Znaczenie mają przepływy, temperatury, rodzaj medium oraz zakładany sposób regulacji.

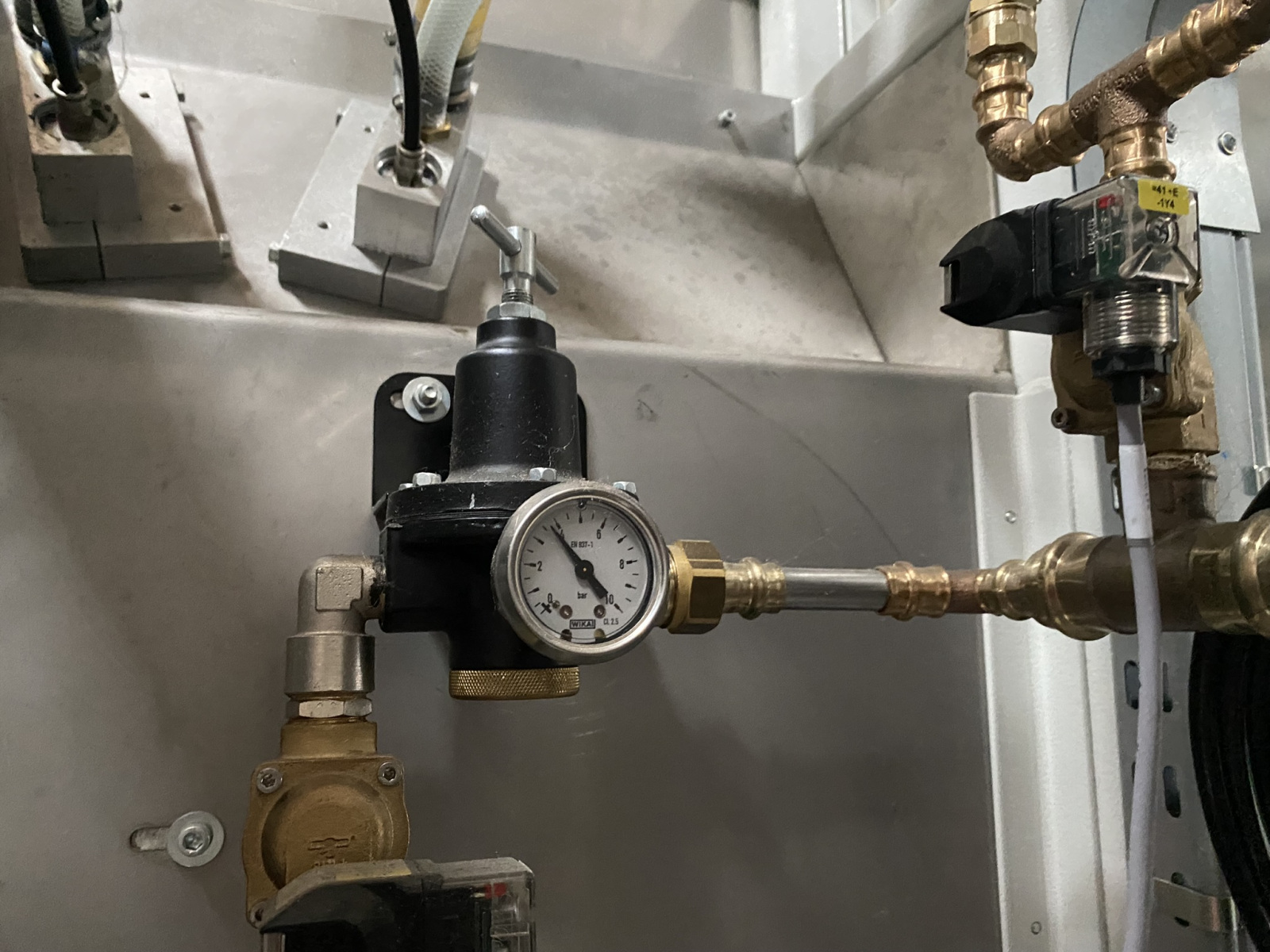

Modernizacja chłodzenia wytłaczarek do produkcji granulatu
Nie każda instalacja wymaga budowy od podstaw. W wielu zakładach można poprawić pracę istniejącego układu przez analizę hydrauliki, korektę przepływów, zmianę pomp, dobór medium, modernizację rurociągów albo dodanie elementów regulacyjnych.
Modernizację warto zacząć od określenia przyczyny problemu. Jeżeli układ nie utrzymuje stabilnej temperatury, nie należy automatycznie zakładać, że potrzebny jest większy chiller. Najpierw trzeba sprawdzić przepływy, opory instalacji, pracę pomp, odpowietrzenie, stan medium i sposób regulacji obiegów.
Objawy niestabilnej pracy układu chłodzenia
Do typowych objawów problemów należą wahania temperatury medium, niewystarczający odbiór ciepła, nierównomierna praca odbiorników, spadki przepływu, zapowietrzanie instalacji oraz praca źródła chłodu poza oczekiwanym zakresem.
Przyczyną może być zbyt mała wydajność chłodnicza, ale także źle dobrana pompa, nieprawidłowy zawór, zbyt mała średnica rurociągu albo medium niedopasowane do warunków pracy. Dlatego ocena układu powinna obejmować całą instalację, a nie tylko jedno urządzenie.
Zakres możliwej modernizacji instalacji
Modernizacja układu chłodzenia może obejmować różne działania techniczne. Zakres zależy od stanu instalacji, aktualnych potrzeb produkcji i planowanego obciążenia linii. Celem jest poprawa stabilności pracy, a nie wymiana elementów bez analizy.
- regulacja przepływów w obiegach chłodzenia,
- dobór lub wymiana pomp obiegowych,
- korekta armatury regulacyjnej,
- dobór właściwego medium lub glikolu,
- montaż wymiennika ciepła,
- modernizacja rurociągów stalowych lub PVC,
- optymalizacja pracy chillera,
- rozbudowa układu o dry cooler, jeżeli wynika to z analizy procesu.
Takie działania pozwalają dopasować instalację do aktualnych warunków pracy. Ma to znaczenie szczególnie wtedy, gdy zakład zwiększa obciążenie linii, zmienia profil produkcji albo chce poprawić powtarzalność procesu granulacji.
CoolingFlow projektuje i buduje układy chłodzenia dla wytłaczarek
CoolingFlow projektuje i wykonuje układy chłodzenia dla procesów przemysłowych, w których kluczowe znaczenie mają przepływ, stabilność temperatury i prawidłowy dobór medium. W przypadku wytłaczarek do produkcji granulatu firma może przeanalizować obciążenie cieplne, dobrać chiller, przygotować projekt instalacji wody lodowej i wykonać układ pod wymagania procesu.
Zakres prac może obejmować budowę instalacji chłodniczej, montaż pomp obiegowych, wymienników ciepła, zaworów trójdrożnych, dry coolerów, wykonanie rurociągów stalowych lub PVC, dobór glikolu, napełnienie układu, odpowietrzenie, uruchomienie i regulację przepływów.
Takie podejście sprawdza się tam, gdzie klient potrzebuje nie tylko urządzenia, lecz kompletnego układu przepływowego dla procesu. Celem jest stabilne chłodzenie wytłaczarki, głowicy i układu granulacji w rzeczywistych warunkach pracy.
Zakres prac przy budowie układu chłodzenia
Zakres prac można dopasować do nowej inwestycji, rozbudowy linii albo modernizacji istniejącej instalacji. Najpierw warto określić wymagania procesu, a następnie dobrać źródło chłodu, hydraulikę i medium.
- Dobór chillera i wydajności chłodniczej do procesu.
- Analiza obciążenia cieplnego wytłaczarki i układu granulacji.
- Projekt instalacji wody lodowej oraz układu hydraulicznego.
- Montaż pomp obiegowych, wymienników ciepła i zaworów trójdrożnych.
- Wykonanie rurociągów stalowych lub PVC.
- Dobór glikolu oraz przygotowanie medium do pracy.
- Napełnienie, odpowietrzenie i uruchomienie instalacji.
- Regulacja przepływów i optymalizacja pracy układu.
Jeżeli planujesz budowę lub modernizację chłodzenia wytłaczarki do produkcji granulatu, skonsultuj układ z CoolingFlow już na etapie założeń technicznych. To pozwala lepiej dopasować źródło chłodu, instalację i medium do realnych wymagań procesu.
Najczęstsze pytania o chłodzenie wytłaczarek do produkcji granulatu
Poniższe pytania pomagają uporządkować najważniejsze decyzje techniczne przed budową lub modernizacją instalacji chłodniczej dla linii granulacji.
Czy do chłodzenia wytłaczarki zawsze potrzebny jest chiller?
Nie zawsze. Decyzja zależy od wymaganej temperatury medium, obciążenia cieplnego, warunków pracy linii i sposobu odbioru ciepła. W wielu procesach chiller jest głównym źródłem chłodu, ale czasem warto rozważyć również wymiennik ciepła lub dry cooler jako element układu.
Jak dobrać wydajność chłodniczą do produkcji granulatu?
Wydajność chłodniczą należy dobrać na podstawie analizy procesu. Trzeba uwzględnić pracę stref wytłaczarki, głowicy, układu granulacji, wymagane temperatury medium, liczbę odbiorników oraz charakter pracy instalacji.
Czy w instalacji chłodniczej lepiej zastosować stal czy PVC?
Dobór materiału rurociągów zależy od medium, temperatury, ciśnienia, warunków montażowych i wymagań inwestora. Rurociągi stalowe i PVC mogą pracować w instalacjach chłodniczych, jeżeli są zgodne z warunkami danego układu.
Jaką rolę pełni glikol w chłodzeniu wytłaczarek?
Glikol może zabezpieczać medium przed zamarzaniem, ale wpływa też na przepływ, opory instalacji, wymianę ciepła i pracę pomp. Dlatego jego dobór powinien wynikać z parametrów układu, a nie z przypadkowego założenia.
Kiedy warto modernizować układ chłodzenia wytłaczarki?
Modernizację warto rozważyć przy wahaniach temperatury, problemach z przepływem, niewystarczającym odbiorze ciepła, rozbudowie produkcji, zmianie procesu lub pracy instalacji poza oczekiwanym zakresem. Przed decyzją należy sprawdzić hydraulikę, medium, pompy, armaturę i źródło chłodu.
Zapytaj CoolingFlow o układ chłodzenia dla wytłaczarki i granulacji
Skuteczne chłodzenie wytłaczarek do produkcji granulatu wymaga połączenia wiedzy procesowej, projektowej i hydraulicznej. Znaczenie ma nie tylko chiller, lecz także przepływ medium, dobór glikolu, praca pomp, regulacja zaworów, dobór rurociągów i poprawne uruchomienie instalacji.
CoolingFlow może przygotować układ chłodzenia dopasowany do wymagań produkcji. Firma analizuje obciążenie cieplne, dobiera źródło chłodu, projektuje instalację, wykonuje rurociągi, montuje elementy hydrauliczne, napełnia układ, odpowietrza instalację i reguluje przepływy.
Skontaktuj się z CoolingFlow, jeżeli potrzebujesz projektu, budowy lub modernizacji układu chłodzenia dla wytłaczarki, głowicy albo granulacji. Dobrze przygotowana instalacja pomaga ustabilizować proces, poprawić powtarzalność pracy linii i dopasować chłodzenie do wymagań produkcji przemysłowej.
