Instalacja wody lodowej i dobór produktów chłodniczych – od czego zacząć?

Instalacja wody lodowej to przemysłowy system chłodzenia oparty na obiegu schłodzonej wody lub mieszaniny wody z glikolem, który odbiera nadmiar ciepła z procesów produkcyjnych i odprowadza go na zewnątrz budynku lub do układu wtórnego. W praktyce dobór produktów chłodniczych – chillerów, pomp, wymienników i armatury – decyduje o tym, czy system będzie pracował stabilnie przez lata, czy będzie generował kosztowne przestoje. Błędy popełnione na etapie projektu trudno naprawić po uruchomieniu, dlatego warto powierzyć ten etap jednemu partnerowi technicznemu, który przejmuje odpowiedzialność za całość inwestycji.

Od czego zależy dobór produktów chłodniczych w instalacji wody lodowej?

Dobór produktów chłodniczych do instalacji wody lodowej nigdy nie zaczyna się od katalogu urządzeń. Zaczyna się od analizy obciążenia cieplnego procesu produkcyjnego. W przemyśle spożywczym, farmaceutycznym czy chemicznym obciążenie zmienia się w ciągu doby i roku, dlatego projektant musi znać nie tylko szczytową moc odbieraną, ale też profil zmienności. Dopiero na tej podstawie dobiera się chiller, pompę obiegową, wymiennik ciepła i rodzaj medium chłodniczego.

Ponadto na dobór wpływają warunki zewnętrzne – temperatura otoczenia latem i zimą, dostępna infrastruktura elektryczna, wymagania dotyczące redundancji oraz obowiązujące przepisy dla czynników chłodniczych (rozporządzenie F-gas 2024/573). W efekcie każda instalacja wody lodowej wymaga indywidualnej analizy, a nie gotowego schematu powielonego z poprzedniego projektu.

Jakie parametry są kluczowe przy doborze chillerów i wymienników ciepła?

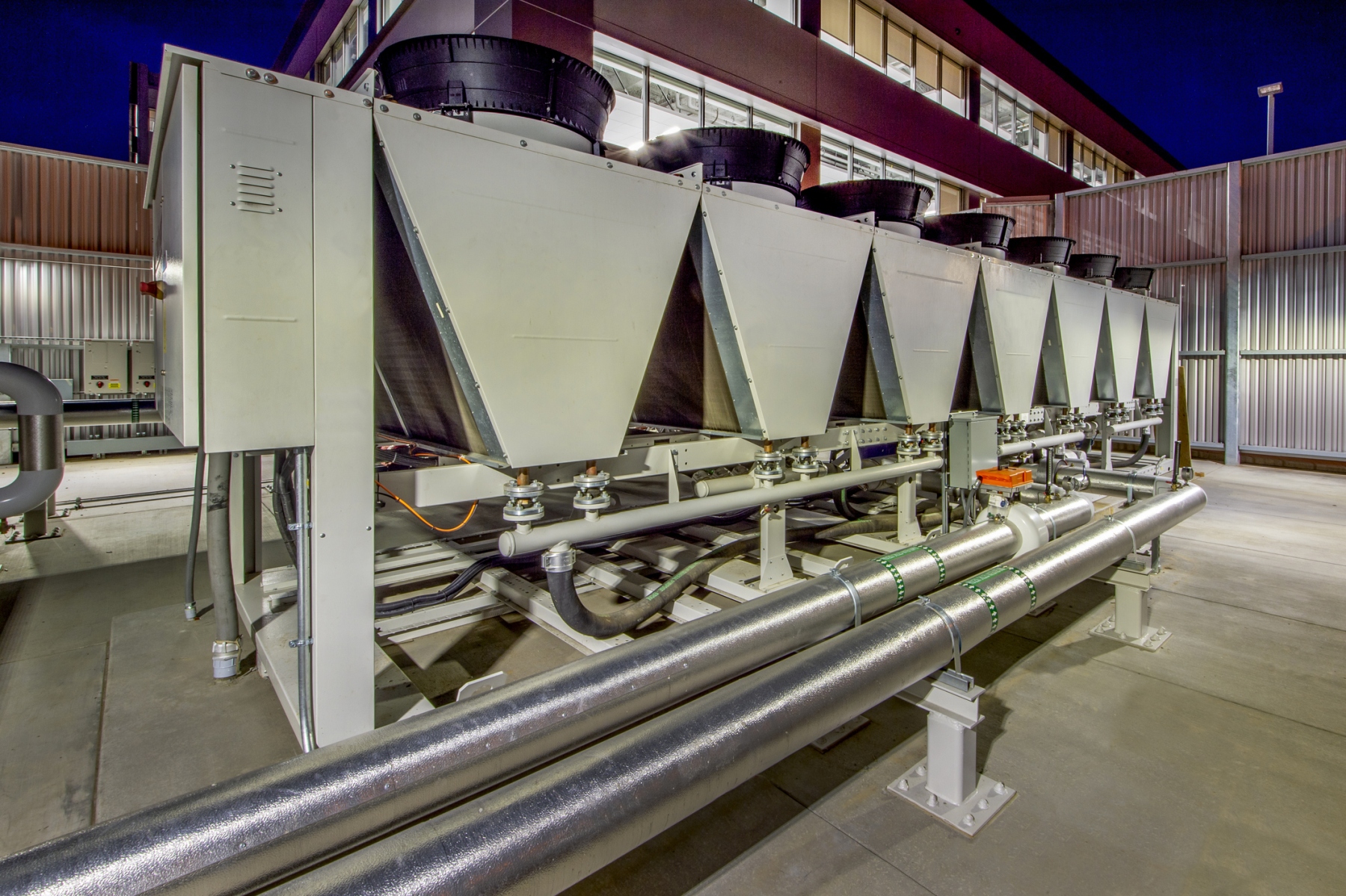

Przy doborze chillerów i wymienników ciepła liczy się przede wszystkim współczynnik EER (Energy Efficiency Ratio) w rzeczywistych warunkach pracy, nie tylko w punkcie nominalnym. Chiller pracuje w polskim klimacie przez większość roku przy częściowym obciążeniu, dlatego sprawność przy 50% obciążenia bywa ważniejsza niż szczytowe EER z karty katalogowej. Co więcej, wymiennik ciepła dobiera się pod konkretny przepływ i temperaturę medium, uwzględniając dopuszczalne spadki ciśnienia po stronie instalacji i planowany stopień zabrudzenia po kilku latach eksploatacji.

Glikol etylenowy czy propylenowy – dobór medium chłodniczego

Wybór medium chłodniczego to jedna z decyzji, która determinuje dalszy dobór produktów chłodniczych – armatury, pomp, wymienników i materiałów rurociągów. Glikol etylenowy zapewnia lepszą ochronę przed zamarzaniem i wyższy współczynnik wymiany ciepła niż glikol propylenowy przy tym samym stężeniu. Jednak w przemyśle spożywczym i farmaceutycznym, gdzie instalacja styka się z produktem lub może go skontaminować, stosuje się wyłącznie glikol propylenowy dopuszczony do kontaktu z żywnością.

Stężenie glikolu dobiera się tak, żeby temperatura zamarzania była co najmniej 5-8 stopni niższa od najniższej temperatury zasilania chillera zimą. Typowe instalacje przemysłowe w Polsce pracują ze stężeniem 30-40% glikolu etylenowego lub 35-45% glikolu propylenowego, jednak każdorazowo wymaga to weryfikacji pod konkretny projekt i lokalizację. Zmiana stężenia po uruchomieniu instalacji pociąga za sobą konieczność przepłukania i uzupełnienia całego obiegu – dlatego ten dobór warto ustalić kompleksowo przed montażem. Szczegółowe informacje na temat doboru glikolu znajdziesz na stronie dobór glikolu etylenowego i propylenowego.

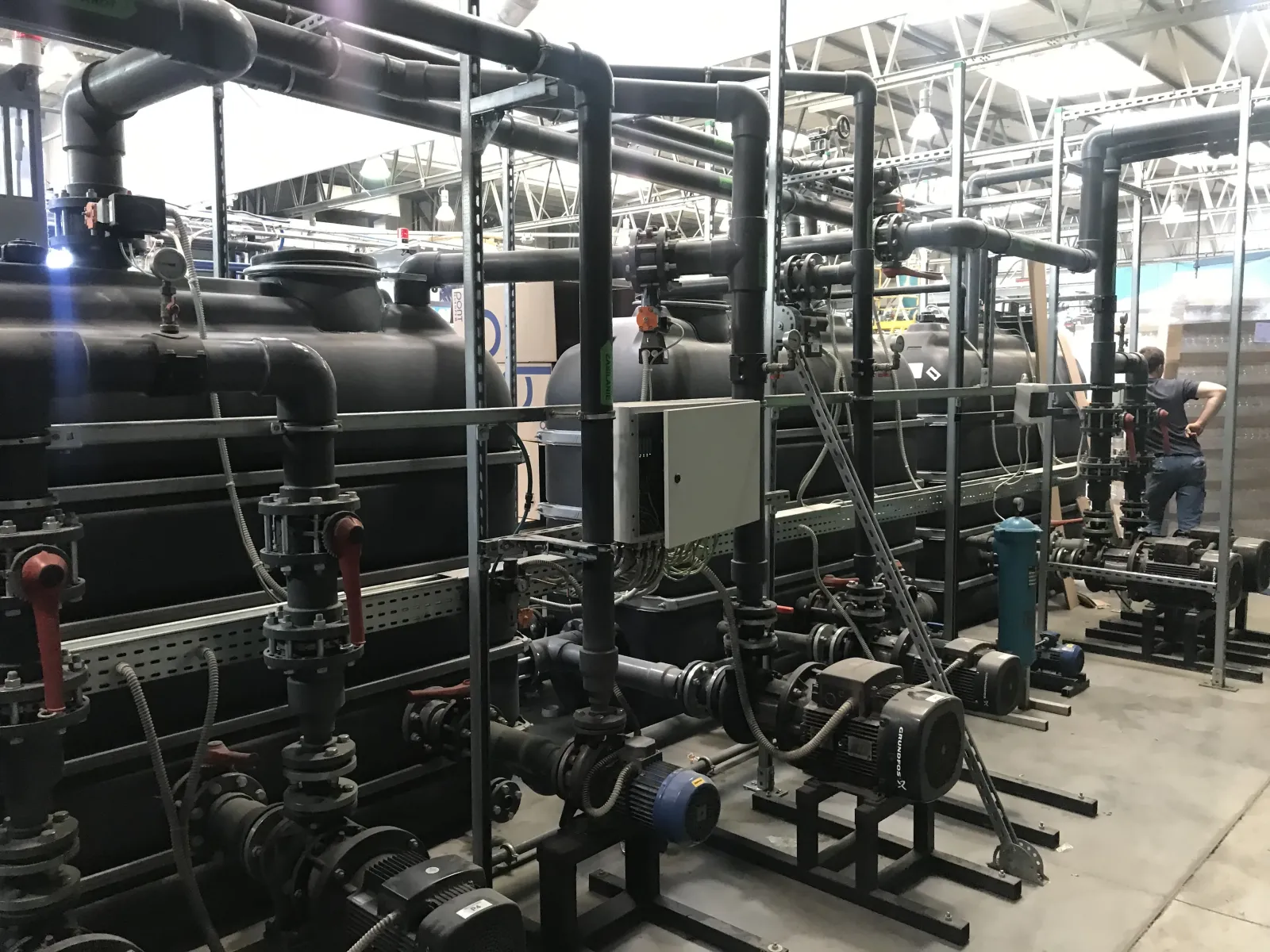

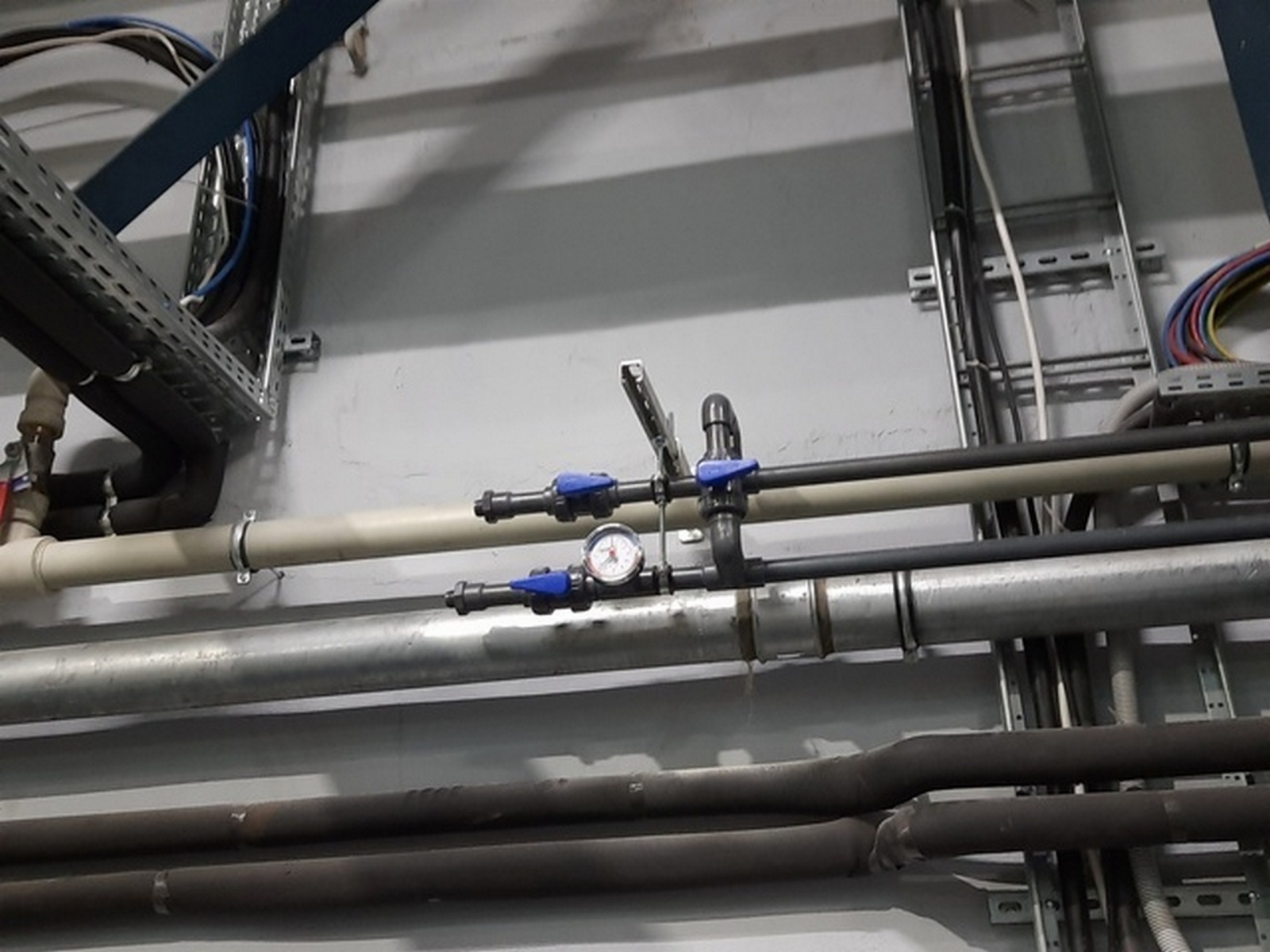

Hydraulika instalacji wody lodowej – gdzie kryją się problemy?

Hydraulika to obszar, w którym w polskim przemyśle najczęściej popełnia się błędy przy projektowaniu i doborze produktów chłodniczych. Źle zbilansowany układ hydrauliczny powoduje, że część odbiorników ciepła jest chłodzona zbyt słabo, a część zbyt intensywnie – nawet jeśli chiller pracuje prawidłowo. W rezultacie proces produkcyjny staje się niestabilny i trudny do sterowania automatycznego.

Najczęstsze problemy hydrauliczne spotykane w instalacjach wody lodowej:

brak równoważenia hydraulicznego – zawory regulacyjne nie są nastawione, a przepływy nie zgadzają się z projektem,
zbyt mała pojemność buforu wodnego – chiller pracuje w krótkich cyklach i szybciej się zużywa,
nieodpowiedni dobór pomp obiegowych – głowica za mała lub za duża względem rzeczywistych oporów instalacji,
brak rozdzielacza hydraulicznego lub jego zły dobór – mieszanie powrotów o różnych temperaturach zaburza pracę chillera,
nieprawidłowe odpowietrzenie obiegu – mikropęcherzyki gazu powodują kawitację pomp i uszkodzenia wymienników płytowych.

Prawidłowo zaprojektowana hydraulika, z dobraniem pomp do rzeczywistych oporów sieci i zainstalowaniem rozdzielacza, przekłada się bezpośrednio na stabilność procesu i żywotność całego układu. Jeśli audyt hydrauliki Twojej instalacji wykazał nieprawidłowości lub temperatura zasilania procesu odbiega od wymaganej mimo sprawnie działającego chillera, warto zlecić modernizację przed kolejnym sezonem – napisz na info@coolingflow.pl, żeby ustalić zakres audytu.

Projekt instalacji chłodniczej jako fundament doboru produktów chłodniczych

Projekt instalacji chłodniczej przemysłowej to nie tylko schemat połączeń rurowych. To dokument, który określa wymagania dla każdego komponentu systemu i stanowi podstawę odbioru technicznego. Dobry projekt zawiera bilans cieplny, schemat technologiczny obiegu, dobór urządzeń z uzasadnieniem, schemat hydrauliczny z nastawami zaworów, listę materiałów i armatury oraz wytyczne dla automatyki regulacji.

W CoolingFlow projekt zawsze poprzedza dobór konkretnych produktów chłodniczych, ponieważ inaczej nie można sprawdzić, czy instalacja wody lodowej spełni wymagania procesu. Oznacza to, że zanim klient otrzyma ofertę urządzeń, przeprowadzamy analizę obciążenia i weryfikujemy warunki techniczne po jego stronie. Dzięki temu unikamy sytuacji, w której po uruchomieniu okazuje się, że moc chillera jest za mała lub hydraulika nie zapewnia wymaganego przepływu do kluczowych odbiorników. Zakres projektowania i montażu opisujemy szczegółowo na stronie projekt instalacji wody lodowej.

Typowe błędy przy doborze produktów chłodniczych w polskim przemyśle

Obserwujemy, że w polskich zakładach produkcyjnych powtarzają się podobne błędy przy rozbudowie lub modernizacji systemu chłodzenia wodą lodową. Wynikają najczęściej z presji czasu, oszczędności na etapie projektu lub korzystania z kilku niezależnych wykonawców, którzy nie koordynują ze sobą doboru poszczególnych urządzeń.

Dobór chillera bez uwzględnienia temperatury mokrego termometru dla skraplacza powietrznego – w upalnym lipcu moc nominalna spada zwyczajowo o 15-25% względem danych katalogowych,
Pominięcie strat ciepła w rurociągach przy bilansie cieplnym – instalacja nie osiąga wymaganej temperatury zasilania,
Zakup pompy obiegowej bez analizy charakterystyki sieci – pompa pracuje poza obszarem optymalnej sprawności, co zwiększa koszty energii i skraca jej żywotność,
Dobór wymiennika ciepła z minimalnym zapasem – po kilku latach eksploatacji, gdy płyty są częściowo zanieczyszczone, moc spada poniżej wymaganej,
Brak uwzględnienia rozszerzalności cieplnej glikolu przy doborze zbiornika wyrównawczego – instalacja wyrzuca medium przez zawór bezpieczeństwa.

Ponadto zdarza się, że do instalacji wody lodowej dobierane są produkty z różnych grup jakościowych, w konsekwencji czego ich żywotność i wymagania serwisowe znacząco się różnią. Utrzymanie ruchu traci czas na koordynację kilku dostawców zamiast skupić się na procesie produkcyjnym.

Dobór produktów chłodniczych a regulacje F-gas i normy techniczne

Instalacja wody lodowej jako urządzenie ciśnieniowe podlega dyrektywie PED 2014/68/UE oraz przepisom krajowym w zakresie bezpieczeństwa technicznego. W przypadku czynników chłodniczych objętych rozporządzeniem F-gas 2024/573, dobór urządzeń musi uwzględniać portfel czynników dopuszczonych na rynek UE w perspektywie 2025-2030 i planowane wycofania wysokiego GWP. Dlatego przy doborze nowych produktów chłodniczych warto już teraz wybierać urządzenia przygotowane pod czynniki o niskim GWP, by uniknąć kosztownych retrofitów za kilka lat.

Pompy obiegowe dobiera się zgodnie z charakterystyką sieci i wymaganiami normy EN 16297, a ich sprawność ma bezpośredni wpływ na roczne zużycie energii przez cały układ. Wytyczne dotyczące doboru pomp znajdziesz m.in. w dokumentacji technicznej Grundfos, jednego z producentów pomp obiegowych stosowanych w instalacjach wody lodowej. Jednak sam dokument producenta nie zastępuje analizy konkretnej sieci – dlatego dobór komponentów zawsze prowadzimy kompleksowo pod proces klienta.

Najczęstsze pytania o instalację wody lodowej i dobór produktów chłodniczych

Jak dobrać chiller do instalacji wody lodowej?

Dobór chillera do instalacji wody lodowej wymaga znajomości szczytowego obciążenia cieplnego odbiorników, wymaganej temperatury zasilania i powrotu medium chłodniczego, warunków klimatycznych lokalizacji oraz profilu zmienności obciążenia w ciągu doby i roku. Na tej podstawie wybiera się typ chillera (ze skraplaczem powietrznym lub wodnym), czynnik chłodniczy i moc nominalną. Zwyczajowy zapas mocy wynosi 10-20% ponad szczyt obciążenia, jednak zależy od specyfiki procesu i wymagań redundancji. Doboru nie należy wykonywać wyłącznie z katalogu, bez uprzedniej analizy warunków technicznych.

Czym różni się glikol etylenowy od propylenowego w instalacji chłodniczej?

Glikol etylenowy zapewnia lepszą ochronę przed zamarzaniem przy tym samym stężeniu i wyższy współczynnik wymiany ciepła niż glikol propylenowy. Jest jednak toksyczny, dlatego w przemyśle spożywczym i farmaceutycznym stosuje się glikol propylenowy dopuszczony do kontaktu z żywnością. Glikol propylenowy wymaga wyższych stężeń dla uzyskania tej samej temperatury zamarzania, przez co nieznacznie zwiększa opory hydrauliczne instalacji i obniża wydajność wymiany ciepła. Wybór medium należy podjąć przed projektem instalacji, ponieważ wpływa na dobór pomp, wymienników i armatury.

Co to jest równoważenie hydrauliczne w instalacji wody lodowej?

Równoważenie hydrauliczne polega na nastawieniu zaworów regulacyjnych w instalacji wody lodowej tak, aby każdy odbiornik ciepła otrzymywał projektowany przepływ medium chłodniczego. Bez równoważenia pompa tłoczy medium głównie przez obwody o najmniejszych oporach, a odbiorniki z większymi oporami są chłodzone niedostatecznie. W efekcie temperatura procesu w tych punktach rośnie, a wydajność całej instalacji spada poniżej projektu. Równoważenie hydrauliczne wykonuje się przy uruchomieniu instalacji i po każdej znaczącej zmianie układu – np. podłączeniu nowego odbiornika.

Kiedy warto przeprowadzić audyt hydrauliki instalacji wody lodowej?

Audyt hydrauliki instalacji wody lodowej warto przeprowadzić po każdej rozbudowie układu o nowych odbiorników, gdy temperatura zasilania procesu różni się od wymaganej mimo sprawnie działającego chillera, gdy pompa obiegowa pracuje głośno lub jej pobór mocy znacznie odbiega od danych projektowych, a także przed modernizacją lub wymianą kluczowych komponentów. Audyt pozwala zidentyfikować realne przyczyny problemów przed zakupem nowych urządzeń i uniknąć wymiany sprawnego sprzętu, który pracuje po prostu w złych warunkach hydraulicznych.

Podsumowanie – jeden partner techniczny zamiast wielu wykonawców

Prawidłowa instalacja wody lodowej i dobór produktów chłodniczych to proces, który wymaga analizy obciążenia, projektu hydrauliki, wyboru medium i weryfikacji każdego komponentu pod konkretny proces produkcyjny. W CoolingFlow przejmujemy pełną odpowiedzialność techniczną za każdy z tych etapów – od konsultacji i projektu, przez montaż i uruchomienie, po długoterminową opiekę techniczną. Jeśli planujesz nową instalację lub modernizację istniejącego układu wody lodowej, zadzwoń pod numer 501 179 381 lub napisz na info@coolingflow.pl, żeby umówić kompleksową konsultację pod Twój proces.
