Chłodzenie maszyn do produkcji puszek a ciągłość i jakość linii
Chłodzenie maszyn do produkcji puszek to układ odbioru ciepła z oprzyrządowania, chłodziwa oraz hydrauliki linii puszkowej, którego zadaniem jest utrzymanie stabilnej temperatury procesu. Od tej stabilności zależą geometria puszki, trwałość narzędzi i płynność pracy całej linii. W praktyce nawet kilkustopniowe odchylenie temperatury chłodziwa w bodymakerze zwiększa udział braków i przyspiesza zużycie oprzyrządowania. Dlatego dobrze dobrany i utrzymany układ wody lodowej nie jest dodatkiem do maszyn, lecz warunkiem powtarzalności produkcji. Ponieważ linia puszkowa pracuje z dużą szybkością i w ruchu ciągłym, każdy nieplanowany przestój chłodzenia oznacza wymierną stratę.
Dlaczego temperatura procesu decyduje o jakości puszek
Formowanie puszki metodą wyciskania i wygładzania ścianki (proces DWI) generuje intensywne ciepło na styku narzędzia i metalu. Chłodziwo, zwykle emulsja wodno-olejowa, jednocześnie smaruje i odbiera to ciepło, a jego lepkość oraz właściwości smarne silnie zależą od temperatury. W efekcie zbyt ciepłe chłodziwo traci film smarny, co prowadzi do zadziorów, pęknięć ścianki i szybszego zużycia stempli oraz pierścieni. Ponadto aluminium rozszerza się cieplnie, dlatego wahania temperatury przekładają się bezpośrednio na tolerancje wymiarowe gotowej puszki.
Stabilna temperatura to także mniejsza zmienność między początkiem a końcem zmiany. Kiedy układ chłodzenia utrzymuje wąskie okno temperaturowe, operator rzadziej koryguje nastawy, a jakość partii pozostaje przewidywalna. Właśnie dlatego kontrola temperatury procesowej jest w produkcji puszek parametrem nadrzędnym, a nie jedynie wskaźnikiem pomocniczym. Skuteczne chłodzenie maszyn do produkcji puszek zaczyna się więc od pytania, gdzie powstaje ciepło i jak szybko trzeba je odebrać.
Które węzły linii do produkcji puszek wymagają chłodzenia
Dobre chłodzenie maszyn do produkcji puszek wymaga najpierw mapy źródeł ciepła. Największe obciążenie cieplne skupia się w kilku miejscach linii, dlatego układ wody lodowej projektuje się pod konkretny bilans, a nie pod uśrednioną wartość. Najczęściej chłodzenia wymagają następujące węzły:
- Chłodziwo w bodymakerach, czyli obieg emulsji odbierający ciepło z procesu wyciskania. To zwykle dominujące źródło zapotrzebowania na chłód w całej linii.
- Układy hydrauliczne pras, w tym prasy kubkującej i bodymakerów, gdzie olej hydrauliczny wymaga chłodnic utrzymujących stałą lepkość.
- Woda technologiczna w strefie myjki i po piecach, którą schładza się przed ponownym obiegiem lub przed kolejnym etapem.
- Dochłodzenie sprężonego powietrza i mediów pomocniczych, istotne dla stabilności ciśnień i pracy pneumatyki.
- Szafy sterownicze i pomieszczenia automatyki, w wybranych układach objęte osobnym obiegiem chłodzenia.
Rozdzielenie tych obiegów oraz właściwe równoważenie hydrauliczne decydują o tym, czy każde odbieranie ciepła dostaje zaplanowany strumień wody lodowej. Bez tego jedne węzły są przechładzane, a inne pracują na granicy wydajności.
Jak zbudowany jest układ wody lodowej dla linii puszkowej

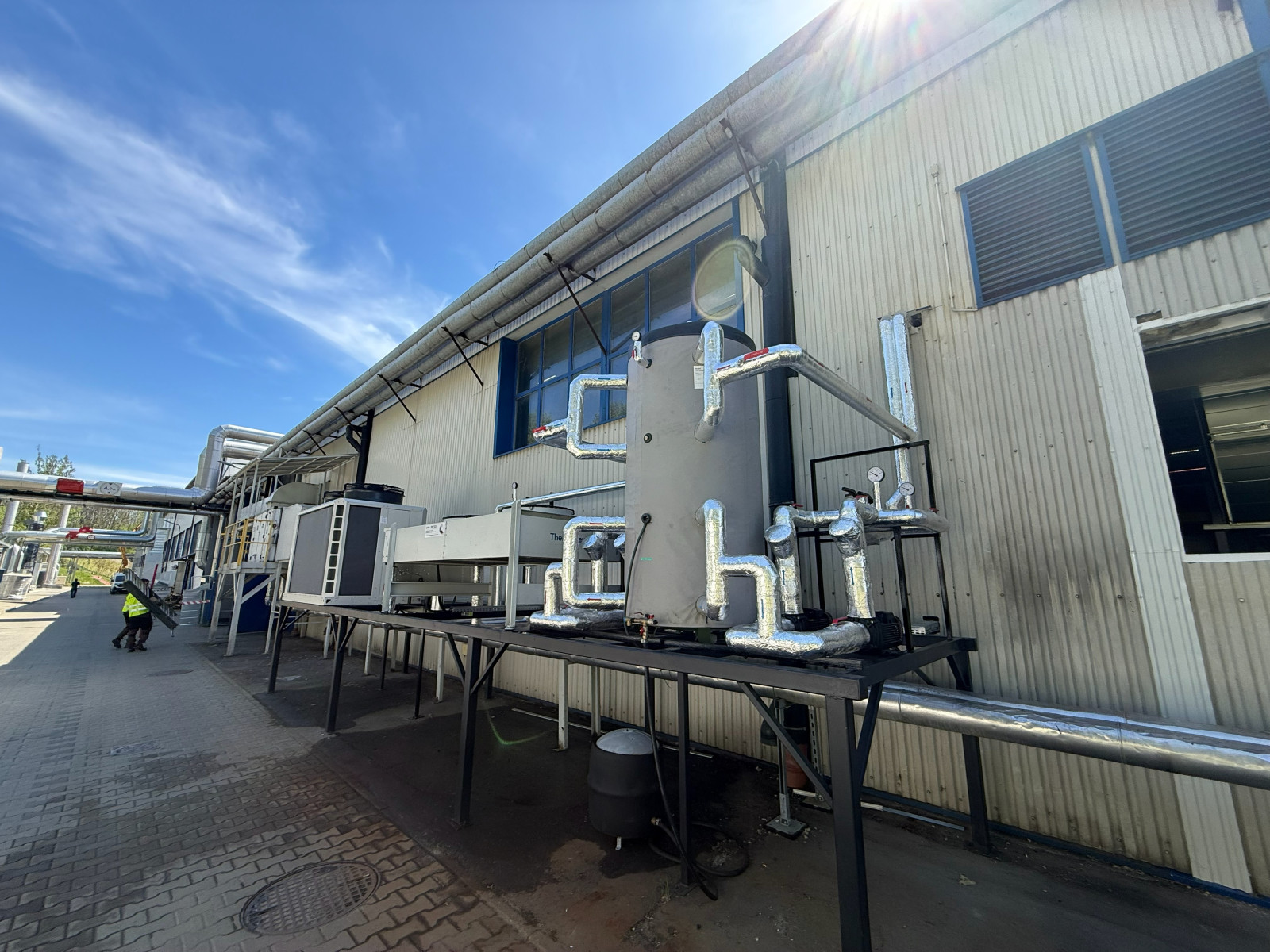

Typowy układ chłodzenia linii puszkowej opiera się na agregacie wody lodowej, który schładza nośnik ciepła krążący do wymienników przy maszynach. W instalacjach narażonych na niskie temperatury nośnikiem jest wodny roztwór glikolu. Dobiera się go pod temperaturę pracy i materiały układu. Obieg pierwotny agregatu oddziela się od obiegów technologicznych płytowymi wymiennikami ciepła. Dzięki temu chiller pracuje w czystym obiegu, a serwis staje się prostszy.
Sercem stabilności jest tu hydraulika. Bufor wygładza skokowe zmiany obciążenia, pompy obiegowe zapewniają wymagany przepływ, a zawory równoważące rozdzielają wodę lodową między węzły zgodnie z ich zapotrzebowaniem. Dobór i utrzymanie płytowych wymienników ciepła wpływa przy tym wprost na efektywność wymiany. Nawet cienka warstwa osadu obniża moc chłodniczą po stronie procesu. Jeśli planujesz rozbudowę linii lub zmianę wydajności, warto zweryfikować cały układ hydrauliczny, zanim dołoży się kolejne odbiory ciepła.
Najczęstsze problemy w chłodzeniu maszyn do produkcji puszek
Wiele awarii nie zaczyna się od nagłej usterki, lecz od powolnej utraty wydajności, którą łatwo przeoczyć. Poniższe przyczyny obserwujemy w praktyce najczęściej, dlatego warto znać ich wczesne objawy.
Przede wszystkim zawodzą płytowe wymienniki ciepła zabrudzone od strony chłodziwa. Oleje, drobiny aluminium i produkty rozkładu emulsji tworzą osad, który stopniowo obniża współczynnik wymiany. Objaw jest charakterystyczny: temperatura chłodziwa pełznie w górę mimo pozornie sprawnego chillera. Drugim częstym problemem jest niedoszacowana wydajność chłodnicza w okresie letnim, kiedy wyższa temperatura otoczenia podnosi ciśnienie skraplania i realnie zmniejsza dostępną moc.
W obiegach wodnych kłopotem bywają kamień i biofilm, które zarastają wymienniki oraz zawężają przepływ. Z kolei w układach glikolowych degradacja glikolu prowadzi do korozji, spadku pH i pogorszenia wymiany ciepła. Stan płynu warto zatem badać laboratoryjnie, a nie oceniać na oko. Do tego dochodzą rozregulowana automatyka i dryf nastaw, które rozjeżdżają zadane okno temperaturowe. Osobnym zagrożeniem są nieszczelności układu chłodniczego, ponieważ ubytek czynnika obniża moc. Każdy z tych mechanizmów działa podstępnie, ponieważ długo nie zatrzymuje produkcji, a jedynie po cichu pogarsza jej jakość.
Kompleksowa obsługa układu chłodzenia od doboru po serwis
Produkcja puszek nie znosi improwizacji w chłodzeniu. Najwięcej daje tu jeden partner techniczny odpowiadający za całość, a nie kilku przypadkowych wykonawców. W modelu kompleksowym ten sam zespół projektuje układ, dobiera agregat i glikol oraz prowadzi montaż i uruchomienie. Następnie obejmuje instalację opieką techniczną. Dzięki temu nikt nie przerzuca odpowiedzialności, a historia urządzenia i procesu jest w jednym miejscu.
Bieżąca opieka obejmuje przeglądy okresowe, diagnostykę parametrów, kontrolę szczelności, czyszczenie wymienników, wymianę filtrów, kontrolę pomp obiegowych i kalibrację automatyki. To właśnie te czynności utrzymują wąskie okno temperaturowe, o które walczy każda linia puszkowa. Jeśli zależy Ci na przewidywalnej jakości partii, dobrym krokiem jest audyt hydrauliki. Pomiar rzeczywistych parametrów układu warto wykonać, zanim pojawi się awaria. Sprawdzonym rozwiązaniem jest tu także chłodzenie w przemyśle spożywczym prowadzone spójnie z wymaganiami procesu oraz właściwy dobór glikolu do instalacji.
Modernizacja i optymalizacja wydajności chłodzenia
Kiedy linia rośnie albo receptura procesu się zmienia, dotychczasowe chłodzenie maszyn do produkcji puszek często przestaje nadążać. Sam agregat potrafi przy tym wciąż działać. W takiej sytuacji modernizacja sprowadza się do kilku spójnych działań, a nie do wymiany wszystkiego naraz. Najczęściej wystarcza powiększenie lub wymiana wymienników, korekta doboru pomp i ponowne równoważenie hydrauliczne. Pomaga też monitoring temperatury procesowej, który wcześnie sygnalizuje odchylenia. Taki monitoring zmienia serwis z reaktywnego w planowy, ponieważ decyzje zapadają na podstawie danych, a nie po fakcie.
Optymalizacja to również stabilniejszy pobór energii, bo układ pracujący we właściwym punkcie nie kompensuje strat nadmiarową mocą. Dobrym punktem wyjścia jest tu modernizacja instalacji wody lodowej poprzedzona rzetelnym pomiarem obciążeń. Dzięki temu zmiany są celowane, a nie wynikają z domysłów.
Najczęstsze pytania o chłodzenie linii do produkcji puszek
Jak często wykonywać przeglądy układu chłodzenia linii puszkowej?
Częstotliwość zależy od obciążenia i czystości mediów. W ruchu ciągłym sprawdza się rytm kwartalny dla kontroli parametrów oraz częstsza obserwacja temperatury chłodziwa. Przeglądy warto uzupełnić o okresowe czyszczenie wymienników i badanie stanu glikolu, ponieważ to właśnie te elementy najszybciej tracą sprawność. Dokładny plan dobiera się do konkretnej linii, bo intensywność zanieczyszczeń bywa bardzo różna.
Glikol etylenowy czy propylenowy do chłodzenia maszyn do produkcji puszek?
O wyborze decyduje głównie kontakt z medium i wymagania bezpieczeństwa, a nie samo chłodzenie. Glikol etylenowy ma lepsze właściwości wymiany ciepła i niższą lepkość. Z tego powodu stosuje się go w układach zamkniętych, bez ryzyka kontaktu z produktem. Glikol propylenowy jest bezpieczniejszy w otoczeniu spożywczym, choć wymaga korekty doboru pomp i wymienników. Ostateczny wybór zawsze warto powiązać z rzeczywistą temperaturą pracy oraz przepisami obowiązującymi w zakładzie.
Dlaczego temperatura chłodziwa rośnie mimo sprawnego chillera?
Najczęstszą przyczyną jest zabrudzenie wymienników ciepła po stronie chłodziwa, które obniża wymianę mimo prawidłowej pracy agregatu. Podobny efekt daje zarośnięty obieg wodny, zapowietrzenie, niewłaściwy przepływ pomp lub rozregulowane zawory równoważące. Warto też sprawdzić realną wydajność chłodniczą przy wysokiej temperaturze otoczenia, ponieważ latem dostępna moc bywa niższa. Dlatego rosnąca temperatura chłodziwa to sygnał do pomiaru całego układu, a nie tylko do obserwacji samego chillera.
Chłodzenie linii puszkowej pod kontrolą jednego partnera
Sprawne chłodzenie maszyn do produkcji puszek nie sprowadza się do mocnego chillera. Chodzi o stabilną temperaturę procesu utrzymywaną przez cały układ wody lodowej. Decydują o niej dobór, hydraulika, czystość wymienników, stan glikolu i wcześnie wykrywane odchylenia. Prowadzone przez jednego partnera od projektu po opiekę techniczną, chłodzenie staje się przewidywalne, a linia pracuje bez przestojów. Chcesz zweryfikować lub zaprojektować układ chłodzenia swojej linii puszkowej? Napisz na info@coolingflow.pl lub zadzwoń pod +48 536 577 385 i umów konsultację pod konkretny proces.
