Jak działa układ wody lodowej w praktyce przemysłowej
Układ wody lodowej działa na zasadzie obiegu zamkniętego. Schłodzona woda lub mieszanina wody z glikolem odbiera ciepło od maszyn i procesów, a potem wraca do agregatu. Tam ponownie oddaje to ciepło czynnikowi chłodniczemu. Dzięki temu nośnik chłodu krąży bez przerwy i utrzymuje stabilną temperaturę procesu. Żeby zrozumieć, jak działa układ wody lodowej, najłatwiej prześledzić drogę wody przez kolejne elementy instalacji. W praktyce o efekcie decyduje nie sam agregat, lecz cały układ: pompy, bufor, rurociągi i sposób rozdziału chłodu. Właśnie tę zależność najczęściej pomija się przy planowaniu instalacji, co później odbija się na stabilności produkcji.
Z czego składa się układ wody lodowej
Zanim prześledzimy obieg, warto poznać elementy, które tworzą instalację. Każdy z nich pełni inną funkcję, a ich współpraca decyduje o sprawności całości. W typowym układzie przemysłowym znajdziemy kilka stałych komponentów.
- Agregat wody lodowej (chiller): źródło chłodu, w którym czynnik chłodniczy odbiera ciepło od wody w parowniku.
- Zbiornik buforowy: stabilizuje temperaturę i zwiększa pojemność cieplną układu, dzięki czemu agregat rzadziej się załącza. Więcej o jego roli wyjaśniamy przy temacie zbiornik buforowy w układzie wody lodowej.
- Pompy obiegowe: wymuszają przepływ wody lodowej między agregatem a odbiornikami.
- Rurociągi i armatura: prowadzą medium oraz pozwalają odcinać, regulować i zabezpieczać poszczególne sekcje.
- Odbiorniki chłodu: wymienniki, centrale wentylacyjne lub maszyny technologiczne, które oddają ciepło do wody.
Ponadto układ uzupełniają czujniki temperatury i ciśnienia oraz automatyka sterująca pracą pomp i zaworów. Im lepiej te elementy są dobrane do siebie, tym stabilniej pracuje cały obieg wody lodowej.
Układ wody lodowej. Chiller, bufor, pompy i zawory 2-drogowe. Zasilanie niebieskie. Powrót czerwony.
Jak działa układ wody lodowej krok po kroku
Działanie układu najłatwiej opisać jako trzy powtarzające się etapy. Pokażemy, jak działa układ wody lodowej w kolejnych fazach obiegu. Woda przechodzi przez nie w pętli, dlatego temperatura w instalacji pozostaje stabilna.
1. Schładzanie wody w agregacie
Najpierw woda trafia do parownika agregatu. Tam czynnik chłodniczy odbiera od niej ciepło i odparowuje. Następnie sprężarka podnosi jego ciśnienie, skraplacz oddaje ciepło na zewnątrz, a zawór rozprężny przygotowuje czynnik do kolejnego cyklu. W rezultacie woda schładza się zwykle do zakresu od 5 do 12°C, zależnie od procesu. Dobór nastaw i elementów regulacyjnych w tym obiegu opisuje między innymi dokumentacja automatyki i zaworów chłodniczych Danfoss.
2. Transport chłodu do odbiorników
Następnie pompy obiegowe tłoczą schłodzoną wodę rurociągami do odbiorników. Mogą to być wymienniki płytowe, centrale wentylacyjne albo maszyny produkcyjne. W tych punktach woda odbiera ciepło i obniża temperaturę powietrza lub medium technologicznego.
3. Powrót wody i zamknięcie obiegu
Na koniec ogrzana woda wraca do agregatu, gdzie ponownie oddaje ciepło czynnikowi. Różnica temperatury między zasilaniem a powrotem, czyli ΔT, pokazuje, ile ciepła układ realnie odebrał. Dlatego projektanci i serwis kontrolują ten parametr w pierwszej kolejności.
Dlaczego nośnikiem chłodu jest woda, a nie powietrze
Woda przewodzi i magazynuje ciepło znacznie lepiej niż powietrze. Dzięki temu ten sam strumień chłodu przenosi więcej energii przy mniejszych przekrojach instalacji. To właśnie dlatego duże zakłady, szpitale i centra danych wykorzystują wodę jako nośnik pośredni, zamiast chłodzić wszystko bezpośrednio czynnikiem. Jeśli interesuje Cię sama definicja, opisujemy ją szerzej w tekście o tym, czym jest woda lodowa.
W instalacjach narażonych na niskie temperatury samej wody jednak się nie stosuje. Zamiast niej krąży mieszanina z glikolem. Glikol propylenowy wybiera się tam, gdzie liczy się bezpieczeństwo kontaktu z żywnością, natomiast glikol etylenowy sprawdza się w typowych układach przemysłowych. Udział glikolu trzeba dobrać do najniższej spodziewanej temperatury, gdyż zbyt duże stężenie pogarsza odbiór ciepła i zwiększa opory przepływu. Właściwy dobór nośnika i jego stężenia warto potwierdzić na etapie projektu, a nie po pierwszej zimie.
Co decyduje o stabilnej pracy układu wody lodowej
Sam sprawny agregat nie wystarczy, ponieważ o wyniku decyduje hydraulika całej instalacji. Jeżeli przepływ nie jest zrównoważony, część odbiorników dostaje za mało wody, a inne za dużo. W rezultacie pojawiają się wahania temperatury i częste przełączanie agregatu.
Stabilność poprawia kilka rozwiązań. Po pierwsze, zbiornik buforowy wygładza skoki obciążenia. Po drugie, równoważenie hydrauliczne wyrównuje przepływ między obiegami. Po trzecie, zawory regulacyjne i automatyka utrzymują zadaną temperaturę niezależnie od chwilowego zapotrzebowania. Dzięki temu proces pracuje powtarzalnie, a zużycie energii spada. Jeśli planujesz nową instalację albo modernizację istniejącej, warto potraktować dobór agregatu, hydraulikę i automatykę jako jeden projekt, a nie osobne zakupy. W doborze instalacji wody lodowej pomaga zespół, który prowadzi temat od analizy procesu aż po uruchomienie.
Układ wody lodowej w procesach produkcyjnych
W zakładzie najważniejsza jest powtarzalność. Jeżeli temperatura medium zmienia się zbyt mocno, spada jakość produkcji i rośnie ryzyko przestojów. Dlatego w przemyśle spożywczym, farmaceutycznym, chemicznym oraz przy obróbce CNC układ wody lodowej projektuje się pod konkretny proces, a nie według uniwersalnego schematu.
Taki układ obejmuje zwykle źródło chłodu, instalację rozprowadzającą oraz opiekę techniczną po uruchomieniu. Prowadzenie całości przez jednego partnera technicznego upraszcza odpowiedzialność: ten sam zespół dobiera urządzenia, montuje instalację i odpowiada za jej stabilną pracę. W efekcie łatwiej utrzymać parametry procesu i szybciej reagować na zmiany w produkcji.

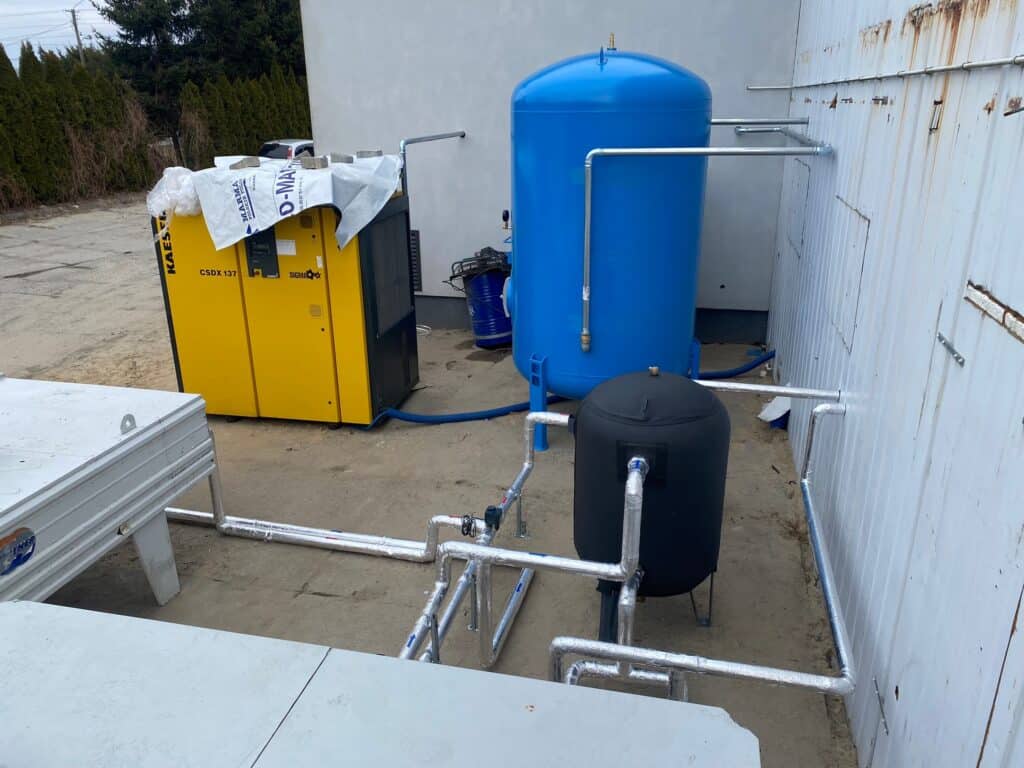

Budowa instalacji wody lodowej na stali ocynkowanej, jedna z naszych realizacji.
FAQ: jak działa agregat i układ wody lodowej
Jak działa agregat wody lodowej?
Agregat wody lodowej, czyli chiller, schładza wodę w obiegu zamkniętym. Woda przepływa przez parownik, gdzie czynnik chłodniczy odbiera od niej ciepło i odparowuje. Następnie czynnik zostaje sprężony, a w skraplaczu oddaje ciepło do powietrza lub wody. Po rozprężeniu wraca do parownika i cykl się powtarza. W ten sposób agregat utrzymuje stałą temperaturę wody zasilającej instalację.
Jaka jest temperatura wody lodowej w instalacji?
W większości układów przemysłowych woda lodowa ma od 5 do 12°C, zależnie od procesu i rodzaju odbiorników. Niższe temperatury stosuje się tam, gdzie potrzebne jest intensywne chłodzenie. Dokładną wartość ustala się na etapie doboru, ponieważ wpływa ona na wydajność agregatu, dobór pomp oraz stężenie glikolu w układzie.
Czym różni się zasilanie od powrotu wody lodowej?
Zasilanie to woda schłodzona, która płynie z agregatu do odbiorników. Powrót to woda ogrzana, która wraca do agregatu po odebraniu ciepła. Różnica temperatury między nimi, oznaczana jako ΔT, pokazuje, ile ciepła układ realnie odebrał. Zbyt mała różnica zwykle sygnalizuje problem z przepływem lub regulacją.
Po co dodaje się glikol do wody lodowej?
Glikol obniża temperaturę zamarzania medium i chroni instalację przed zamarznięciem, zwłaszcza w obiegach prowadzonych na zewnątrz. W zakładach spożywczych stosuje się glikol propylenowy, a w typowym przemyśle glikol etylenowy. Stężenie dobiera się do najniższej spodziewanej temperatury, ponieważ nadmiar glikolu pogarsza odbiór ciepła i zwiększa opory przepływu.
Czy do działania wystarczy sam agregat?
Nie. O skuteczności decyduje cały układ: agregat, bufor, pompy, rurociągi, armatura i automatyka. Nawet wydajny chiller nie utrzyma stabilnej temperatury, jeśli hydraulika jest źle zrównoważona. Dlatego instalację wody lodowej projektuje się jako spójną całość, a nie zbiór osobnych urządzeń.
Podsumowanie
Układ wody lodowej przenosi chłód z agregatu do odbiorników w obiegu zamkniętym, a o jego skuteczności decyduje współpraca agregatu, bufora, pomp i automatyki. Woda, najczęściej z dodatkiem glikolu, sprawdza się jako nośnik, ponieważ przenosi dużo ciepła przy stabilnej pracy. Najwięcej zyskuje się wtedy, gdy dobór źródła chłodu, hydraulika i regulacja powstają jako jeden projekt. Jeśli planujesz instalację wody lodowej pod konkretny proces lub chcesz zweryfikować istniejący układ, skontaktuj się z zespołem CoolingFlow: telefon +48 501 179 381, e-mail info@coolingflow.pl. Wyceny prowadzimy mailowo.
