Serwis Baldwin LED Cooler 9.0 L w obiegu utwardzania UV LED

Serwis Baldwin LED Cooler 9.0 L to zestaw czynności diagnostycznych i konserwacyjnych chillera chłodzącego lampy LED UV w maszynie drukującej. Obejmuje kontrolę wydajności chłodzenia, pomiar temperatury pracy, sprawdzenie szczelności układu chłodniczego, czyszczenie skraplacza i parownika, kontrolę sprężarki, wentylatorów, automatyki oraz instalacji elektrycznej, a kończy się testem urządzenia pod obciążeniem.

Problem zaczyna się jednak wcześniej, niż zapali się lampka alarmu. Dioda oddaje ciepło do medium przez cały czas druku, dlatego każda odchyłka temperatury zasilania przekłada się wprost na powtarzalność utwardzania. W efekcie operator widzi wahania połysku albo niedoutwardzoną powierzchnię, natomiast przyczyny szuka w farbie. Tymczasem źródło siedzi w obiegu chłodzenia.

Dlaczego chłodzenie lamp LED UV rządzi się własnymi prawami

Dioda LED UV nie zachowuje się jak lampa rtęciowa. Zamiast wypromieniować większość ciepła do przodu, oddaje je do radiatora, a stamtąd do medium płynącego przez blok chłodzący. Ilość ciepła rośnie razem z mocą naświetlania, ponadto zmienia się skokowo przy każdym starcie i postoju maszyny. Dlatego serwis Baldwin LED Cooler 9.0 L zaczynamy od zrozumienia rytmu produkcji, a nie od otwarcia obudowy.

Producent zabudowuje w LED Coolerze kompaktowy układ chłodniczy oraz obieg wtórny z pompą i zbiornikiem. Ten drugi obieg pracuje na wodzie z inhibitorem albo na roztworze glikolu, zależnie od instalacji. Ponieważ objętość medium jest niewielka, każde zabrudzenie wymiennika, każdy pęcherz powietrza i każde odchylenie stężenia widać w temperaturze zasilania niemal natychmiast.

Co obejmuje serwis Baldwin LED Cooler 9.0 L?

Przegląd Baldwin LED Cooler 9.0 L prowadzimy w stałej kolejności, ponieważ wynik każdego kroku zmienia interpretację następnego. Najpierw czytamy urządzenie takie, jakie zastaliśmy, dopiero potem je czyścimy. Dzięki temu wiemy, ile wydajności realnie ubyło.

Pomiar temperatury zasilania i powrotu medium oraz różnicy temperatur na odbiorniku, jeszcze przed jakąkolwiek ingerencją.
Kontrola ciśnienia czynnika chłodniczego po stronie ssania i tłoczenia, z oceną przegrzania oraz dochłodzenia.
Kontrola szczelności układu chłodniczego detektorem elektronicznym, wraz z oględzinami połączeń lutowanych i przyłączy serwisowych.

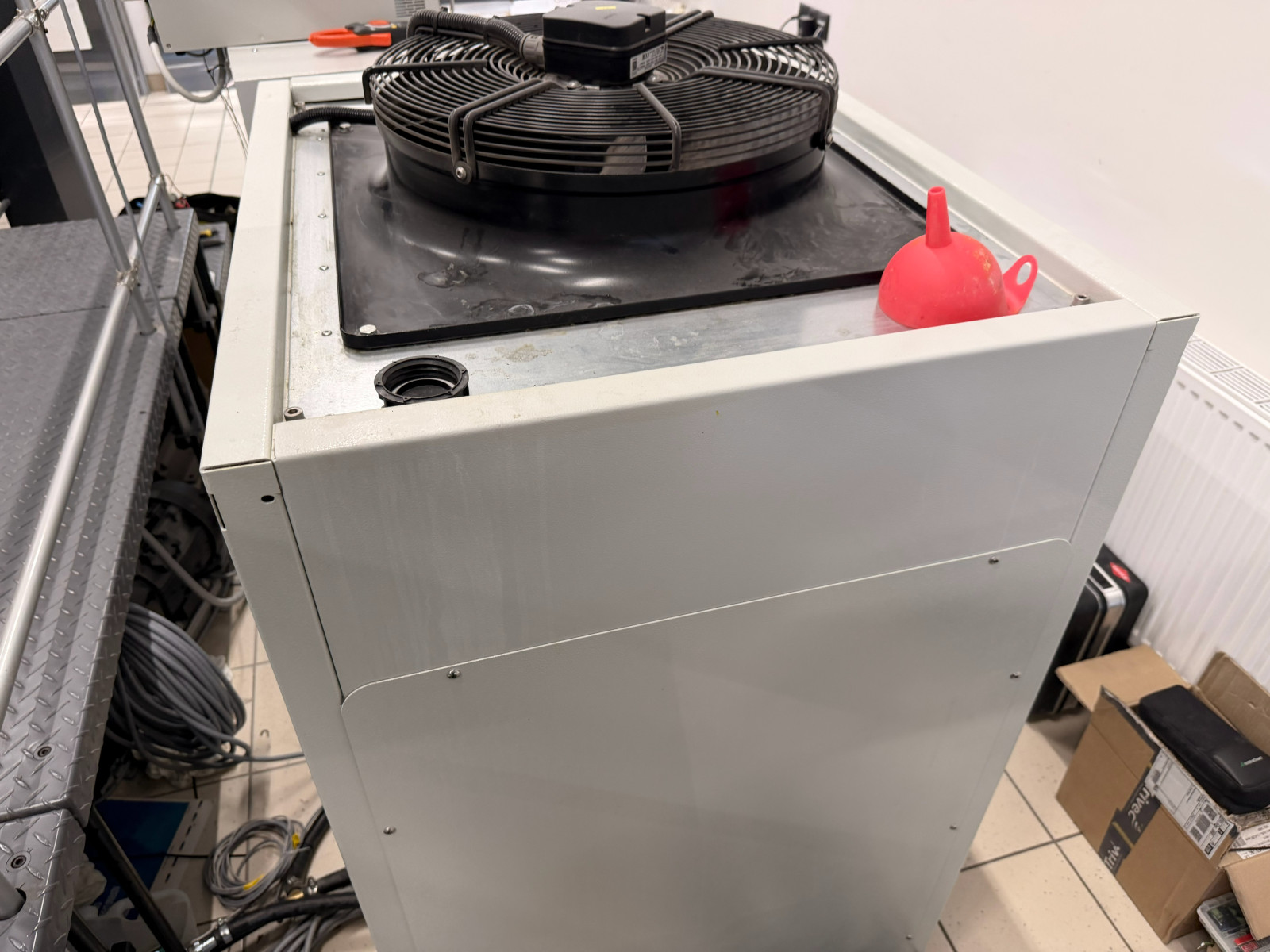

Czyszczenie skraplacza chillera z pyłu papierowego i aerozolu farby, czyli zdjęcie najczęstszej przyczyny spadku wydajności.
Kontrola parownika oraz wymiennika wtórnego pod kątem osadów i zaszlamienia od strony medium.
Sprawdzenie sprężarki: pomiar poboru prądu na każdej fazie, temperatura tłoczenia, praca zabezpieczeń.

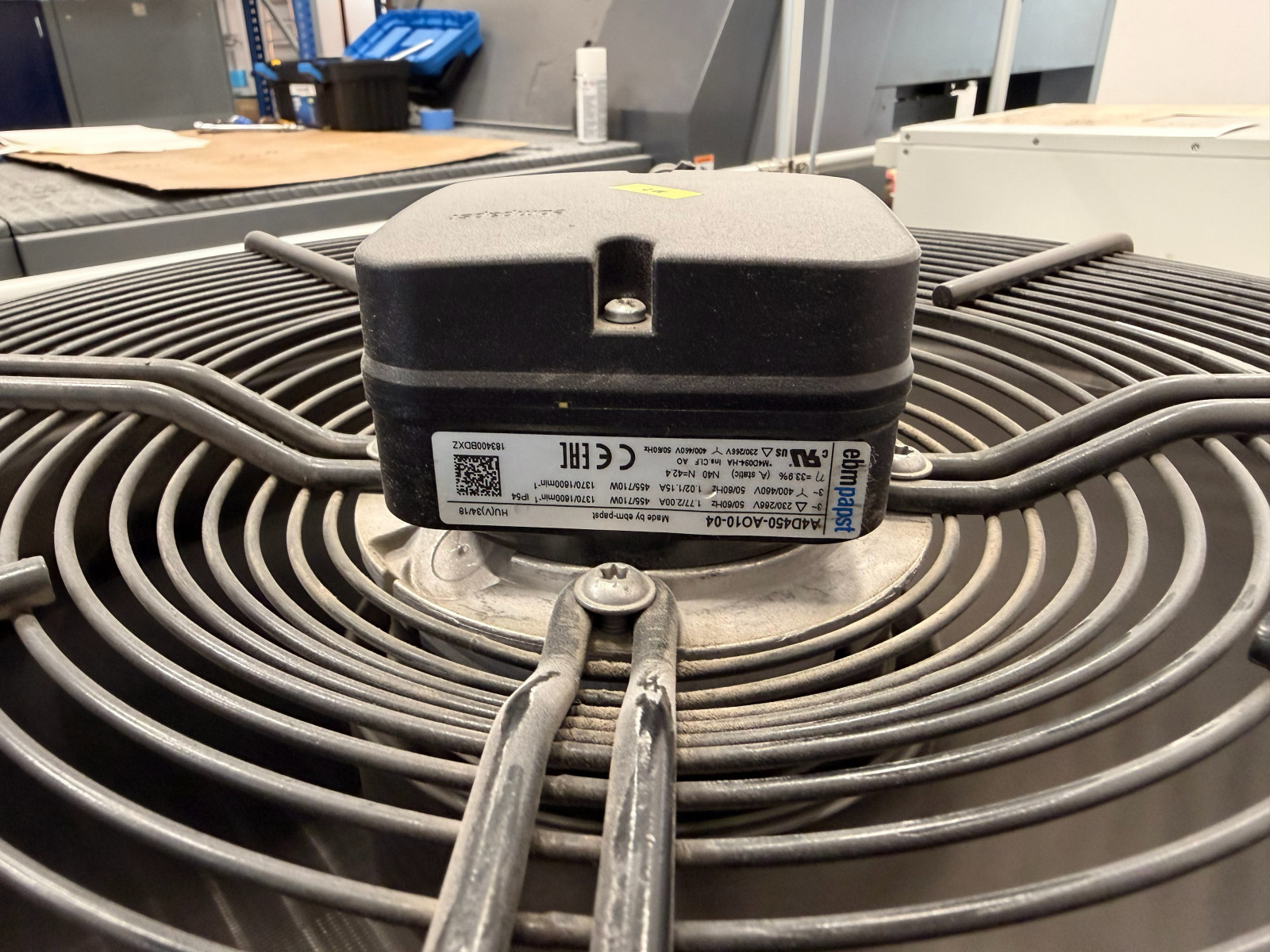

Kontrola wentylatorów skraplacza: swobodny bieg, drgania, sterowanie obrotami, stan łożysk.

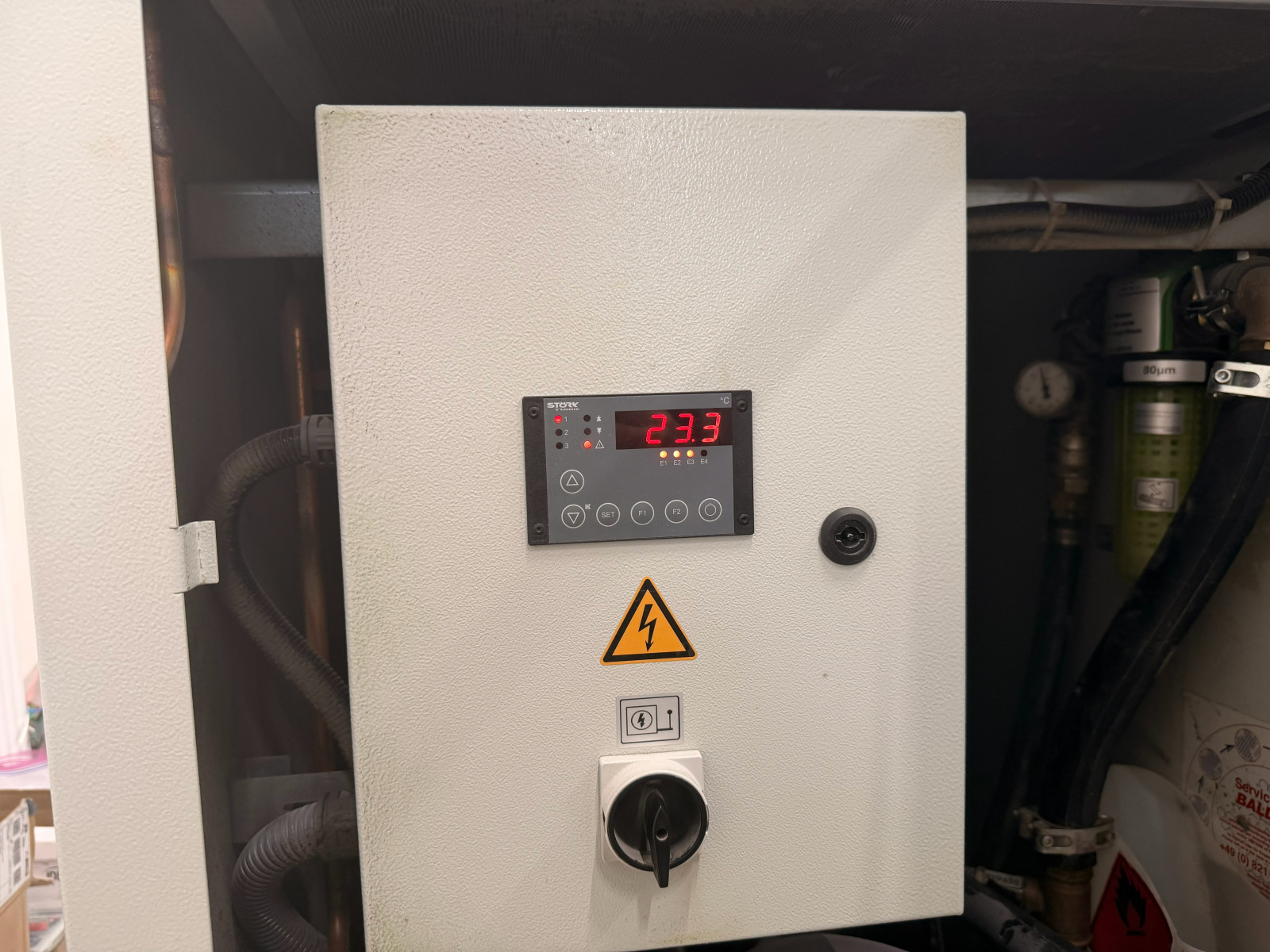

Weryfikacja automatyki sterującej: nastawy, histerezy, zgodność wskazań czujników z pomiarem wzorcowym.
Przegląd instalacji elektrycznej: dokręcenie połączeń, stan styczników, pomiar poboru prądu całego urządzenia.
Kontrola współpracy z oświetleniem LED: temperatura powrotu z bloku lampy przy pełnej mocy naświetlania.
Test działania urządzenia po serwisie, pod realnym obciążeniem, z powtórzeniem tych samych pomiarów.

Pracujesz w hali z podwyższonym zapyleniem? Zamów przy tej samej wizycie audyt hydrauliki obiegu, ponieważ zabrudzony skraplacz i zapowietrzony obieg zwykle chodzą parą.

Objawy, które operator rozpozna bez miernika

Nie każdy sygnał wymaga narzędzi. Część odchyleń widać z pulpitu, zanim sterownik zgłosi błąd. Poniższe objawy wyprzedzają zatrzymanie produkcji nawet o kilka tygodni.

Temperatura zasilania dochodzi do nastawy z opóźnieniem, natomiast przy pełnej mocy lamp rośnie ponad nastawę.
Sprężarka pracuje dłużej, chociaż moc naświetlania i tempo maszyny się nie zmieniły.
Wentylatory skraplacza wchodzą na wysokie obroty także rano, przy zimnej hali.
Poziom w zbiorniku spada systematycznie, więc ktoś regularnie dolewa medium bez szukania przyczyny.

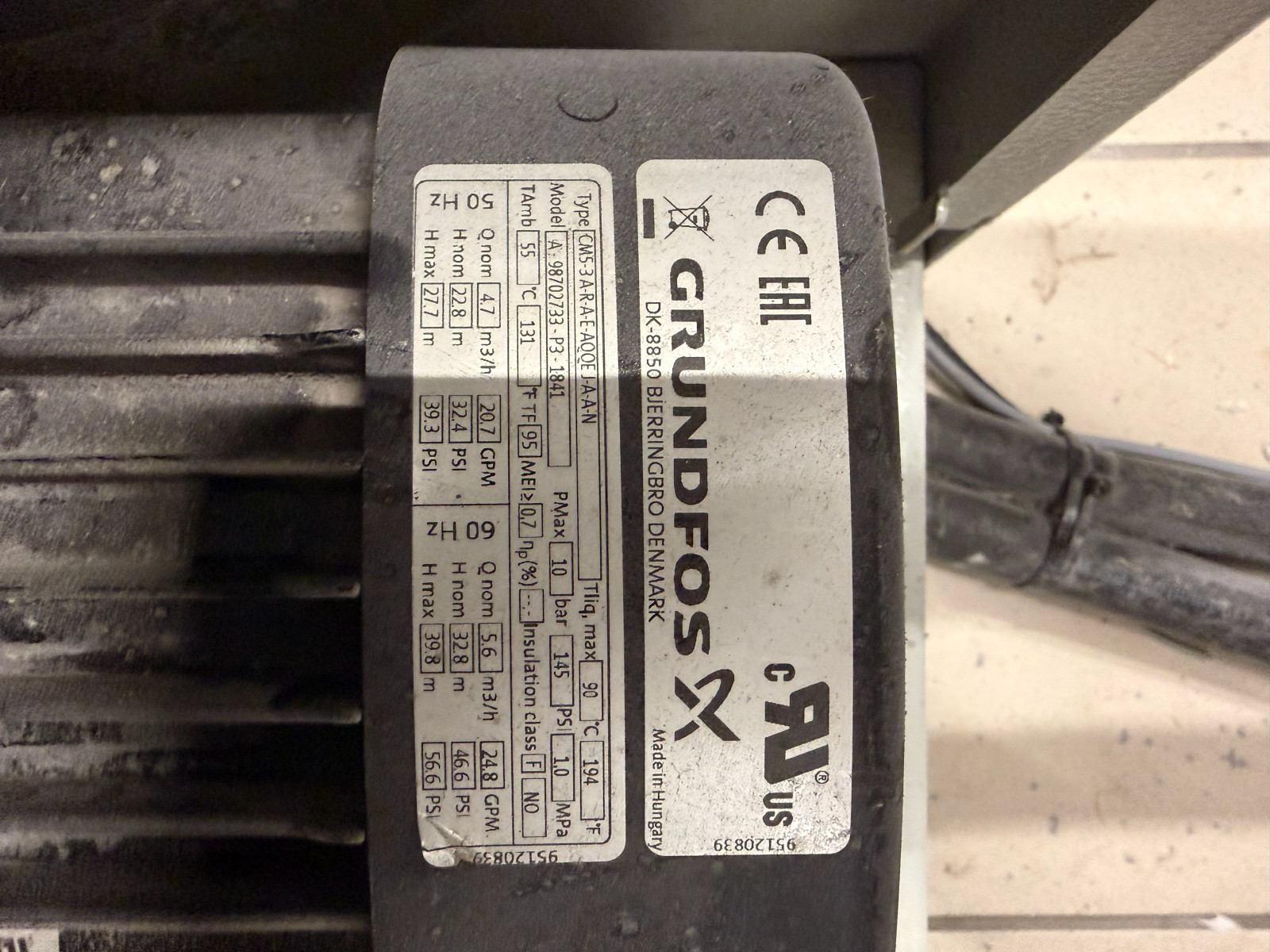

Pompa obiegowa buczy albo w obiegu słychać charakterystyczny szum powietrza.
Drukarze zgłaszają wahania utwardzenia na starcie zmiany, natomiast po godzinie sytuacja się stabilizuje.

Każdy z tych punktów wystarczy, żeby zamówić serwis Baldwin LED Cooler 9.0 L, zanim sterownik zatrzyma maszynę w środku nakładu.

Dobór glikolu do obiegu chłodzenia, czyli część pomijana w przeglądach

Większość przeglądów kończy się na układzie chłodniczym. Tymczasem medium w obiegu wtórnym decyduje o tym, ile ciepła realnie odbierzemy z bloku lampy. Zbyt wysokie stężenie glikolu podnosi lepkość i obniża przewodność cieplną, zatem pompa tłoczy mniej, a wymiennik oddaje gorzej. Zbyt niskie otwiera drogę korozji oraz biofilmowi.

Dlatego w serwisie Baldwin LED Cooler 9.0 L medium traktujemy na równi z czynnikiem chłodniczym. Mierzymy temperaturę zamarzania i pH, a przy podejrzeniu degradacji zlecamy badanie laboratoryjne. Producenci wymienników płytowych publikują dane pokazujące, jak stężenie glikolu w obiegu chłodzenia zmienia współczynnik przenikania ciepła. Różnicę widać potem wprost na temperaturze powrotu.

Dobór glikolu do obiegu chłodzenia lamp LED UV zaczyna się od temperatury pracy i materiałów instalacji, nie od tego, co akurat stoi w magazynie. Wariant etylenowy i propylenowy dobieramy do wymagań zakładu, w szczególności tam, gdzie obowiązują ograniczenia kontaktu z żywnością. Zasady opisaliśmy przy usłudze dobór glikolu i mediów technologicznych.

Najczęstsze błędy eksploatacyjne w polskich drukarniach

Powtarzają się niezależnie od wielkości zakładu i od marki maszyny.

Dolewanie czystej wody do obiegu glikolowego przy każdym spadku poziomu, przez co stężenie schodzi poniżej granicy ochrony antykorozyjnej.
Ustawienie LED Coolera w narożniku albo pod ścianą, gdzie skraplacz zasysa własne ciepłe powietrze.
Przedmuchiwanie skraplacza sprężonym powietrzem zgodnie z kierunkiem przepływu, czyli wbijanie pyłu głębiej w lamele.
Obniżanie nastawy temperatury zasilania, gdy lampy przegrzewają, zamiast szukania przyczyny spadku wydajności.

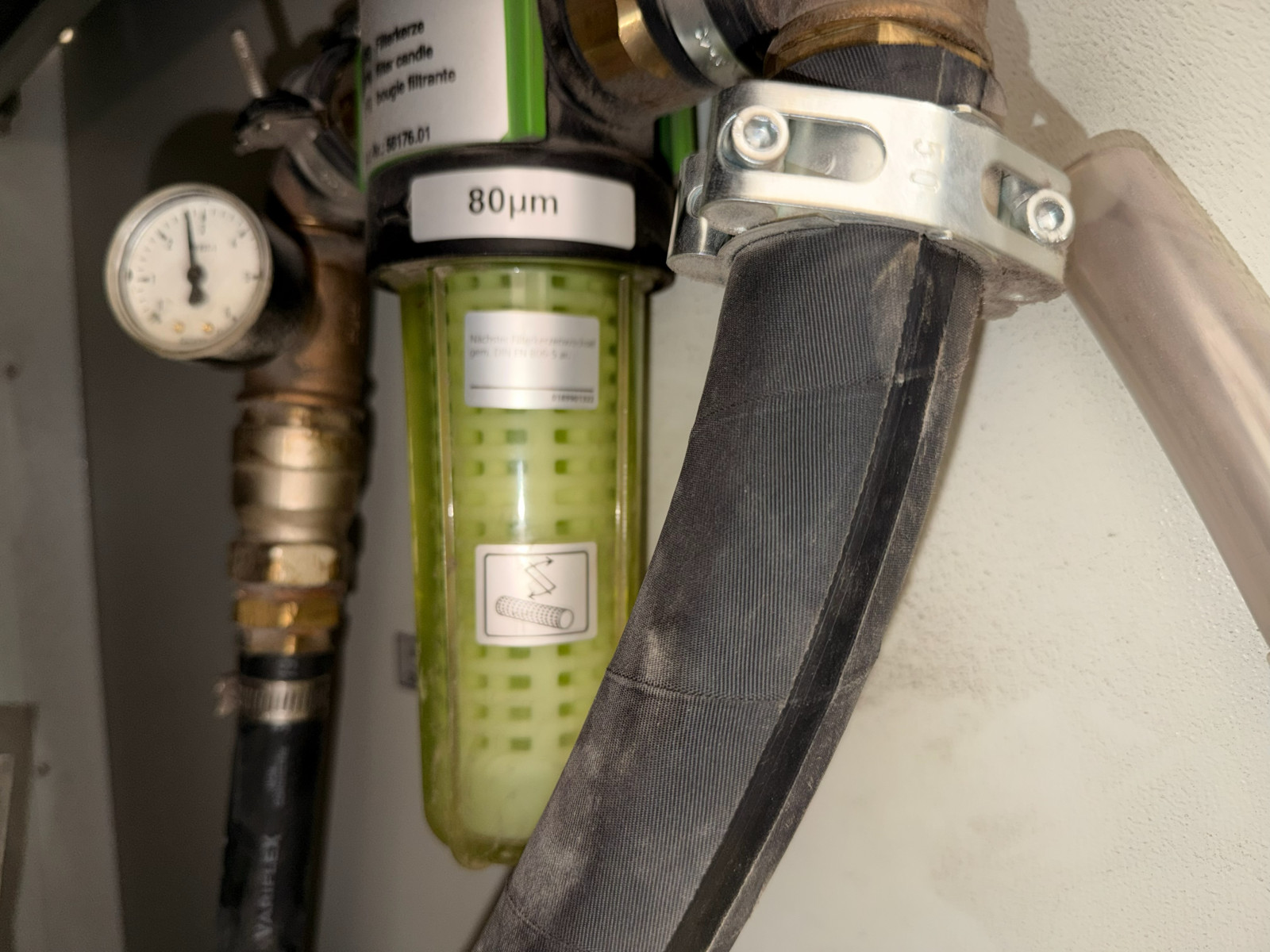

Traktowanie filtra siatkowego przed pompą jako elementu dożywotniego.
Brak zapisu parametrów z poprzedniego przeglądu, więc nikt nie widzi trendu.

Ostatni punkt kosztuje najwięcej. Bez historii pomiarów każda wizyta startuje od zera, a decyzja o modernizacji zapada dopiero po awarii. Z tego powodu proponujemy zakładom stałą opiekę techniczną nad instalacją zamiast pojedynczych interwencji.

Test działania po serwisie Baldwin LED Cooler 9.0 L

Przegląd Baldwin LED Cooler 9.0 L kończymy dopiero wtedy, gdy maszyna drukuje. Najpierw uruchamiamy lampy na pełnej mocy, następnie odczekujemy do ustabilizowania obiegu, wreszcie powtarzamy komplet pomiarów z etapu diagnostyki. Porównanie stanu przed i po daje twardą odpowiedź, ile wydajności chłodzenia odzyskaliśmy.

Klient dostaje wartości, nie ogólnik „sprawdzono, działa”. W rezultacie następny przegląd zaczyna się od odczytania trendu, a nie od zgadywania. Tę samą zasadę stosujemy w każdej instalacji, którą prowadzimy w ramach chłodzenia procesów w poligrafii.

Najczęstsze pytania

Jak często wykonywać serwis Baldwin LED Cooler 9.0 L?

Częstotliwość zależy od zapylenia hali oraz liczby godzin druku. W typowej drukarni przegląd Baldwin LED Cooler 9.0 L co sześć miesięcy pozwala utrzymać czysty skraplacz i aktualne dane o stanie medium. Natomiast przy intensywnym pyle papierowym samo czyszczenie bywa potrzebne co kwartał. Praktyczny wyznacznik jest prosty: jeżeli temperatura zasilania przy pełnej mocy lamp rośnie ponad nastawę, urządzenie prosi o wizytę wcześniej, niż wynika z kalendarza.

Czy w LED Coolerze można stosować samą wodę zamiast glikolu?

Woda przewodzi ciepło lepiej niż roztwór glikolu, jednak nie chroni przed zamarzaniem ani korozją. W hali ogrzewanej cały rok część zakładów pracuje na wodzie z inhibitorem. Natomiast przy odcinkach w chłodnych pomieszczeniach albo przy przestojach zimowych roztwór glikolu pozostaje jedynym rozsądnym wyborem. Decyzję podejmujemy po sprawdzeniu materiałów obiegu i wymagań producenta maszyny, ponieważ zły dobór medium niszczy wymiennik szybciej niż brak przeglądów.

Jak wygląda kontrola szczelności układu chłodniczego w LED Coolerze?

Zaczynamy od oględzin przyłączy serwisowych, połączeń lutowanych i śladów oleju, ponieważ olej wychodzi razem z czynnikiem. Następnie prowadzimy detektor elektroniczny wzdłuż całej trasy, wolno i od dołu. Przy podejrzeniu mikronieszczelności stosujemy próbę azotem. Kontrolę szczelności układu chłodniczego wykonujemy w każdym przeglądzie, a nie dopiero przy zgłoszonym ubytku, ponieważ ubytek widoczny w parametrach oznacza zwykle problem trwający od miesięcy.

Czy czyszczenie skraplacza realnie podnosi wydajność chłodzenia?

Tak, i to mocniej, niż zakłada większość operatorów. Warstwa pyłu papierowego zmieszanego z aerozolem farby tworzy na lamelach izolację, która podnosi ciśnienie skraplania. W konsekwencji sprężarka pobiera więcej prądu, wydajność chłodzenia spada, a układ traci zapas na najgorętsze dni. Czyszczenie skraplacza chillera jest najtańszą czynnością o największym przełożeniu na koszt energii, dlatego stawiamy je na początku listy.

Podsumowanie i następny krok

Baldwin LED Cooler 9.0 L nie jest osobnym pudełkiem obok maszyny, tylko elementem procesu utwardzania. Dlatego prowadzimy go razem z obiegiem, medium i hydrauliką, zamiast odkurzać raz w roku. Jeden partner techniczny odpowiada wtedy za cały łańcuch: od doboru glikolu po test pod obciążeniem.

Zamów konsultację pod swój proces druku: +48 536 577 385, info@coolingflow.com. Umówimy serwis Baldwin LED Cooler 9.0 L z pomiarem przed i po oraz z oceną stanu medium.
