Serwis centrali wentylacyjnej PM LUFT GOLD32B11 w praktyce

Spis treści:

Serwis centrali wentylacyjnej PM LUFT GOLD32B11 w obiekcie pracującym w ruchu ciągłym

Serwis centrali wentylacyjnej PM LUFT GOLD32B11 obejmuje kontrolę stanu filtrów, pomiar wydajności przepływu powietrza, ocenę wentylatorów nawiewnego i wywiewnego, kontrolę wymiennika ciepła, czyszczenie sekcji, sprawdzenie przepustnic, siłowników, nagrzewnicy, chłodnicy oraz odpływu skroplin, diagnostykę automatyki sterującej, pomiary elektryczne i regulację parametrów pracy, zakończone dokumentacją serwisową. Centrale z rodziny GOLD potrafią pracować latami bez widocznych objawów. Problem zaczyna się wtedy, gdy sterownik po cichu kompensuje zabrudzenie, podnosi obroty wentylatorów, a rachunek za energię rośnie szybciej niż pojawia się jakikolwiek alarm. Dlatego przegląd tej maszyny traktujemy jako element opieki technicznej nad całym ciągiem technologicznym, nie jako samą wymianę wkładów.

Co obejmuje przegląd centrali wentylacyjnej PM LUFT GOLD32B11

Zakres prac wynika z budowy urządzenia, ponieważ każda sekcja generuje inny typ usterki. Poniższa lista opisuje pełny cykl czynności, które wykonujemy na jednostce GOLD pracującej w zakładzie produkcyjnym.

Kontrola stanu filtrów, ocena stopnia zabrudzenia i wymiana wkładów zgodnie z klasą przewidzianą dla danej sekcji.
Pomiar wydajności przepływu powietrza po stronie nawiewu i wywiewu, z porównaniem wyniku do nastaw sterownika.
Kontrola wentylatorów nawiewnych i wywiewnych: łożyskowanie, drgania, stan wirnika, pobór prądu.
Kontrola wymiennika ciepła, w wersji rotacyjnej także napędu, naciągu paska, czujnika obrotów i uszczelnień szczotkowych.
Czyszczenie sekcji centrali, tacy ociekowej i powierzchni wymiany ciepła metodami bezpiecznymi dla lameli.
Kontrola przepustnic oraz weryfikacja działania siłowników w pełnym zakresie ruchu, łącznie z pozycją awaryjną.
Kontrola nagrzewnicy i chłodnicy: drożność, stan lameli, szczelność połączeń, praca zaworów regulacyjnych.
Sprawdzenie odpływu skroplin, drożności syfonu oraz jego zalania wodą.
Kontrola czujników temperatury i ciśnienia wraz z oceną wiarygodności wskazań.
Diagnostyka automatyki sterującej, odczyt historii alarmów, weryfikacja nastaw i harmonogramów.
Pomiary elektryczne: pobór prądu, stan połączeń, zabezpieczeń i obwodów sterowniczych.
Regulacja parametrów pracy pod aktualne obciążenie obiektu, nie pod wartości z dnia uruchomienia.
Testy funkcjonalne na pracującym urządzeniu, w pełnym cyklu regulacji.
Sporządzenie dokumentacji serwisowej z wynikami pomiarów, zdjęciami i zaleceniami.

Filtry i pomiar wydajności przepływu powietrza: pary nie da się rozdzielić

Centrale GOLD utrzymują zadany strumień powietrza niezależnie od oporu instalacji. To wygodne rozwiązanie ma jednak drugą stronę. Zabrudzony wkład nie objawia się spadkiem ilości powietrza, tylko wzrostem obrotów i poboru mocy. Operator niczego nie zauważa, dopóki układ ma zapas regulacji. Kiedy zapasu zabraknie, strumień spada nagle, a razem z nim jakość powietrza na produkcji.

Dlatego pomiar wydajności przepływu powietrza wykonujemy przy każdej wymianie wkładów, nie raz na kilka lat. Odczyt z panelu porównujemy z pomiarem, gdyż wartość na wyświetlaczu wynika z przeliczenia ciśnienia mierzonego przy wentylatorze. Zatkane króćce impulsowe albo nieszczelna sekcja przesuwają ten odczyt na tyle, że centrala pracuje poza projektem, mimo poprawnie wyglądającego ekranu. Przy okazji weryfikujemy dobór klasy filtra, ponieważ zamiennik o innej charakterystyce zmienia opór całego układu. Porządek w nazewnictwie klas porządkują wytyczne branżowe dotyczące filtrów w centralach wentylacyjnych. Jeżeli po ostatniej wymianie wkładów nikt nie zmierzył strumienia, zacznij właśnie od pomiaru, bo jedna wizyta zwykle tłumaczy większość skarg na temperaturę w hali.

Wymiennik ciepła, wentylatory i czyszczenie sekcji centrali GOLD

Wymiennik decyduje o tym, ile ciepła centrala odzyska, zanim nagrzewnica dołoży resztę. W wersji rotacyjnej najczęściej diagnozujemy napęd i czujnik obrotów, ponieważ zatrzymany albo zwolniony rotor przenosi cały bilans na nagrzewnicę, czyli wprost na koszt energii. Wentylatory oceniamy przez pobór prądu, drgania i osłuchanie łożysk, natomiast sekcje po stronie wywiewu zawsze pod kątem osadu tłuszczowego lub pyłu procesowego. Czyszczenie prowadzimy metodą dobraną do rodzaju zabrudzenia, gdyż to właśnie ten etap najczęściej kończy się trwałym uszkodzeniem powierzchni wymiany ciepła. Szerzej opisaliśmy to przy okazji tematu naprawa centrali wentylacyjnej.

Błędy eksploatacyjne, które widzimy najczęściej

Mycie pakietu wymiennika myjką wysokociśnieniową, co odkształca lamele i trwale obniża odzysk.
Wymiana wkładu na „podobny”, bez zachowania klasy i wymiaru, z dociskiem uszczelnionym taśmą.
Odkładanie czyszczenia tacy ociekowej do sezonu chłodniczego, kiedy woda już stoi w sekcji.
Ignorowanie hałasu łożysk aż do zatrzymania wentylatora w środku zmiany produkcyjnej.
Uzupełnianie układu glikolowego samą wodą, przez co stężenie i zabezpieczenie przed zamarzaniem spada poniżej projektu.

Nagrzewnica, chłodnica i strona glikolowa: część przeglądu pomijana najczęściej

Centrala nie kończy się na obudowie. Nagrzewnica i chłodnica należą do hydrauliki obiektu, dlatego przy przeglądzie sprawdzamy je razem ze stroną wodną: odpowietrzenie, przepływ przez wymiennik, pracę zaworu regulacyjnego oraz temperaturę zasilania z instalacji. Przy chłodnicy zasilanej z układu wody lodowej wynik zależy od tego, co dzieje się poza maszynownią wentylacji, czyli od równoważenia i od źródła chłodu. Osobno oceniamy medium: rodzaj i stężenie glikolu, temperaturę zamarzania oraz stan inhibitorów, ponieważ dolewki wodą i mieszanie płynów różnych producentów kończą się korozją lameli. Odpływ skroplin traktujemy równie poważnie, gdyż suchy albo źle dobrany syfon zalewa sekcję i niszczy izolację. Chętnie sprawdzimy centralę razem ze źródłem chłodu, ponieważ w tym układzie objaw i przyczyna rzadko leżą w tym samym miejscu, o czym piszemy przy temacie chłodzenie wody technologicznej.

Diagnostyka automatyki centrali wentylacyjnej i pomiary elektryczne

Wbudowany układ sterowania to największa zaleta central GOLD i zarazem miejsce, w którym najłatwiej stracić parametry. Podczas przeglądu odczytujemy historię alarmów, sprawdzamy nastawy, harmonogramy i tryby pracy, a następnie porównujemy wskazania czujników temperatury i ciśnienia z pomiarem przyrządem. Rozjechany czujnik nie zgłosi awarii, natomiast poprowadzi regulację w złą stronę przez całą zimę. Pomiary elektryczne obejmują pobór prądu, stan połączeń i zabezpieczeń, co przy maszynie z kilkunastoletnim stażem wychwytuje osłabione zaciski, zanim zrobi to pożar w szafie. Prace zamykamy testami funkcjonalnymi i regulacją pod realne obciążenie, a wyniki trafiają do przeglądów okresowych central wentylacyjnych jako punkt odniesienia dla kolejnej wizyty.

Najczęstsze pytania o serwis central PM LUFT GOLD

Jak często wykonywać przegląd centrali wentylacyjnej PM LUFT GOLD32B11?

W biurach i obiektach o czystym powietrzu zwyczajowo przyjmuje się dwa przeglądy w roku, przed sezonem grzewczym i przed chłodniczym. W zakładach produkcyjnych częstotliwość wyznacza zabrudzenie, nie kalendarz. Tam, gdzie w powietrzu wywiewanym jest pył, mgła olejowa lub aerozol tłuszczowy, filtry sprawdza się częściej, nawet co kwartał. Punktem odniesienia powinien być zapisany przyrost oporu na filtrze oraz wynik pomiaru strumienia, bo to one pokazują realne tempo zużycia.

Czy do centrali PM Luft GOLD nadal można kupić części i filtry?

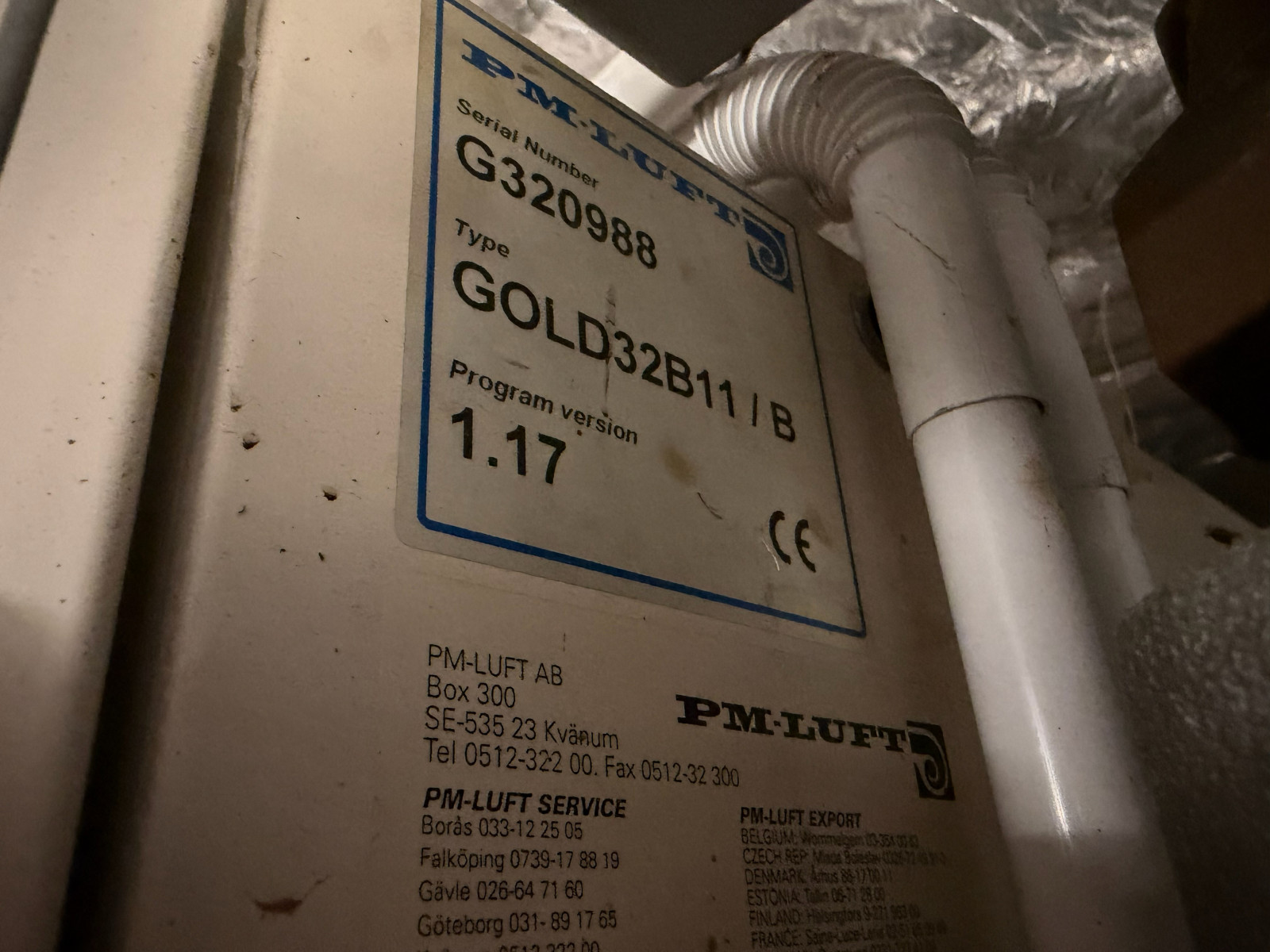

Tak, marka PM-Luft po połączeniu w 2005 roku funkcjonuje jako Swegon, a centrale GOLD pozostają w produkcji. Dla starszych generacji dostępność bywa różna dla elementów automatyki, natomiast wkłady filtracyjne, paski, łożyska, siłowniki i czujniki dobiera się bez problemu. Przy zamówieniu serwisu prosimy o pełne oznaczenie z tabliczki znamionowej wraz z numerem seryjnym, ponieważ to ono, a nie sama nazwa serii, przesądza o wymiarach wkładów i wersji sterowania.

Czy wymiana filtrów w centrali GOLD wymaga ponownej regulacji przepływu?

Regulacji zwykle nie, ale weryfikacji zawsze. Sterownik utrzymuje zadany strumień samodzielnie, jednak po wymianie warto potwierdzić, że wraca on do wartości projektowej przy rozsądnych obrotach. Jeżeli po założeniu czystych wkładów wentylator nadal pracuje wysoko, przyczyna leży dalej: w kanałach, przepustnicach, czerpni lub w zabrudzonym wymienniku. Sama wymiana wkładu bez sprawdzenia tego objawu zostawia problem w instalacji na kolejne miesiące.

Po czym poznać, że centrala wymaga serwisu przed terminem?

Objawy, które operator zauważy sam: rosnący hałas w kanałach, przeciągi lub duszność w tych samych strefach hali, szron na czerpni, woda pod sekcją chłodnicy, powtarzające się alarmy filtra, wahania temperatury nawiewu przy stałej nastawie oraz wzrost poboru mocy przy niezmienionym harmonogramie. Każdy z nich oznacza, że automatyka już kompensuje usterkę. Im dłużej to trwa, tym większa część kosztu przenosi się z serwisu na rachunek za energię.

Serwis centrali GOLD32B11 z perspektywy stabilności procesu

Centrala wentylacyjna jest częścią instalacji, nie osobnym pudełkiem na dachu. Filtry, strumień powietrza, wymiennik, strona glikolowa i automatyka tworzą jeden łańcuch, w którym najsłabsze ogniwo wyznacza koszt i stabilność warunków w hali. Właśnie dlatego prowadzimy przegląd, hydraulikę i źródło chłodu jako jeden temat, z jednym partnerem technicznym i jedną dokumentacją. Umów przegląd GOLD32B11 lub konsultację pod swój proces: tel. +48 501 179 381, e-mail: info@coolingflow.pl. Zakres i termin ustalimy po krótkiej rozmowie o tym, jak pracuje Twój obiekt, a szerszy zakres znajdziesz w dziale serwis central wentylacyjnych.
