Serwis chiller Trane RTAD 085 w zakładzie pracującym w ruchu ciągłym
Serwis chiller Trane RTAD 085 to planowy przegląd powietrznego agregatu wody lodowej ze sprężarkami śrubowymi i czynnikiem R134a. Obejmuje kontrolę szczelności układu chłodniczego, pomiar ciśnień i temperatur pracy, ocenę przegrzania i dochłodzenia, sprawdzenie oleju, zaworów EXV oraz diagnostykę sterownika Adaptive Control. W zakładzie produkcyjnym taki agregat rzadko pracuje sam. Zasila zwykle rozbudowaną instalację glikolową, od której zależy stabilność procesu na kilku liniach naraz. Dlatego przegląd samej maszyny odpowiada tylko na połowę pytań. Druga połowa leży w rurociągach, pompach, buforze i jakości medium.
Co obejmuje serwis chiller Trane RTAD 085 po stronie układu chłodniczego
Zakres przeglądu chillera Trane jest powtarzalny, ponieważ RTAD to konstrukcja śrubowa z elektronicznym zaworem rozprężnym i rozbudowaną automatyką. Kolejność czynności ma jednak znaczenie. Odczyty wykonane przed czyszczeniem skraplacza mówią bowiem coś zupełnie innego niż te same odczyty po nim.
Nasz standardowy serwis agregatów wody lodowej obejmuje w tym przypadku:
- Kontrola szczelności układu chłodniczego, ze szczególną uwagą na połączenia rozłączne, króćce serwisowe i przyłącza presostatów.
- Sprawdzenie ciśnień pracy po stronie ssania i tłoczenia oraz odczyt odpowiadających im temperatur nasycenia.
- Wyznaczenie przegrzania i dochłodzenia, czyli podstawowy test poprawnego napełnienia układu czynnikiem R134a.
- Kontrola poziomu i jakości oleju w sprężarkach śrubowych, wraz z oceną barwy i obecności zanieczyszczeń.
- Weryfikacja filtrów osuszaczy, przede wszystkim różnicy temperatur na obudowie, która zdradza narastający opór przepływu.
- Ocena pracy zaworów rozprężnych EXV, ich zakresu regulacji i reakcji na zmianę obciążenia.
- Czyszczenie skraplacza powietrznego, kontrola lameli oraz sprawdzenie wentylatorów skraplacza i ich zabezpieczeń.
- Sprawdzenie parownika, głównie różnicy temperatur wody lodowej przy znanym przepływie.
- Kontrola izolacji przewodów, dokręcenie połączeń elektrycznych i próba pracy pod obciążeniem.
Każdy z tych punktów kończy się liczbą, nie wrażeniem. Dopiero komplet danych pozwala orzec, czy agregat trzyma projektowy punkt pracy, czy raczej utrzymuje zadaną temperaturę kosztem sprężarek. Całość zamykamy protokołem serwisowym, który trafia do dokumentacji technicznej obiektu.
Kontrola szczelności układu chłodniczego i bilans czynnika R134a
Ubytek czynnika rozwija się powoli i długo pozostaje niewidoczny dla obsługi. Sterownik zwiększa obciążenie, sprężarki pracują dłużej, a temperatura na wyjściu wciąż się zgadza. Dopiero w upalny dzień pojawia się alarm niskiego ciśnienia, zwykle w środku zmiany produkcyjnej. Z tego powodu traktujemy kontrolę szczelności układu chłodniczego jako badanie, a nie formalność. Wynik odnosimy do historii napełnienia urządzenia, ponieważ sam fakt dolewki niczego nie tłumaczy. Obowiązki użytkownika w tym zakresie porządkuje ponadto rozporządzenie 2024/573 dotyczące kontroli szczelności układów chłodniczych.
Jeżeli ubytek czynnika powtarza się co sezon, kolejna dolewka niczego nie zmieni. W takich sytuacjach proponujemy przegląd całego obiegu, od agregatu po najdalszy odbiornik, gdyż przyczyna często leży poza samym chillerem.
Sprężarki śrubowe, olej i sterownik Trane Adaptive Control
Sprężarka śrubowa wybacza więcej niż tłokowa, jednak mści się później i drożej. Olej pełni w niej trzy funkcje naraz: smaruje, uszczelnia szczelinę między rotorami i odbiera ciepło. Dlatego jego poziom oraz stan mówią o kondycji maszyny więcej niż sam pobór prądu. Podczas przeglądu mierzymy napięcie i prąd każdej sprężarki, porównujemy symetrię faz i dokręcamy połączenia elektryczne. Luźna śruba w torze prądowym potrafi bowiem udawać uszkodzenie silnika.

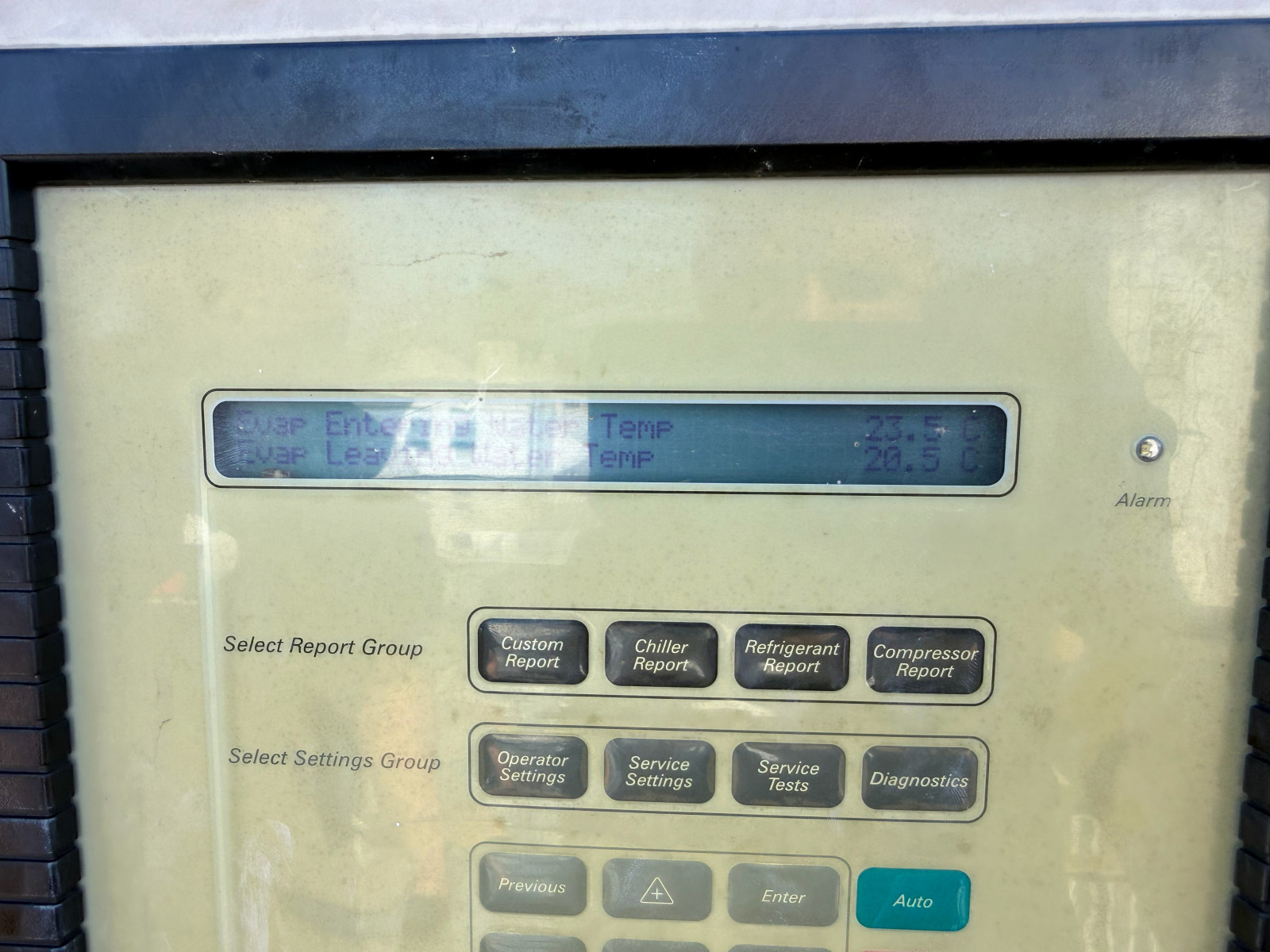

Osobnym etapem jest diagnostyka sterownika Trane Adaptive Control. Odczytujemy historię alarmów, analizujemy ich kolejność i sprawdzamy nastawy zabezpieczeń. Czujniki temperatury, przetworniki ciśnienia oraz presostaty weryfikujemy przyrządem odniesienia, ponieważ dryf czujnika latami zaburza regulację bez jednego alarmu. Na koniec wykonujemy test zabezpieczeń i próbę pracy pod obciążeniem.
Hydraulika i glikol w instalacji wody lodowej, czyli druga połowa tematu
Tu zaczyna się obszar, który przeglądy ograniczone do maszynowni zwykle pomijają. Agregat oddaje ciepło wyłącznie wtedy, gdy przez parownik płynie właściwa ilość medium. Zapowietrzona instalacja, zabrudzony filtr siatkowy albo zmęczona pompa obiegowa dają dokładnie ten sam obraz co uszkodzony chiller. Dlatego przy każdym wejściu sprawdzamy przepływ wody lodowej, odpowietrzamy instalację hydrauliczną i oceniamy pracę pomp obiegowych.
Drugim tematem jest glikol. Roztwór starzeje się, traci pakiet inhibitorów korozji i zmienia stężenie po każdym uzupełnieniu wodą. W efekcie rośnie lepkość, spada przejmowanie ciepła w parowniku, a sprężarki pracują dłużej przy tej samej produkcji. W przetwórstwie spożywczym dochodzi wymóg stosowania glikolu propylenowego, co dodatkowo zawęża pole manewru przy doborze glikolu do instalacji wody lodowej. Sprawdzenie stężenia i odczynu zajmuje kilkanaście minut, natomiast skutki zaniedbania ciągną się latami.
Jeśli instalacja była rozbudowywana etapami, samo równoważenie obiegów skraca czas pracy sprężarek skuteczniej niż wymiana podzespołów w agregacie. Dlatego serwis chillera Trane RTAD 085 łączymy zwykle z oceną hydrauliki, w jednym wejściu serwisowym.
Pięć błędów eksploatacyjnych, które najczęściej kończą się awarią RTAD
Serwis chiller Trane RTAD 085 wykonujemy w bardzo różnych zakładach. Z perspektywy wykonawcy odpowiedzialnego za całą instalację powtarza się jednak kilka tych samych scenariuszy. Nie wynikają one z konstrukcji urządzenia, lecz ze sposobu jego użytkowania.
- Dolewanie czynnika zamiast usunięcia nieszczelności, przez co układ pracuje sezon po sezonie z rosnącym udziałem wilgoci i gazów niekondensujących.
- Mycie skraplacza pod złym kątem, kończące się zagniecionymi lamelami i trwale podniesionym ciśnieniem skraplania.
- Uzupełnianie instalacji samą wodą, co rozcieńcza glikol i przesuwa temperaturę krzepnięcia w stronę groźną dla parownika.
- Kasowanie powtarzalnych alarmów przez obsługę, mimo że sterownik zapisuje pełną historię zdarzeń wraz z parametrami.
- Rozbudowa odbiorników bez ponownego doboru pomp i równoważenia obiegów, przez co najdalsza linia nie osiąga zadanych parametrów.
Trzy pierwsze punkty eliminuje regularny przegląd. Dwa ostatnie prowadzą natomiast wprost do modernizacji instalacji wody lodowej i wymagają spojrzenia na układ jako całość, czyli tego, czym zajmujemy się na co dzień w ramach kompleksowej obsługi inwestycji chłodniczych.
Najczęstsze pytania o serwis chillera Trane RTAD 085
Jak często wykonywać serwis chillera Trane RTAD 085?
W układach pracujących sezonowo wystarczają zwykle dwa wejścia w roku: przed szczytem letnim i po jego zakończeniu. Instalacje w ruchu ciągłym, typowe dla chłodzenia w przemyśle spożywczym, obsługujemy częściej, ponieważ liczba godzin pracy sprężarek rośnie tam wielokrotnie. Niezależnie od przyjętego cyklu, częstotliwość obowiązkowej kontroli szczelności wynika z ilości czynnika w układzie oraz z przepisów F-gazowych, a nie z decyzji użytkownika.
Czy przegląd chillera Trane wymaga zatrzymania produkcji?
Większość czynności wykonujemy na pracującym urządzeniu, gdyż część odczytów ma sens wyłącznie pod obciążeniem. Postoju wymagają natomiast wymiana filtrów osuszaczy, prace przy instalacji hydraulicznej oraz czyszczenie strony wodnej parownika. W praktyce planujemy je w oknie technologicznym uzgodnionym z zakładem. Przy pracy ciągłej rozkładamy zakres na dwa wejścia serwisowe, żeby nie zatrzymywać linii.
Co daje kontrola oleju w sprężarkach śrubowych?
Stan oleju jest najwcześniejszym sygnałem problemów mechanicznych oraz wilgoci w układzie. Ciemna barwa wskazuje na przegrzewanie, a obecność zanieczyszczeń na zużycie elementów wewnętrznych. Ocena poziomu pozwala z kolei wychwycić ubytek prowadzący do zatarcia rotorów. Koszt takiej kontroli jest nieporównywalnie niższy niż regeneracja sprężarki śrubowej, dlatego traktujemy ją jako stały element każdego przeglądu.
Czy glikol w instalacji wody lodowej trzeba wymieniać?
Nie zawsze, ponieważ często wystarcza korekta stężenia i uzupełnienie inhibitorów. Decyzję podejmujemy po sprawdzeniu stężenia, odczynu oraz czystości roztworu. Wymianę zalecamy wtedy, gdy pakiet inhibitorów jest zużyty albo gdy w instalacji pojawiają się produkty korozji. Przy okazji dobieramy rodzaj glikolu do procesu, co w zakładach spożywczych oznacza glikol propylenowy o odpowiedniej klasie czystości.
Serwis chiller Trane RTAD 085 jako element opieki technicznej nad procesem
Agregat RTAD jest wytrzymały i przewidywalny, dlatego jego awarie rzadko biorą się znikąd. Zwykle poprzedza je kilka miesięcy pracy poza projektowym punktem: ubytek czynnika, zabrudzony skraplacz, rozcieńczony glikol albo niezrównoważona hydraulika. Regularny serwis chiller Trane RTAD 085, prowadzony razem z oceną instalacji, zamyka ten scenariusz przed postojem linii. Jeżeli szukają Państwo jednego partnera technicznego do agregatu i całego obiegu wody lodowej, proszę o kontakt pod numerem +48 530 805 705 lub na adres info@coolingflow.com. Umówimy konsultację pod konkretny proces i zakres przeglądu.
