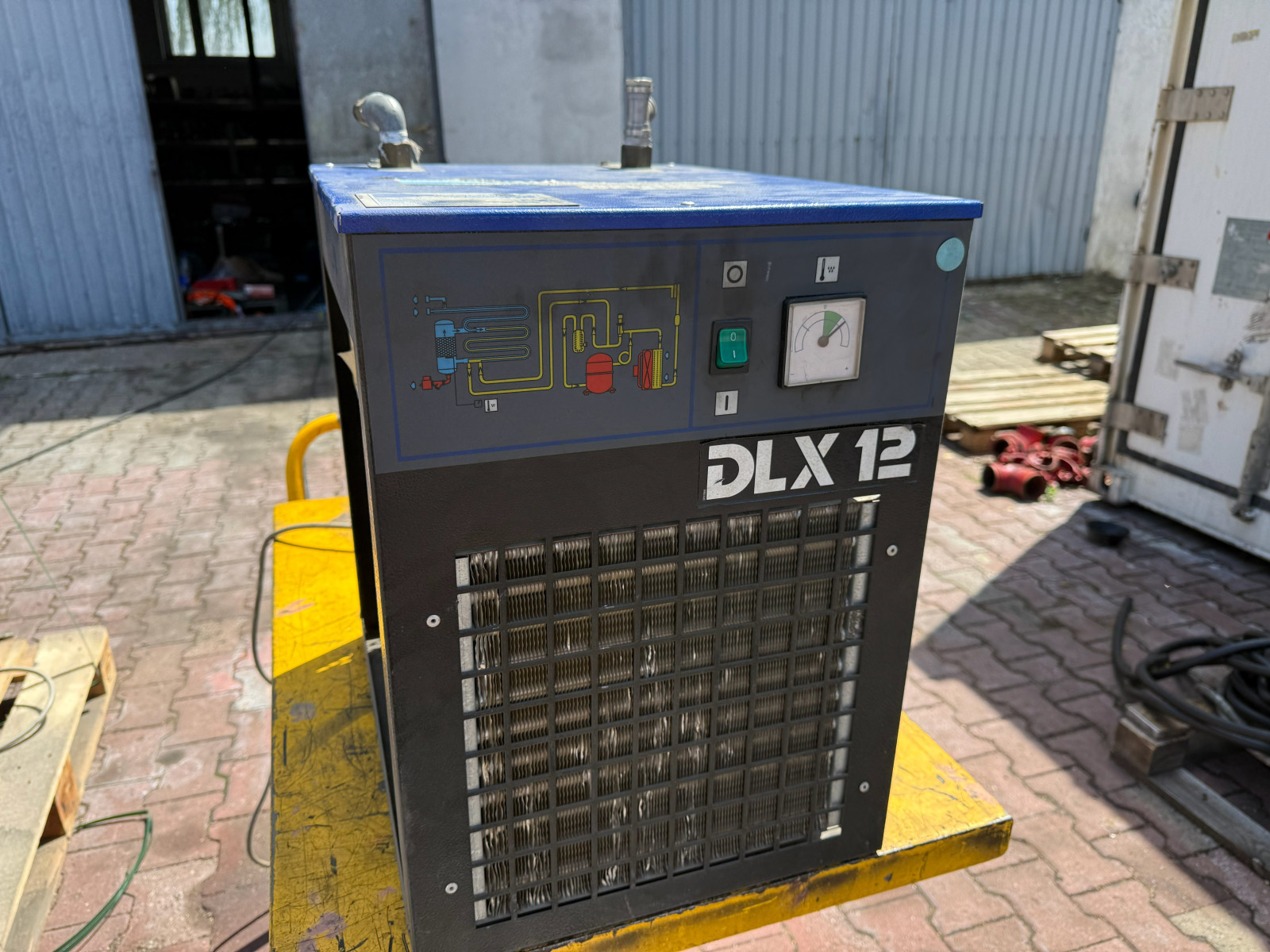

Serwis osuszacza ziębniczego DLX 12 krok po kroku
Serwis osuszacza ziębniczego DLX 12 to zaplanowany przegląd dwóch obiegów naraz: układu chłodniczego oraz toru sprężonego powietrza. Obejmuje kontrolę szczelności, pomiar ciśnienia czynnika chłodniczego, weryfikację punktu rosy i czyszczenie skraplacza. Kończy się protokołem z realnymi parametrami pracy, a nie samą adnotacją o wykonaniu przeglądu. Dlatego traktujemy go jako element opieki technicznej nad mediami procesowymi, a nie jako formalność. W zakładzie produkcyjnym wilgoć w sieci pneumatycznej potrafi zatrzymać linię szybciej niż usterka samej sprężarki, ponieważ kondensat niszczy zawory, siłowniki i maszyny pakujące. Sprężone powietrze jest medium technologicznym, więc jego jakość przekłada się wprost na stabilność procesu.
Co obejmuje serwis osuszacza ziębniczego DLX 12?
Przegląd prowadzimy według stałej sekwencji, ponieważ kolejność czynności decyduje o wiarygodności wyniku. Najpierw ustalamy warunki pracy, następnie zaglądamy do wnętrza urządzenia.
- Kontrola szczelności układu chłodniczego i sprawdzenie ciśnienia czynnika chłodniczego.
- Pomiar ciśnieniowego punktu rosy przy realnym obciążeniu instalacji.
- Kontrola temperatury wlotowej i wylotowej sprężonego powietrza.
- Czyszczenie skraplacza oraz kontrola pracy wentylatora skraplacza.
- Sprawdzenie pracy sprężarki chłodniczej i drożności wymiennika ciepła powietrze-powietrze.
- Kontrola automatycznego spustu kondensatu i czyszczenie separatora kondensatu.
- Sprawdzenie filtrów powietrza przed osuszaczem oraz za nim.
- Pomiar napięcia i prądu zasilania, dokręcenie połączeń elektrycznych, kontrola zabezpieczeń.
- Kontrola czujników temperatury i diagnostyka sterownika.
- Kontrola szczelności instalacji sprężonego powietrza w obrębie przyłączy.
- Test pracy urządzenia, weryfikacja parametrów i sporządzenie protokołu serwisowego.
Ta lista stanowi minimum przy pracy ciągłej. W razie potrzeby uzupełniamy ją o audyt techniczny instalacji sprężonego powietrza, gdy objawy wskazują na przyczynę poza samym osuszaczem.
Ciśnieniowy punkt rosy: parametr, który zdradza stan urządzenia
Ciśnieniowy punkt rosy mówi o skuteczności osuszania więcej niż wskazanie diody na panelu. Osuszacze ziębnicze pracują zwykle w klasie 4 według ISO 8573-1, czyli utrzymują punkt rosy na poziomie do +3 stopni Celsjusza. Ten wynik obowiązuje jednak przy warunkach znamionowych, zatem każde odstępstwo przesuwa go w górę.
Dlatego podczas przeglądu sprawdzamy trzy wielkości równolegle: temperaturę powietrza na wlocie, temperaturę otoczenia w sprężarkowni oraz rzeczywisty przepływ. Jeżeli sprężarka podaje powietrze cieplejsze, niż zakłada dokumentacja, osuszacz traci zapas wydajności. W efekcie kondensat wykrapla się dalej w rurociągu zamiast w separatorze.
Układ chłodniczy: szczelność, ciśnienia i praca sprężarki
Obieg czynnika pracuje w wąskim oknie parametrów, ponieważ zbyt niska temperatura parowania oznacza zamarzanie kondensatu na wymienniku. Za jej stabilność odpowiada zawór obejścia gorącego gazu. Kiedy zawór traci nastawę, urządzenie albo przechładza powietrze i zalodza wymiennik, albo w ogóle nie schodzi do wymaganego punktu rosy.
Kontrola szczelności układu chłodniczego jest więc podstawą przeglądu, gdyż ubytek czynnika obniża wydajność stopniowo i po cichu. Prace przy obiegu wykonuje personel certyfikowany, natomiast zakres obowiązków dokumentacyjnych zależy od wielkości napełnienia w ekwiwalencie CO2, co porządkują przepisy F-gaz dotyczące kontroli szczelności układów chłodniczych. Przy okazji mierzymy pobór prądu sprężarki chłodniczej, bo rosnący prąd i częste zadziałania zabezpieczenia termicznego zwykle wyprzedzają uszkodzenie.
Skraplacz, separator i spust kondensatu
W praktyce najwięcej problemów zaczyna się poza obiegiem chłodniczym. Zapylony skraplacz podnosi ciśnienie skraplania, przez co sprężarka pracuje ciężej, a punkt rosy rośnie. Czyszczenie skraplacza i kontrola wentylatora dają więc największy efekt przy najmniejszym nakładzie.
Druga typowa przyczyna to automatyczny spust kondensatu. Zablokowany w pozycji otwartej upuszcza sprężone powietrze bez przerwy, natomiast zablokowany zamknięty wypycha wodę do sieci. Dodatkowo separator wymaga czyszczenia, ponieważ osad zmniejsza skuteczność separacji. Jeżeli woda pojawia się w filtrach na stanowiskach, zacznij od konsultacji pod proces: ustalamy warunki wlotowe i rzeczywisty przepływ, zanim zaproponujemy zakres prac.
Elektryka, sterownik i test pracy przed protokołem serwisowym
Część elektryczna wypada w przeglądzie na końcu, choć decyduje o powtarzalności pracy. Mierzymy napięcie i prąd zasilania, dokręcamy połączenia w skrzynce oraz sprawdzamy zabezpieczenia. Poluzowany zacisk grzeje się miesiącami, zanim przepali tor zasilania.
Następnie weryfikujemy czujniki temperatury i odczyty sterownika, ponieważ rozbieżność między wskazaniem a pomiarem referencyjnym unieważnia całą diagnostykę. Na koniec wykonujemy test pracy pod obciążeniem i spisujemy parametry. Protokół serwisowy zawiera wartości zmierzone, nastawy oraz zalecenia, dzięki czemu przy kolejnym przeglądzie widać trend, a nie pojedynczy punkt w czasie.
Błędy eksploatacyjne, które skracają życie osuszacza ziębniczego
Poniższe zestawienie układa przyczyny według częstotliwości, z jaką spotykamy je w polskich sprężarkowniach.
- Zabrudzony skraplacz i wentylator pracujące w zapylonym pomieszczeniu bez wentylacji.
- Niesprawny lub celowo wyłączony automatyczny spust kondensatu.
- Temperatura otoczenia oraz temperatura powietrza na wlocie powyżej warunków znamionowych.
- Przepływ większy od nominalnego po rozbudowie instalacji bez ponownego doboru.
- Ubytek czynnika chłodniczego ignorowany do chwili pojawienia się wody w sieci.
- Filtry wstępne wymieniane zbyt rzadko, przez co zanieczyszczenia trafiają na wymiennik.
Każdy z tych punktów wychwytujemy podczas jednego przeglądu, natomiast żaden nie zniknie samoistnie.
Sprężone powietrze jako medium technologiczne w zakładzie spożywczym
W przetwórstwie i mleczarniach sprężone powietrze steruje zaworami, siłownikami oraz maszynami pakującymi, a często kontaktuje się pośrednio z produktem. Wilgoć w tym medium przekłada się zatem na korozję, zabrudzenie instalacji i rozregulowaną pneumatykę. Stabilność procesu zaczyna się od jakości mediów, dlatego osuszacz traktujemy równie poważnie jak wodę lodową czy roztwór glikolu.
Prowadzimy kompleksową obsługę mediów technologicznych, od doboru i uruchomienia po stałą opiekę techniczną. Dzięki temu za wodę lodową, dobór glikolu do instalacji i sprężone powietrze odpowiada jeden partner techniczny. Jeżeli dziś każdym z tych układów zajmuje się kto inny, zacznij od wspólnego przeglądu i uporządkowania dokumentacji, ponieważ to najtańszy krok w całym procesie.
FAQ o serwisie osuszacza ziębniczego DLX 12
Jak często wykonywać serwis osuszacza ziębniczego DLX 12?
Przy pracy jednozmianowej w czystym pomieszczeniu wystarcza przegląd raz w roku. W zapylonej sprężarkowni lub przy pracy ciągłej odstęp skracamy do sześciu miesięcy, ponieważ skraplacz zarasta znacznie szybciej. Niezależnie od cyklu raz na kwartał sprawdź samodzielnie spust kondensatu i czystość lameli, gdyż te dwa elementy odpowiadają za większość spadków skuteczności osuszania.
Skąd wiadomo, że osuszacz przestał utrzymywać punkt rosy?
Pierwszym sygnałem jest woda w filtrach i szybkozłączach na stanowiskach pracy. Dalej pojawiają się zacinające się siłowniki, rdza na przyłączach oraz częstsze zadziałania zabezpieczeń w pneumatyce. Jeżeli urządzenie ma wskaźnik punktu rosy, jego wskazanie utrzymuje się wtedy poza zakresem zielonym. Potwierdzeniem pozostaje pomiar ciśnieniowego punktu rosy przy realnym obciążeniu.
Czy przegląd osuszacza ziębniczego wymaga uprawnień F-gazowych?

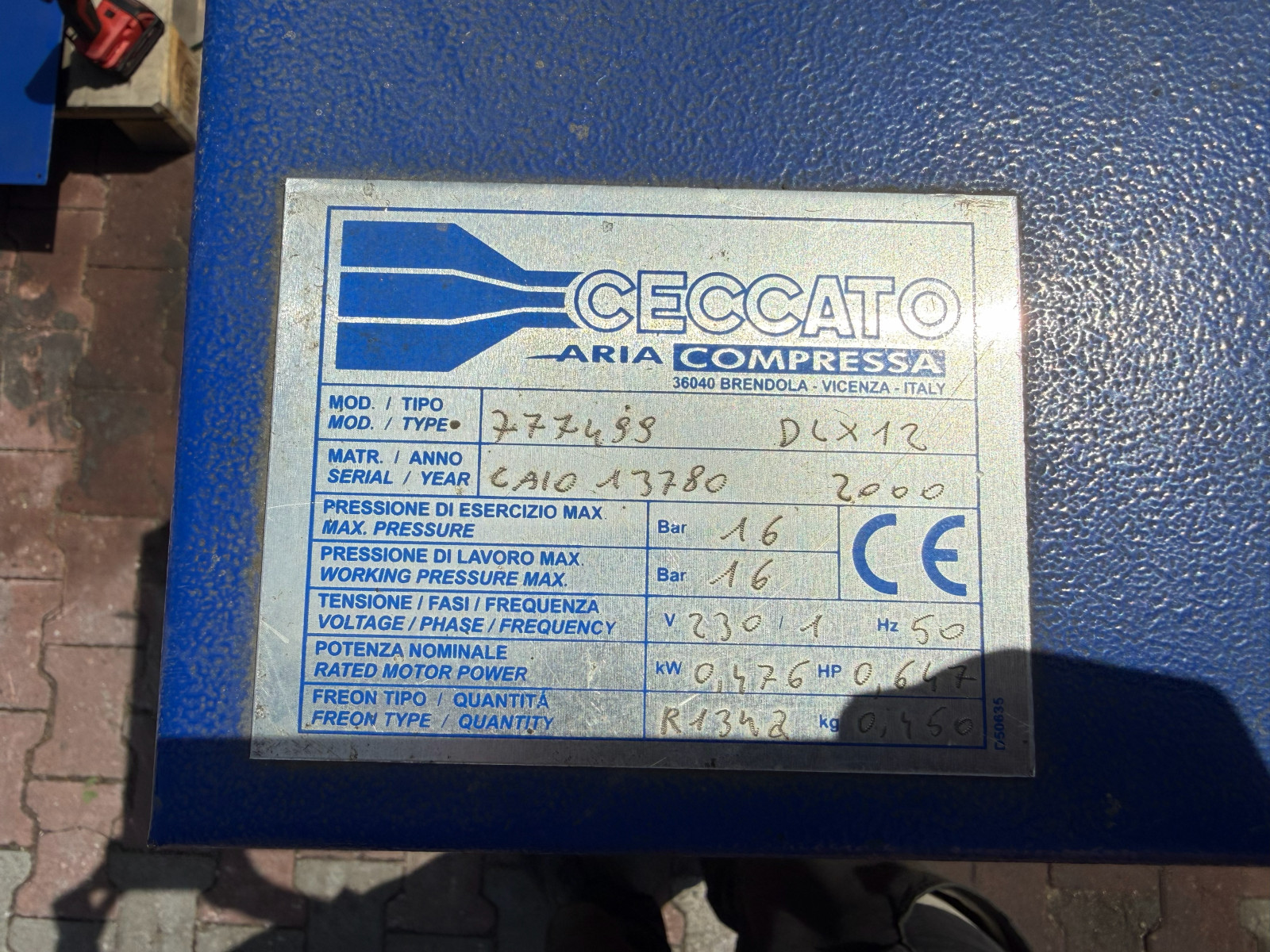

Czyszczenie skraplacza, obsługa spustu kondensatu i wymiana filtrów nie wymagają certyfikatu. Natomiast każda ingerencja w obieg czynnika chłodniczego, w tym kontrola szczelności, odzysk i napełnianie, należy do prac personelu certyfikowanego. Zakres obowiązków ewidencyjnych ustalamy na podstawie tabliczki znamionowej, ponieważ decyduje o nim wielkość napełnienia wyrażona w ekwiwalencie CO2.
Podsumowanie
Skuteczny serwis osuszacza ziębniczego DLX 12 opiera się na trzech filarach: sprawnym obiegu chłodniczym, drożnym torze kondensatu oraz zmierzonych parametrach powietrza. Sam przegląd bez pomiaru punktu rosy niczego nie potwierdza, natomiast pomiar bez czyszczenia niczego nie naprawia. Umów konsultację techniczną pod proces: telefon [TELEFON CoolingFlow] lub mail [MAIL CoolingFlow]. Ustalimy warunki pracy Twojej sprężarkowni i zaproponujemy plan opieki technicznej nad mediami procesowymi.
